Basse de viole à 7 cordes.

Message par diomedea »

- Type d'instrument : Viole de gambe basse
- Modèle : Selon Michel Collichon 1683
- Date de fin de projet : 28/10/2018
- Nombre de cordes : 7
- Type de chevalet : personnel en érable
- Type de jonction : collé à plat joint
- Finition : vernis gomme laque
- Électronique : non
- Particularités : cordes en boyau.
- Essences : cyprès
- Incrustations : non
- Filets : Érable et poirier teinté dans la masse




Bonjour à tous,
Pour ce nouveau sujet je vais commencer par regrouper ce que j'ai déjà posté à droite à gauche sur d'autres fils, ici et sur Metabricoleur.
Le modèle.
Cette fois je me suis inspiré de la viole Colichon de 1683 visible au musée de la musique.

Cet instrument en mauvais état, mais complet, est la plus ancienne viole à sept cordes connue. Elle est un peu plus grande que la H-Jaye mais à peine.

En plus de la septième corde, je vais rajouter certaines choses comme la rosace ou les filets sur le fond.
La rosace en bois dur et parchemin.

Le fond fileté.

Je n'avais pas réalisé ces détails sur la première pour ne pas me compliquer la vie! Avec celle ci c'est différent, vu que j'ai déjà la première pour poursuivre mon apprentissage de la musique.

Comme d'habitude il y a l'étape du dessin. Si pour la H-Jaye j'avais le magnifique plan de P-Jaquier, pour celle ci je n'ai que les photos du musée avec les dimensions principales. Je suis donc parti de tous ça pour créer mon propre plan que je tracerai à l’échelle 1:1 avec ma CNC.

Si ce plan représente un chevillier qui se termine par une volute, c'est simplement que je n'ai pas les connaissances pour réaliser une tête avec SolidWorks!
En effet, pour celle ci je vais tenter de réaliser ce genre de chose...

C'est pas gagné! mais j'aurais essayé!
Pour ça j'ai acheté cet outillage.

A noter que j'ai modifier le manche de la 5/40 pour pouvoir l'utiliser à deux mains.

Ça me facilitera la tache pour sculpter les tables.

Le bois.
L’originale est en acajou pour le coffre (table comprise) et fruitier pour le manche, personnellement je vais utiliser du cyprès de Lambert pour les éclisses et le fond, de l'épicéa pour la table et de l'érable pour le manche si je ne trouve pas de fruitier.
L'épicéa de la table, vient de cette poutre aux cernes très serrées.

Je l'ai débité "sur quartiers" en 10mm d'épaisseur.

Pour créer la table je vais utiliser une autre technique, elle sera cette fois en 5 parties... On y reviendra.

Le cyprès, bien de fils, est issu de ce plateau de quartier.

Pour tout ces débits, j’étais bien contant d'avoir ma nouvelle SAR! Même si se sont des bois tendres les refendre sur de fortes épaisseurs n'est faisable qu'en utilisant une lame adaptée.

A suivre...
Modifié en dernier par diomedea le ven. 23 nov. 2018 09:15, modifié 4 fois.
Avatar du membre
Spit
Membre actif
Messages : 44
Enregistré le : lun. 27 nov. 2017 17:30
Nombre de guitares fabriquées : 0

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par Spit »

Je sais d'avance que ca va déboîter par ici :D je suis avec attention.
Avatar du membre
gema1831
Mais tais-toi !!!
Messages : 5938
Enregistré le : ven. 30 déc. 2016 17:26
Nombre de guitares fabriquées : 11
Localisation : Belgique

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par gema1831 »

ça va encore être un beau projet.
Je m'installe
Avatar du membre
benoit suaudeau
Mais tais-toi !!!
Messages : 5018
Enregistré le : sam. 11 mars 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par benoit suaudeau »

idem
Avatar du membre
diomedea
Le sevrage sera dur !!
Messages : 1340
Enregistré le : jeu. 14 déc. 2017 19:47
Nombre de guitares fabriquées : 0

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par diomedea »

Bonjour à tous,
Voila pour la modélisation du moule



Je reprends le même principe que le précédent...
A suivre...
Avatar du membre
benoit suaudeau
Mais tais-toi !!!
Messages : 5018
Enregistré le : sam. 11 mars 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par benoit suaudeau »

Ton cyprès de Lambert est de provenance locale?
Avatar du membre
BASS13013
prefere poster qu'aller en vacances
Messages : 415
Enregistré le : sam. 7 mars 2015 18:26
Nombre de guitares fabriquées : 1
Localisation : Marseille
Contact :

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par BASS13013 »

Je suis déjà admiratif... Et vais suivre avec attention!
Avatar du membre
diomedea
Le sevrage sera dur !!
Messages : 1340
Enregistré le : jeu. 14 déc. 2017 19:47
Nombre de guitares fabriquées : 0

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par diomedea »

Merci!
benoit suaudeau a écrit :Ton cyprès de Lambert est de provenance locale?
Oui tout à fait, il a poussé près d'Audierne.


J'en ai eu du ondé, malheureusement c'était avant que je décide à me mettre à la lutherie!
Avatar du membre
Damas
Mais tais-toi !!!
Messages : 3117
Enregistré le : mar. 26 juin 2007 11:52
Nombre de guitares fabriquées : 5
Localisation : Tout au sud

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par Damas »

Super projet en perspective, je vais suivre avec attention ;)
tout le monde savait que c'était impossible à faire, il est arrivé un imbécile qui ne le savait pas et qu'il l'a fait.
Premier projet
Deuxième projet
Troisième projet
Quatrième projet
Avatar du membre
benoit suaudeau
Mais tais-toi !!!
Messages : 5018
Enregistré le : sam. 11 mars 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par benoit suaudeau »

Du cyprès Breton, le pied. Il y en a par chez moi aussi. J'aime beaucoup le son du cyprès méditerranéen sur les guitares, je suis curieux de connaitre le comportement sonore du Breton.
Avatar du membre
36seb
BRAB
Messages : 7716
Enregistré le : mar. 12 août 2014 00:15
Nombre de guitares fabriquées : 2
Facebook : https://www.facebook.com/36seb
Localisation : Issoudun

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par 36seb »

Je m'installe aussi. Et j'attache ma ceinture !
:)
Avatar du membre
Mickaël
Mais tais-toi !!!
Messages : 4861
Enregistré le : mar. 16 févr. 2016 22:25
Nombre de guitares fabriquées : 3

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par Mickaël »

Encore une viole? Que c'est bon! Je suis impatient de voir la suite :)
Avatar du membre
diomedea
Le sevrage sera dur !!
Messages : 1340
Enregistré le : jeu. 14 déc. 2017 19:47
Nombre de guitares fabriquées : 0

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par diomedea »

Bonjour à tous,
benoit suaudeau a écrit :Du cyprès Breton, le pied. Il y en a par chez moi aussi. J'aime beaucoup le son du cyprès méditerranéen sur les guitares, je suis curieux de connaitre le comportement sonore du Breton.
A priori ce n'est pas le même, si Franck passe par là il en dira plus...
Mickaël a écrit :Encore une viole? Que c'est bon! Je suis impatient de voir la suite :)
Et oui! encore une viole!
Pour l’instant ça ne ressemble pas encore à grand chose.







++
JPaul
Avatar du membre
caribou
Posterus simplex
Messages : 17276
Enregistré le : jeu. 26 août 2004 13:44
Nombre de guitares fabriquées : 0
Facebook : https://www.facebook.com/FranckCherubinLuthier/
Localisation : Finistere Sud
Contact :

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par caribou »

diomedea a écrit :Bonjour à tous,
benoit suaudeau a écrit :Du cyprès Breton, le pied. Il y en a par chez moi aussi. J'aime beaucoup le son du cyprès méditerranéen sur les guitares, je suis curieux de connaitre le comportement sonore du Breton.
A priori ce n'est pas le même, si Franck passe par là il en dira plus...
En effet ce n'est pas le même. Le méditerranée utilisé en lutherie pour les flamencas c'est le sempervirens, celui qui pousse en forme de chandelles.
Ici, Finistère sud, la plupart sont des cyprès de Lambert. Mais outre la variété, la différence tient surtout je pense au conditions climatique, ici il n'est pas évident d'en trouver un qui ait poussé droit sans trop de contraintes coté Ouest/Sud-Ouest (le vent dominant ici, souvent particulièrement fort). Et si le fût peut être à peu près droit, que ça ne parte pas en banane au débit à causes des tensions internes.
Avatar du membre
diomedea
Le sevrage sera dur !!
Messages : 1340
Enregistré le : jeu. 14 déc. 2017 19:47
Nombre de guitares fabriquées : 0

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par diomedea »

Voila, c'est ça!
Celui que je vais utiliser est vraiment beau, bien droit et sans défaut.

Les pré-débits pour le fond et les éclisses.

Ce cyprès n'a pas grand chose à voir avec les résineux comme l'épicéa, le sapin ou le pin, on à bien plus l'impression d'être en présence d'un fruitier.
Avatar du membre
benoit suaudeau
Mais tais-toi !!!
Messages : 5018
Enregistré le : sam. 11 mars 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par benoit suaudeau »

et sa sent merveilleusement bon.
Avatar du membre
diomedea
Le sevrage sera dur !!
Messages : 1340
Enregistré le : jeu. 14 déc. 2017 19:47
Nombre de guitares fabriquées : 0

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par diomedea »

En plus! :D
Pour ceux qui ne connaitraient pas, ça sent les crayons de couleurs. En effet, les crayons de qualités sont souvent en cyprès.
Avatar du membre
benoit suaudeau
Mais tais-toi !!!
Messages : 5018
Enregistré le : sam. 11 mars 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par benoit suaudeau »

Je joue souvent sur une "flamenco" maison en cyprès et quand je me penche sur la guitare je sens l'odeur du cyprès qui émane de la rosace, un vrai bonheur. C'est peut-être l'odeur de l'enfance.
Avatar du membre
diomedea
Le sevrage sera dur !!
Messages : 1340
Enregistré le : jeu. 14 déc. 2017 19:47
Nombre de guitares fabriquées : 0

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par diomedea »

C'est la même chose avec les tiroirs en cyprès quant ont les ouvres!
Est ce que tu aurais quelques photos de ta guitare?
Avatar du membre
benoit suaudeau
Mais tais-toi !!!
Messages : 5018
Enregistré le : sam. 11 mars 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Basse de viole derechef ! Mais à 7 cordes.

Message par benoit suaudeau »

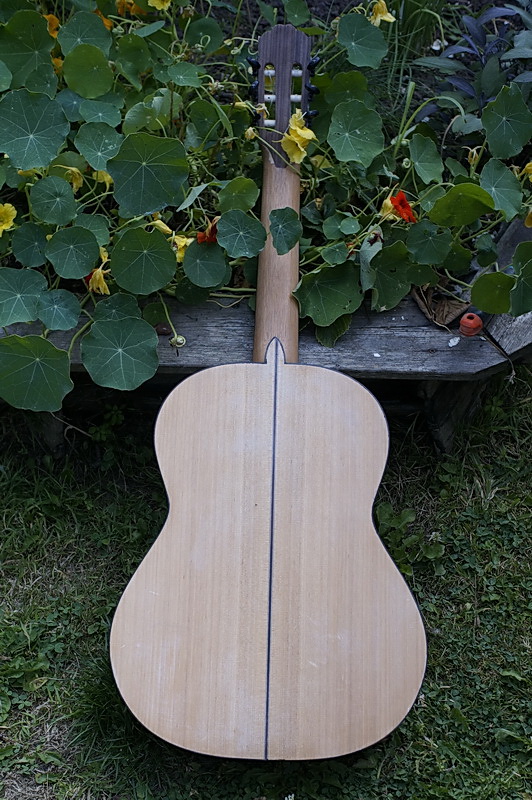

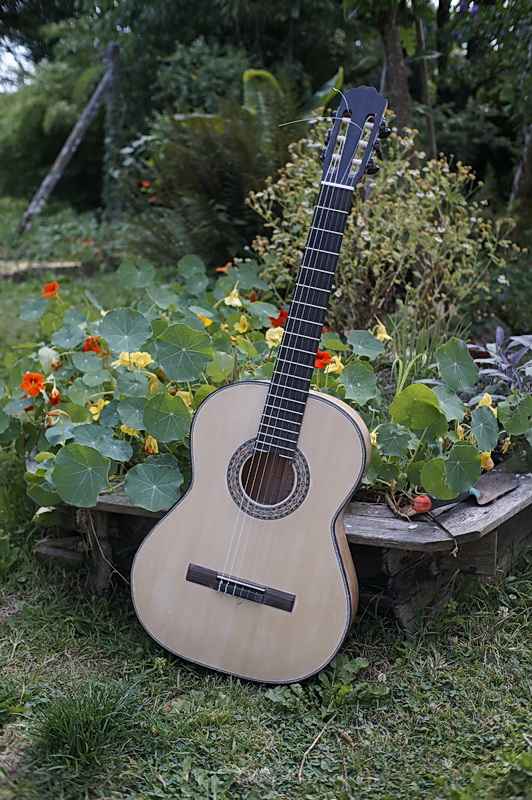

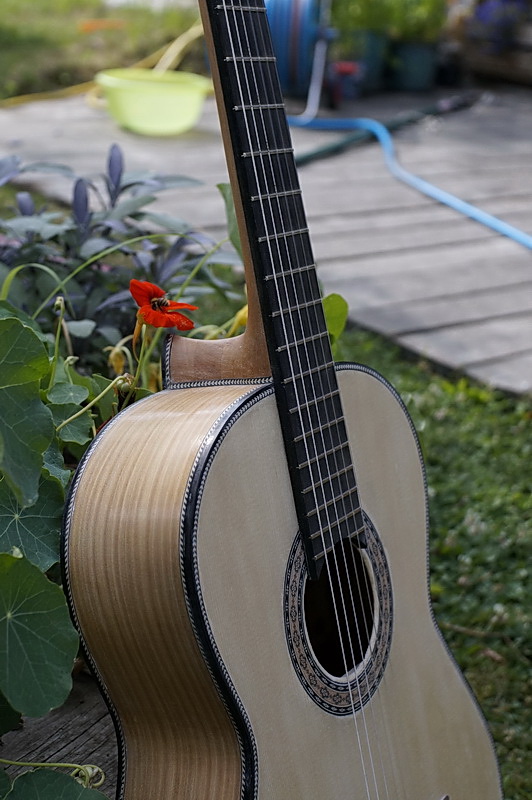

Faites à l’arrache pour toi il y a quelques minutes.
Épicéa, cyprès d’Espagne, cedro pour le manche, ébène pour la touche et la tête.
