Viole de gambe ténor.

Messagepar diomedea » Ven 16 Nov 2018 08:00

Bonjour à tous,

- Type d'instrument : Viole de gambe ténor
- Modèle : d'inspiration libre
- Date de fin de projet : 22/07/2019
- Nombre de cordes : 6
- Type de chevalet : personnel en platane
- Type de jonction : collé à plat joint
- Finition : vernis gomme laque au tampon
- Électronique : non
- Particularités : cordes en boyaux nues.
- Essences : noyer et épicéa
- Incrustations : oui Mastic polyester
- Filets : Érable et poirier teinté dans la masse








Comme dans beaucoup de familles d'instruments, les violes existent en plusieurs taille. On va donc trouver, de la plus petite à la plus grande: Le pardessus, le dessus, le ténor, la basse et le violone.
Il existe également le baryton, mais avec ses cordes sympathiques, il est un peu à part.

Mais tout n'est pas aussi simple! car entre une petite basse et un grand ténor, ou un grand dessus et un petit ténor la différence n'est pas flagrante!
Sur cette image en plus des deux basse que vous connaissez déjà, il y a deux ténors, c'est le plus grand que je vais fabriquer, il représente une taille "standard" pour ce type d'instrument.


Comme à chaque fois, tout commence par un dessin!

Pour celle ci je me suis inspirer de différents plans pour en imaginer les formes et la taille.





Les plans sont tracés à l'échelle 1 à la CNC





Pour cette série j'ai utilisé une mine plus fine, ce qui à eu pour effet de percer le papier, assez curieusement exactement aux même endroits sur les deux vues!

Le Bois.
Cette fois, noyer pour le coffre et épicéa pour la table.

Le noyer est issu d'un plateau qui à été refendu à la SAR.
Le fond.

L'épicéa de la table vient d'une poutre aux cernes très serrées que j'ai délignée sur quartiers.

Les planches obtenues. Elles font 10mm d'épaisseur, sur environ 100mm de largeur.




Pour le manche, je ne sais pas encore, je verrais bien...

A suivre...
Modifié en dernier par diomedea le Lun 22 Juil 2019 07:40, modifié 1 fois.

Alexlyvity
prefere poster qu'aller en vacances
Messages : 461
Enregistré le : Dim 31 Mai 2015 22:20
Nombre de guitares fabriquées : 1

Re: Viole de gambe ténor.

Messagepar Alexlyvity » Ven 16 Nov 2018 08:13

:linux: :linux: wouhou ! encore une viole, on va s'éclater !!! :linux:

t'es pas loin de l'hyperactivité Diomedea ! :green:

Avatar du membre
benoit suaudeau
Le sevrage sera dur !!
Messages : 1208
Enregistré le : Sam 11 Mar 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Viole de gambe ténor.

Messagepar benoit suaudeau » Ven 16 Nov 2018 09:42

Je m'installe.

Avatar du membre
Dagda
Admin
Messages : 12970
Enregistré le : Jeu 2 Aoû 2007 19:30
Nombre de guitares fabriquées : 4
Localisation : Fontenay sous Bois
Contact :

Re: Viole de gambe ténor.

Messagepar Dagda » Ven 16 Nov 2018 12:24

Il ne s'arrête jamais ...
(tu sais que je peux te sortir les plans hein ! )

D.
Il est vraiment druide ce mec ou ça fait quinze ans qu'il me prend pour un con ?

Avatar du membre
diomedea
Se lève la nuit pour poster
Messages : 702
Enregistré le : Jeu 14 Déc 2017 19:47
Nombre de guitares fabriquées : 0

Re: Viole de gambe ténor.

Messagepar diomedea » Ven 16 Nov 2018 16:30

Alexlyvity a écrit : :linux: :linux: wouhou ! encore une viole, on va s'éclater !!! :linux:

t'es pas loin de l'hyperactivité Diomedea ! :green:
Tu crois? Je fais ça en dilettante entre la fabrication de meubles, et la construction d'une maison! :lol:

Dagda a écrit :(tu sais que je peux te sortir les plans hein ! )
MP...

Avatar du membre
diomedea
Se lève la nuit pour poster
Messages : 702
Enregistré le : Jeu 14 Déc 2017 19:47
Nombre de guitares fabriquées : 0

Re: Viole de gambe ténor.

Messagepar diomedea » Lun 19 Nov 2018 08:19

Bonjour à tous,

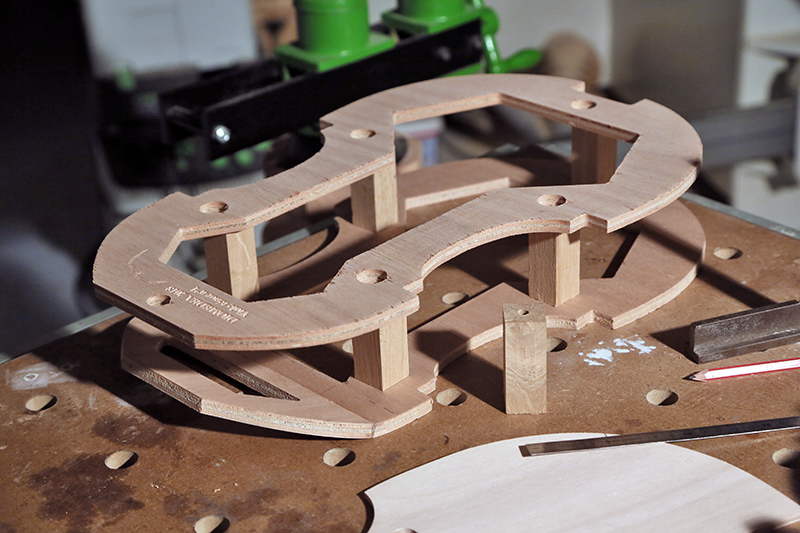

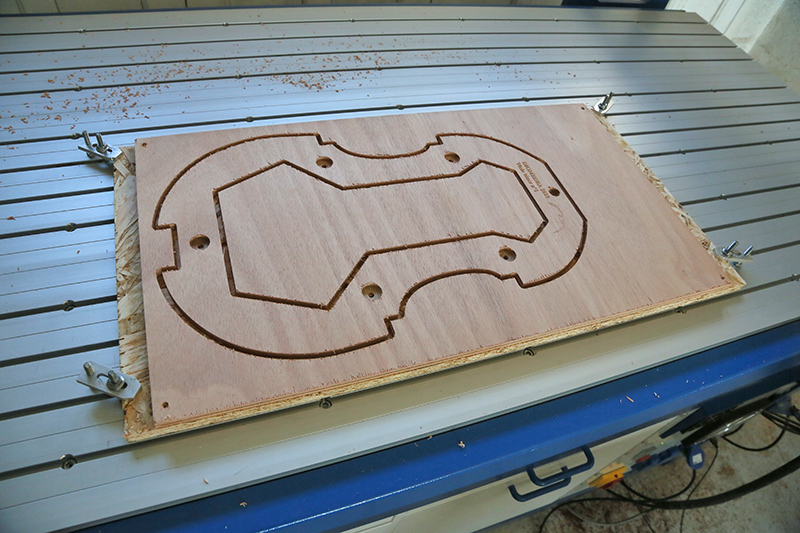

Comme les précédents, les éléments du moule sont modélisés avec SolidWorks, et découper avec la CNC.

Les gabarits de traçages sont en CP de 5mm, et 10mm pour le moule.

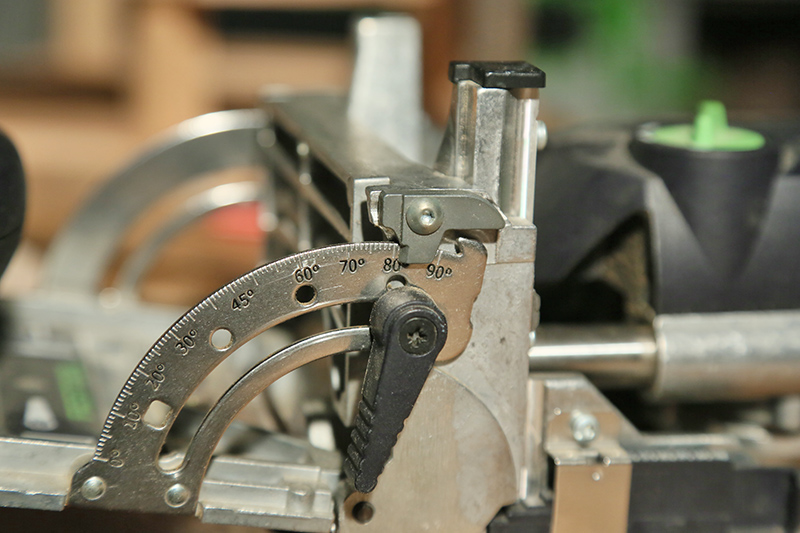

L'angle de la cassure du fond est de 18°, les pièces du moule sont assemblés par Dominos.



Voila, rien de compliqué!

A suivre...

Avatar du membre
Damas
Mais tais-toi !!!
Messages : 3077
Enregistré le : Mar 26 Juin 2007 11:52
Nombre de guitares fabriquées : 5
Localisation : Tout au sud

Re: Viole de gambe ténor.

Messagepar Damas » Lun 19 Nov 2018 13:03

Je sais pas vous mais moi je me lasse pas de ce genre de projet :green:
tout le monde savait que c'était impossible à faire, il est arrivé un imbécile qui ne le savait pas et qu'il l'a fait.
Premier projet
Deuxième projet
Troisième projet
Quatrième projet

David1234
Superposteur
Messages : 154
Enregistré le : Mer 31 Oct 2018 09:18
Nombre de guitares fabriquées : 0

Re: Viole de gambe ténor.

Messagepar David1234 » Lun 19 Nov 2018 13:19

Allez c'est parti... On va suivre ça de près.

Dans le cadre de mon Cello, je me suis procuré les secrets de The strad il y a des articles sur les violes. Je ne sais pas si ça t'intéresse. Hier j'en lisais un sur la réalisation du petit motif central découpé dans la table avec le voile blanc.

Avatar du membre
diomedea
Se lève la nuit pour poster
Messages : 702
Enregistré le : Jeu 14 Déc 2017 19:47
Nombre de guitares fabriquées : 0

Re: Viole de gambe ténor.

Messagepar diomedea » Lun 19 Nov 2018 14:12

Oui, ça m'intéresse! c'est quoi exactement "les secrets de The strad"?

Damas a écrit :Je sais pas vous mais moi je me lasse pas de ce genre de projet :green:
Pour l'instant, moi non plus! :lol:

Avatar du membre
Mickaël
Se lève la nuit pour poster
Messages : 852
Enregistré le : Mar 16 Fév 2016 22:25
Nombre de guitares fabriquées : 3

Re: Viole de gambe ténor.

Messagepar Mickaël » Lun 19 Nov 2018 21:53

Moi non plus je ne me lasse pas! Même si je ne dis pas grand chose, je suis avec attention!
Inspiration BC Rich Aulne/syomore 2007: pas présentée
Stratoïde Frêne/Acajou 2008: Resto en cours
Resto copie Ibanez: Finie
Sonata Aerea: Finie

David1234
Superposteur
Messages : 154
Enregistré le : Mer 31 Oct 2018 09:18
Nombre de guitares fabriquées : 0

Re: Viole de gambe ténor.

Messagepar David1234 » Lun 19 Nov 2018 23:00

diomedea a écrit :Oui, ça m'intéresse! c'est quoi exactement "les secrets de The strad"?

Je parle de https://www.thestradshop.com/store/thes ... e-secrets/
Je vais t'envoyer un exemple en message privé (copyright)

Oh, il y a aussi des plans de viole dans la boutique : https://www.thestradshop.com/store/thes ... 19-poster/

Avatar du membre
diomedea
Se lève la nuit pour poster
Messages : 702
Enregistré le : Jeu 14 Déc 2017 19:47
Nombre de guitares fabriquées : 0

Re: Viole de gambe ténor.

Messagepar diomedea » Mar 20 Nov 2018 08:11

Bonjour à tous,
Merci pour les liens.
Par contre il semble que ce ne sont pas des plans, mais des photos grands formats.

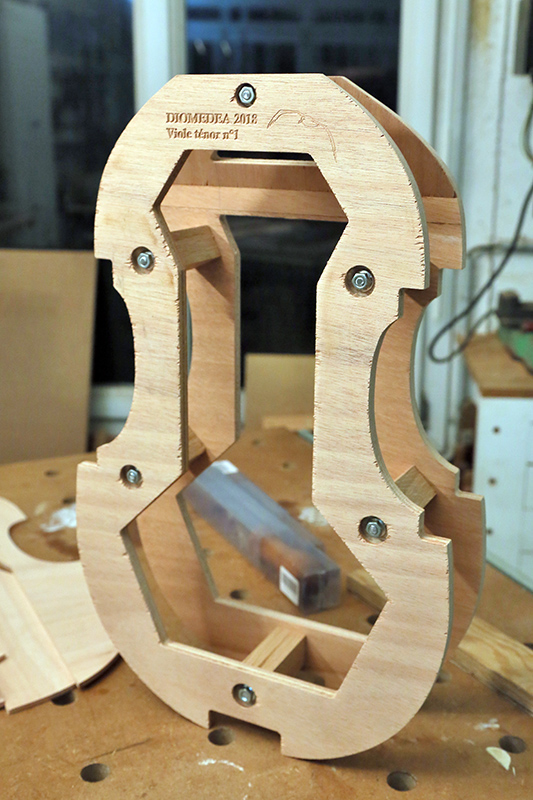

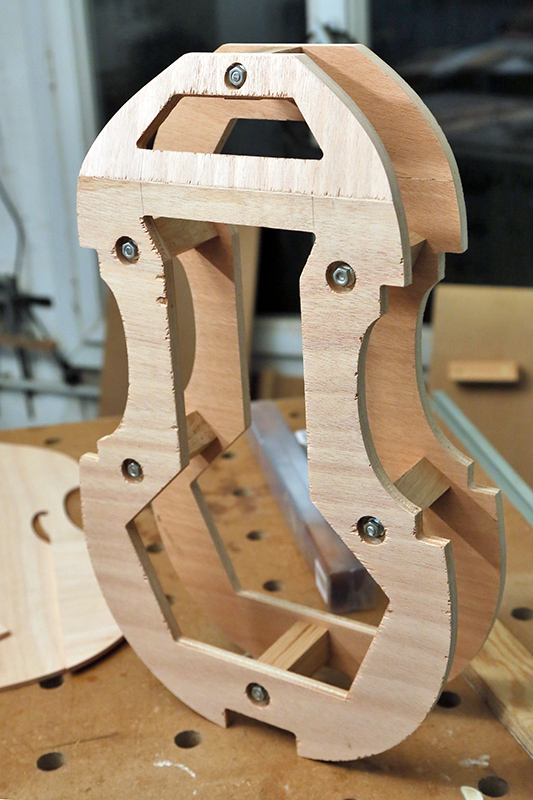

Voila pour le moule.

Au bout du quatrième, la méthode commence à être rodées!

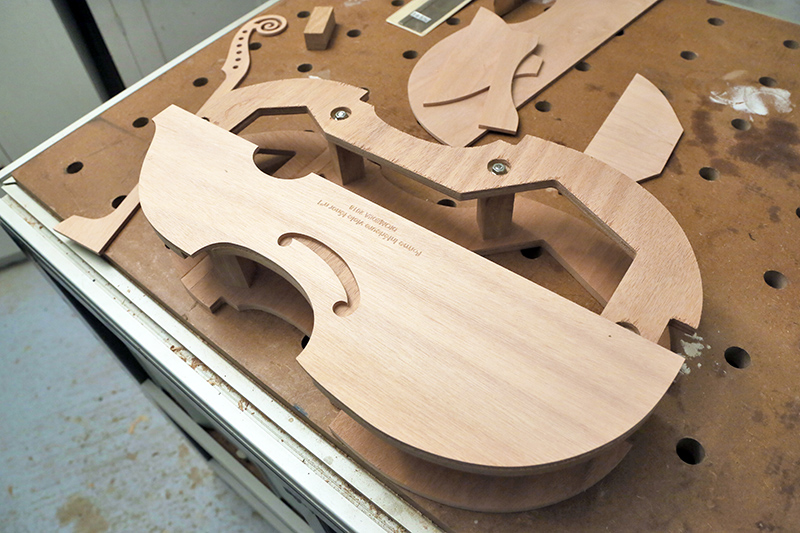

Sans surprise, le gabarit et le moule se superposent parfaitement... L'autre demi profil représente celui ci plus 10mm.

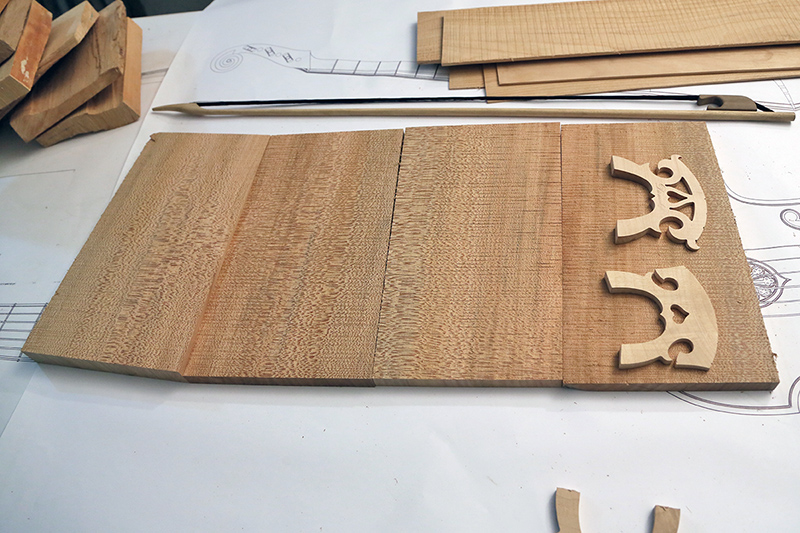

Et un grand merci à Sangten de MB pour m'avoir très gentiment donné ce platane! Je vais le tester pour la fabrication de chevalet...



Et puis je suis tombé sur ces images.


C'est bien la première fois que je vois un instrument acoustique en frêne! (En tout cas à ce qui semble en être).

A suivre...

Avatar du membre
benoit suaudeau
Le sevrage sera dur !!
Messages : 1208
Enregistré le : Sam 11 Mar 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Viole de gambe ténor.

Messagepar benoit suaudeau » Mar 20 Nov 2018 08:31

Non, on fait d'excellentes guitares avec la caisse en frêne, certains sont ondés d'autres qualifiés d'olivier ont un cœur sombre de toute beauté.

Avatar du membre
diomedea
Se lève la nuit pour poster
Messages : 702
Enregistré le : Jeu 14 Déc 2017 19:47
Nombre de guitares fabriquées : 0

Re: Viole de gambe ténor.

Messagepar diomedea » Mar 20 Nov 2018 09:05

Intéressant!
J'en avais du frêne olivier et ondé!



Une saloperie à raboter!
Je me pose donc la question ... Quels essences n'ont jamais été utilisées en facture d'instruments acoustiques?

Avatar du membre
Dagda
Admin
Messages : 12970
Enregistré le : Jeu 2 Aoû 2007 19:30
Nombre de guitares fabriquées : 4
Localisation : Fontenay sous Bois
Contact :

Re: Viole de gambe ténor.

Messagepar Dagda » Mar 20 Nov 2018 10:15

Sujet souvent abordé ici.
Techniquement, du moment que le bois est sec, stable et rigide, rien ne l'interdit à une utilisation en lutherie.
Après, par expérience, il y a des essences qui sortent du lot, épicéa, red cedar, ... mais rien n’empêche de vouloir faire en frêne, chêne, châtaignier, d'ailleurs sur ce dernier, Christophe (FingersOnFire) avait sortie un set acoustique qui semblait fort prometteur !

D.
Il est vraiment druide ce mec ou ça fait quinze ans qu'il me prend pour un con ?

Avatar du membre
benoit suaudeau
Le sevrage sera dur !!
Messages : 1208
Enregistré le : Sam 11 Mar 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Viole de gambe ténor.

Messagepar benoit suaudeau » Mar 20 Nov 2018 10:18

Il avait cintré du châtaigner?

Avatar du membre
Dagda
Admin
Messages : 12970
Enregistré le : Jeu 2 Aoû 2007 19:30
Nombre de guitares fabriquées : 4
Localisation : Fontenay sous Bois
Contact :

Re: Viole de gambe ténor.

Messagepar Dagda » Mar 20 Nov 2018 10:19

Non le set était à plat, mais je sais qu'un luthier (pro) est parti avec et semblait aussi sautillant qu'un gamin devant un magasin de bonbons :green:
Il est vraiment druide ce mec ou ça fait quinze ans qu'il me prend pour un con ?

Avatar du membre
benoit suaudeau
Le sevrage sera dur !!
Messages : 1208
Enregistré le : Sam 11 Mar 2017 09:05
Nombre de guitares fabriquées : 21
Localisation : Bretagne nord (Dinan)

Re: Viole de gambe ténor.

Messagepar benoit suaudeau » Mar 20 Nov 2018 10:44

J'en ai plein du châtaignier, il faudra que j'essaie.

David1234
Superposteur
Messages : 154
Enregistré le : Mer 31 Oct 2018 09:18
Nombre de guitares fabriquées : 0

Re: Viole de gambe ténor.

Messagepar David1234 » Mar 20 Nov 2018 13:05

le livre "bois de musique" détaille les bois et leur utilisation. Le frêne y est indiqué surtout pour les manches de guitare et corps de guitare élec, mais pas pour les fonds.

Avatar du membre
archpat
bavard ou FLFP ?
Messages : 2121
Enregistré le : Ven 18 Mai 2012 12:30
Nombre de guitares fabriquées : 30
Localisation : Dordives

Re: Viole de gambe ténor.

Messagepar archpat » Mar 20 Nov 2018 13:18

Ca se plie bien le châtaignier, je suis en train de faire un dreadnought avec un set fourni par le Christophe. :D
