Page 12 sur 14
Re: Viole de gambe ténor.
Posté : sam. 8 juin 2019 05:51
par diomedea
Bonjour à tous,
Pour terminer, la petite vidéo!
https://www.youtube.com/watch?v=9qs1ZPQ29Zo[/video]
Re: Viole de gambe ténor.
Posté : sam. 8 juin 2019 09:33
par fidler
Belle vidéo. :yap: J'adore le contraste à la fin entre la le jeu avec la viole et toi en pantalon de travail dans l'atelier avec les lames de scies sur le mur du fond
. En tout cas, elle a l'air de super bien sonner, et quels graves...
Re: Viole de gambe ténor.
Posté : sam. 8 juin 2019 09:43
par diomedea
Merci!
Et je m’aperçois que je me suis trompé de fil! :siffle:
Je vais corriger ça...
Re: Viole de gambe ténor.
Posté : lun. 24 juin 2019 07:20
par diomedea
Bonjour à tous,
Allez, une petite pose pour revenir sur ma viole!
Comme j'ai une série de chevilles à fabriquer pour un ami, j'en ai profité pour m'en faire également une, histoire de valider le process.
Pas de tour cette fois! Elles sont réalisées en profilage 3D dans du buis.
Ébauche avec une fraise cylindrique de 2mm, l'ajourage de la tête est fait à part avec la même fraise.
La finition avec une fraise sphérique de 1mm.
Pour un positionnement très précis, j'utilise deux pions d'indexages. J'utilise le même fichier pour les deux cotés.
Ha si! il y a quand même du tour! Pour les prendre sur la partie conique, j'ai monté un bloc de hêtre dans le mandrin que j'ai percé puis alésé avec la lousse.
le centrage du perçage pour la perle.
mise à la bonne longueur et finition de la queue.
Et voila!
Comme d'habitude, les perles sont de simples punaises.
A suivre...
Re: Viole de gambe ténor.
Posté : lun. 24 juin 2019 09:34
par fidler
Elles sont très belles ces chevilles. Et sinon, quand vas tu installer un 4eme axe sur ta CNC ? Ca pourrait être super intéressant pour ce genre de manips...
Re: Viole de gambe ténor.
Posté : lun. 24 juin 2019 09:37
par Dagda
Beaaauuuu !!!!
Re: Viole de gambe ténor.
Posté : lun. 24 juin 2019 10:41
par fidler
Je reviens sur la CNC 4 axes, comme celle de Frank Howarth :
https://www.youtube.com/watch?v=sRifF50OiDc[/video]
Re: Viole de gambe ténor.
Posté : mar. 25 juin 2019 05:33
par diomedea
Bonjour
Le 4emme axe est en projet!
Étonnante cette vidéo, ou l’archaïsme de la cabinet saw tranche radicalement avec celle de la CNC!

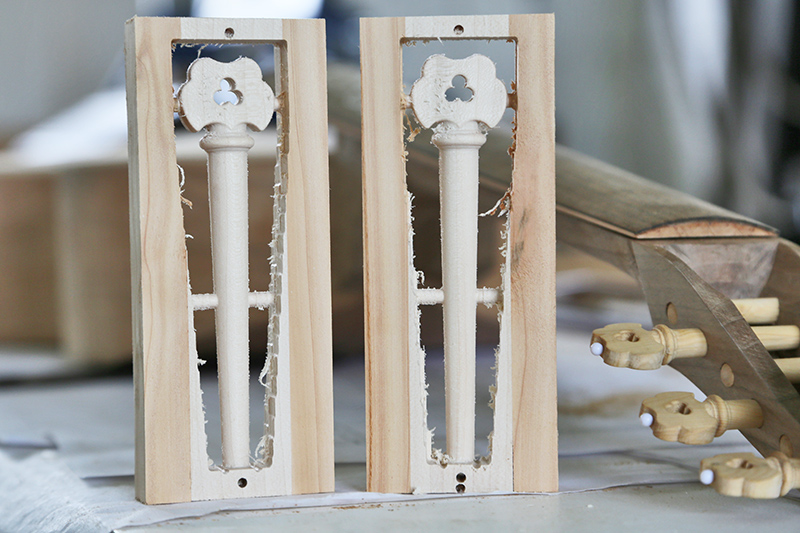

Sinon, j'ai commencé la nouvelle série.
Elles sont plus grandes, car prévues pour une basse, et sont en érable.
Re: Viole de gambe ténor.
Posté : mar. 25 juin 2019 06:40
par Damas
Très jolie ces chevilles.
Re: Viole de gambe ténor.
Posté : mar. 25 juin 2019 06:57
par diomedea
Merci!
Je ne m'en souviens plus... Est ce que tu utilise un 4eme axe?
Re: Viole de gambe ténor.
Posté : mar. 25 juin 2019 08:27
par fidler
Moi ? non non, je n'ai pas de CNC
à propos de l'archaïsme de sa scie, je ne sais pas si tu as visionné ses autres vidéos, mais il est super bien équipé, beaucoup de matériel ancien mais au top. et en plus il réalise des trucs supers, que ça soit au tour ou autre...
Re: Viole de gambe ténor.
Posté : mar. 25 juin 2019 08:39
par diomedea
La question s'adressait à Damas!
Non, je n'ai pas regardé les autres vidéos. En général j'ai une manière assez différente des américains d'aborder le travail du bois...
Re: Viole de gambe ténor.
Posté : mer. 26 juin 2019 11:50
par Damas
Non pas pour l'instant.
Re: Viole de gambe ténor.
Posté : jeu. 27 juin 2019 06:54
par diomedea
Voila, 4eme axe commandé!
Mandrin 4 mords Ø100mm, réducteur harmonique 1/100, contre pointe.
J'ai plus qu'à apprendre à m'en servir!
Re: Viole de gambe ténor.
Posté : jeu. 27 juin 2019 08:47
par fidler
Super, c'est tout mignon
ça respire la qualité en plus.
Re: Viole de gambe ténor.
Posté : sam. 13 juil. 2019 07:19
par diomedea
Bonjour à tous,
Voici donc le quatrième axe.
Reçu seulement une semaine après avoir passé la commande! J'ai due m'affranchir de 44,50€ de frais de douane payé au transporteur. L’ensemble m'est donc revenu à 408,56€.
C'est du beau matériel, lourd et très bien fini.
Le mandrin à 4 mords concentrique. C'est assez peu courant, je crois bien que c'est la première fois que j'en vois un!
Pointe tournante.
La réduction de 100:1 explique sans doute la taille réduite du moteur.
Allez, quelques images de la progression du manche...
Le façonnage du talon au ciseau à bois
...Puis au racloir.
Il sera ajusté après collage.
Alors que le noyer est bien plus dur que le cyprès, paradoxalement, je le trouve plus facile à sculpter.
A suivre...
Re: Viole de gambe ténor.
Posté : sam. 13 juil. 2019 09:52
par fidler
Super matos ton 4eme axe, j'ai hâte de le voir fonctionner
Et que dire du manche, c'est nickel et la sculpture vraiment bien réalisée. Du grand art.. Bravo
Re: Viole de gambe ténor.
Posté : sam. 13 juil. 2019 13:11
par Damas
'Tin c'est clair, super taf.
Re: Viole de gambe ténor.
Posté : sam. 13 juil. 2019 14:03
par Dagda
Est-ce que l'on ne se lasserait pas de cette perfection à la longue ...
En tout cas, le 4 mords on en trouve pour les EMCO
Re: Viole de gambe ténor.
Posté : sam. 13 juil. 2019 17:02
par benoit suaudeau
C'est extrêmement agréable à sculpter le noyer, on peux couper à contrefil assez facilement sans risquer de fissurer ou d'arracher un éclat. On peux réaliser une coupe en boucle presque en une seule passe. Et les petites outils Pfeil sont super, vraiment.
