Re: mosrite of burgundya

Message par ludobag »

j ai trouvé ça sur la bay
pour les ressorts pareils (je sais pas si c'est les meme que les bigsby en fait,mais j en ai 2 un plus mou et l'autre plus raide)
j ai acheter un u en alu pour faire la base du chevalet avec les vagues (j ai trouver que du 1,5mm d épais :?je sais pas si ça va etre assez costaud )
celui que j ai il est tout moche je vais recuperer les pontets (ou si je suis motivé j en ferais :roll: )
l'important c'est de continuer de danser!




Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013

http://www.youtube.com/watch?v=UfR0Go2q ... re=related
Avatar du membre
ludobag
Citoyen d'honneur de Ehlapointcom
Messages : 12198
Enregistré le : dim. 25 mai 2008 13:24
Nombre de guitares fabriquées : 0
Localisation : Vauvert

Re: mosrite of burgundya

Message par ludobag »

la plaque de base
le trou percé à 8,5 mm (le DIA 9 mm perce trop grand après essai,j'agrandirais à la main) pour les roulements de part en part comme ça je suis sur d'etre dans le meme axe

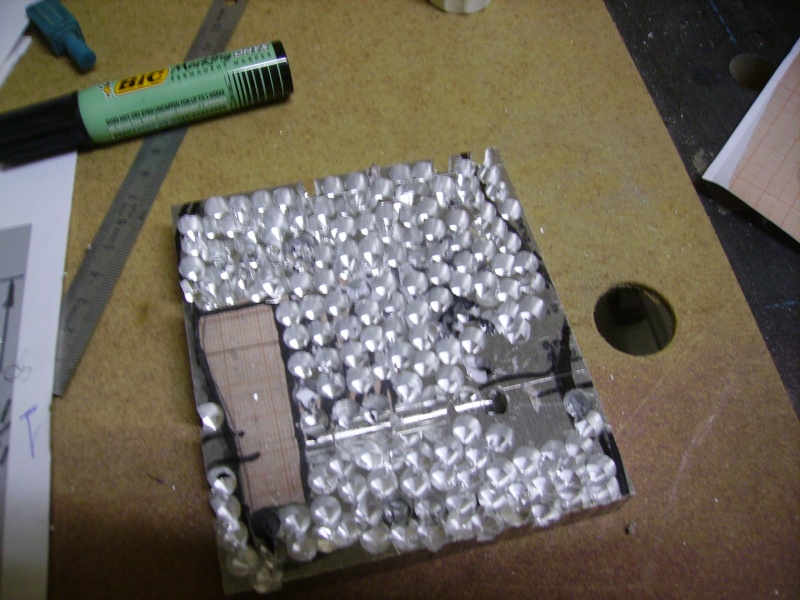

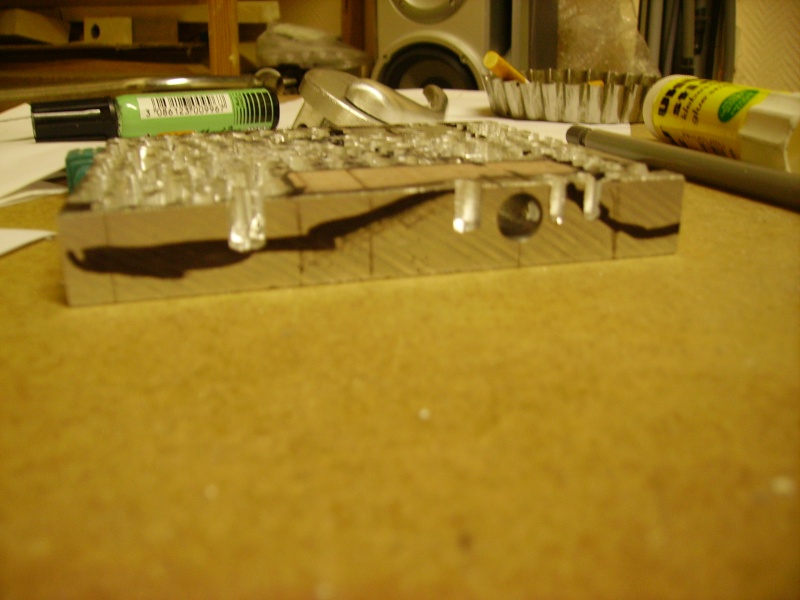

le galbe :mrgreen: pour avoir la plaque à 5mm de partout je trouillote à la perceuse à colonne (sauf ou il faut pas bien sur)
c'est long :siffle: très long

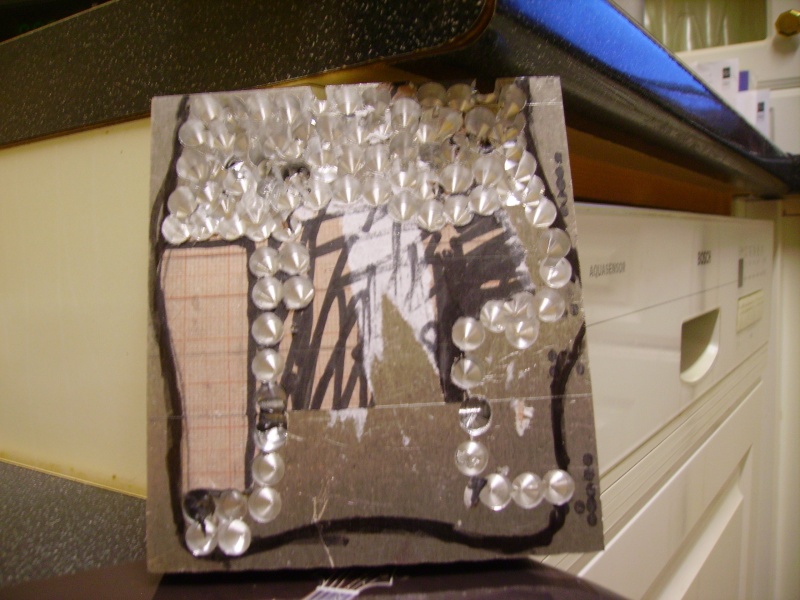

trouillotter de partout :linux:
report de la forme pour la détourer
et prisonnier de sa gangue de métal
faut imaginer le truc :lol:
et pour pouvoir passer du coté obscur :prr:
l'important c'est de continuer de danser!




Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013

http://www.youtube.com/watch?v=UfR0Go2q ... re=related
guyzard
FAQeur
Messages : 10558
Enregistré le : mar. 12 juin 2007 18:27
Nombre de guitares fabriquées : 2
Localisation : 56

Re: mosrite of burgundya

Message par guyzard »

tu planifies tes surfaces avec quoi, finalement ? Lime, ponceuse a bandes, défonceuse ?
Avatar du membre
ludobag
Citoyen d'honneur de Ehlapointcom
Messages : 12198
Enregistré le : dim. 25 mai 2008 13:24
Nombre de guitares fabriquées : 0
Localisation : Vauvert

Re: mosrite of burgundya

Message par ludobag »

:siffle: au debut j avais une ponceuse à bande noname à 20 roro mais elle a rendu l'ame sur le bras la bande à coupé la carcasse :xfiles:
donc depuis je suis à la lime :siffle: abrasif de ponceuse à bandes collé sur une régle de maçon et pout le pivot j ai repris les 3 dixièmes de trop et les perpandicularité à la défonceuse avec un u et une fraise 3 dents metal dia 8mm cw revetue
pour le surfacage coupe en bout de la fraise (3 dixième de passe en profondeur)et les perpandicularitées sur 16,5mm avec la coupe de la fraise sur le coté mais un chouille à chaque fois moin de 0,5 mm car
1 ça n'est pas fait pour :oops:
2 une défonceuse tourne trop vite et n'est pas stable ni equilibré,avance manuel pas regulière ,travail en opposition alors que dans l'alu pour avoir de l'état de surface il faudrait etre en avallant (mais à ne surtout pas faire avec une défonceuse ) ect...
3 si les copeaux chauffent j ai pas de combinaison inifugé (j ai déja masque ,lunette de protection,masque ,vetement couvrant car les petit copeaux qui sont fait ça pique :aie:)
4l'alu est une belle saloperie ça colle aux dents donc je preserve ma fraise (j ai que celle là :( )donc le plus que je peux enlever à la main c'est mieux pour la securité ,le bruit ,le nettoyage :shock:
sinon j ai une 3mm CW revetue je pourrais peut etre graver avec ?
là de toutes façon c'est un essai car je valide des cotes au fur et à mesure
si j en refais un je m y prendrais autrement et surtout je choperais une fraiseuse pour degrossir car la c'est long :aie:
le bois massif oui :lol: l'alu non! :?
l'important c'est de continuer de danser!




Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013

http://www.youtube.com/watch?v=UfR0Go2q ... re=related
Avatar du membre
ludobag
Citoyen d'honneur de Ehlapointcom
Messages : 12198
Enregistré le : dim. 25 mai 2008 13:24
Nombre de guitares fabriquées : 0
Localisation : Vauvert

Re: mosrite of burgundya

Message par ludobag »

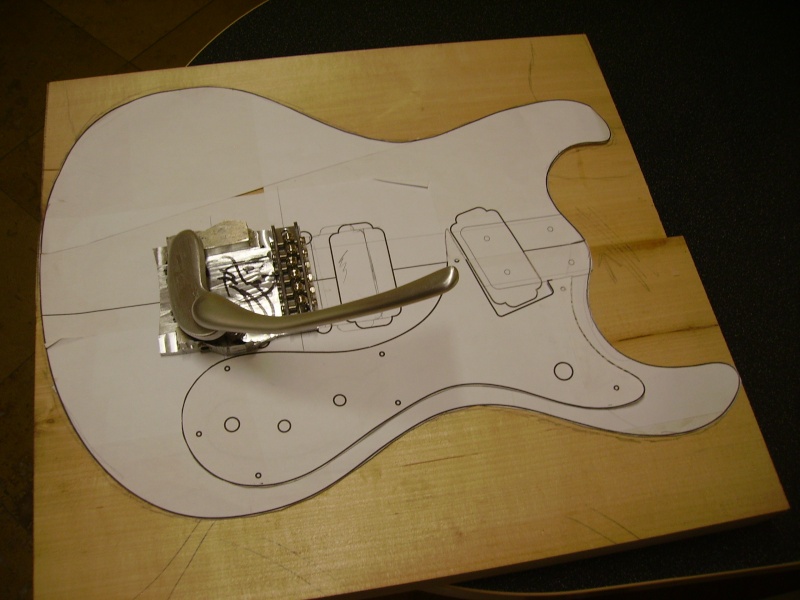

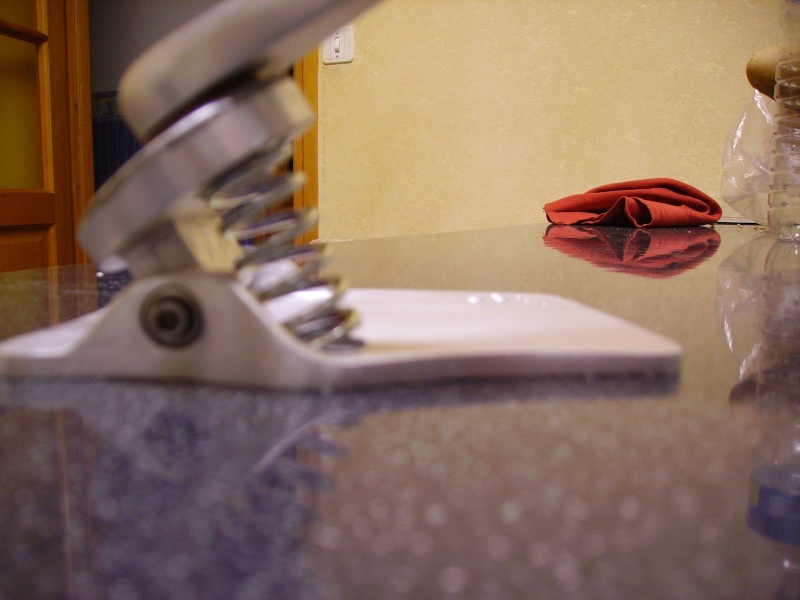

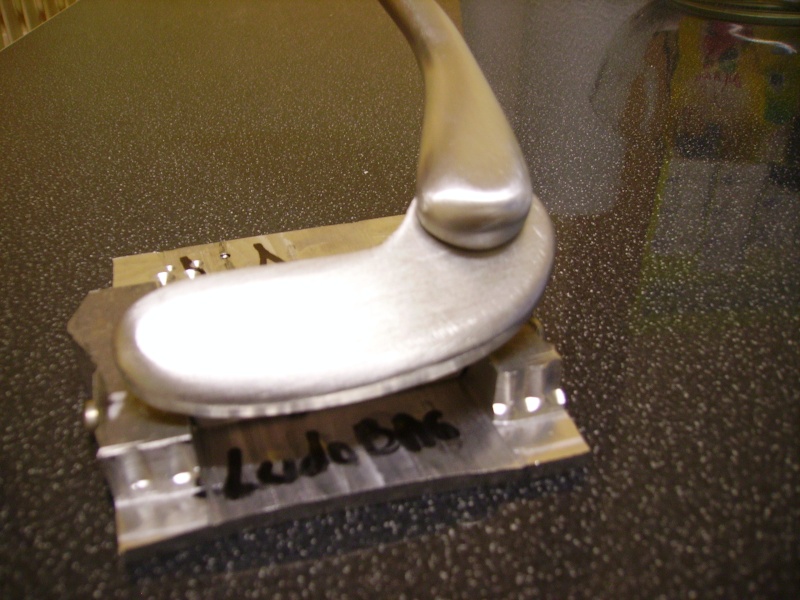

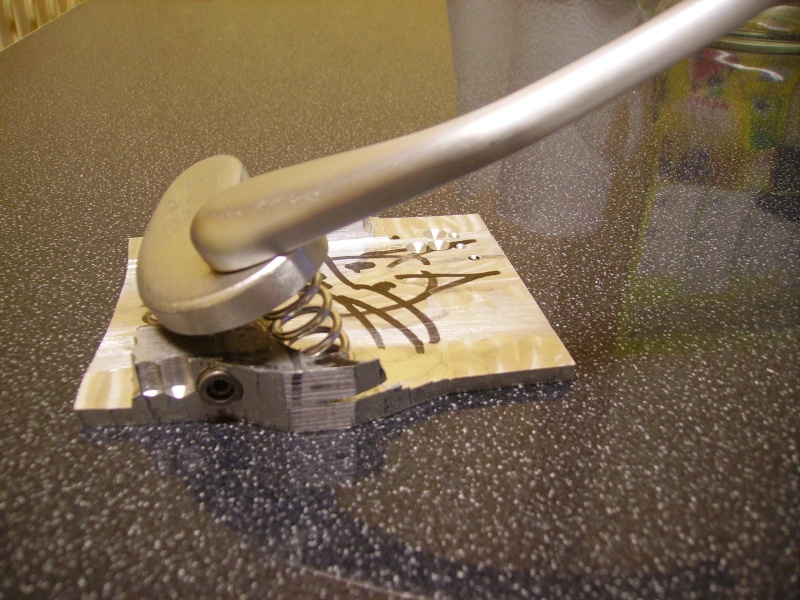

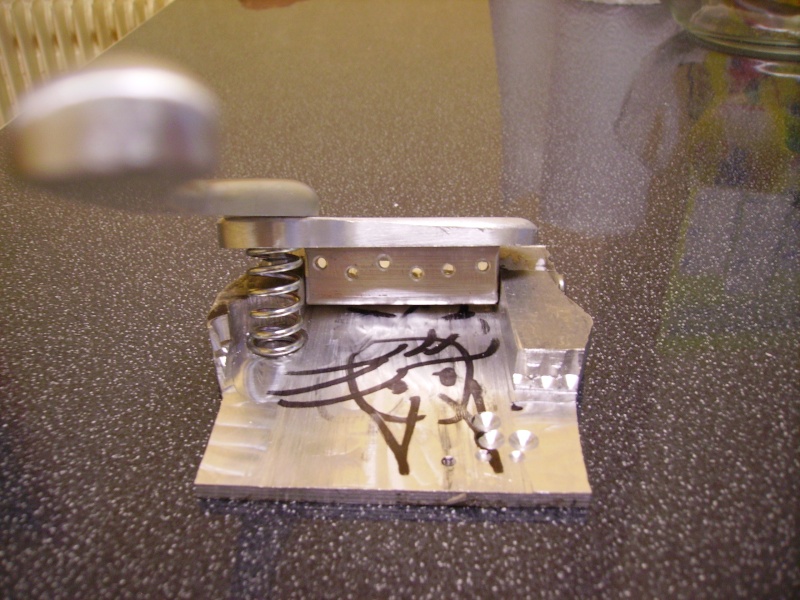

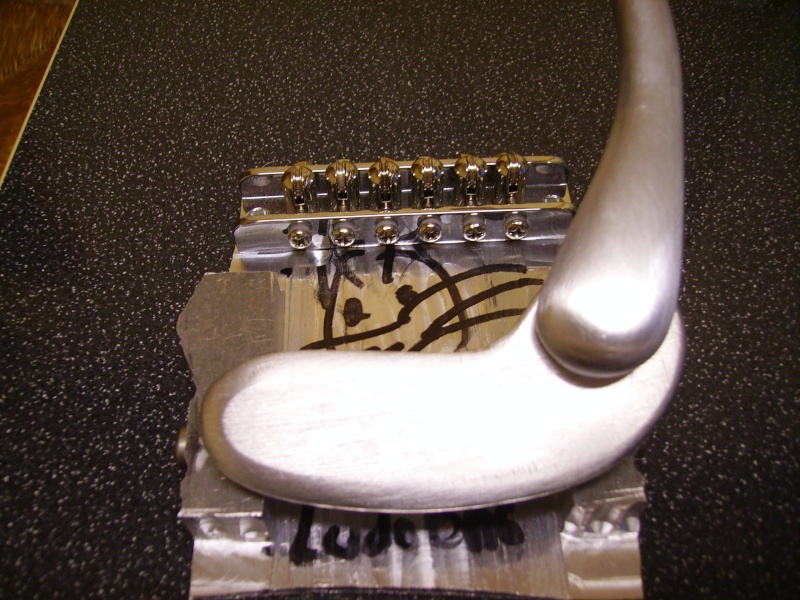

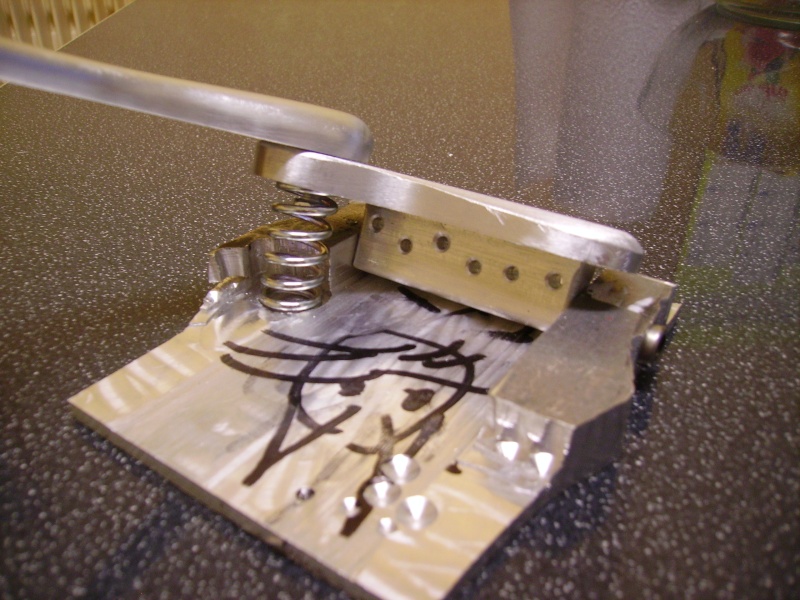

:linux: ça y est il est fonctionnel reste a rendre ça jolie :wink:
:evil: ya cagade j ai des trous plus profond que prévu :|
mais avec le chevalet ça les recouvre tous sauf 1 donc faudra qu'il fasse partie du décor :idea: que je vais faire dessus ,et puis c'est du diy faut que ça se voit :viking:
et comme il me manquait juste ça pour commencer :linux:
ça demarre :linux:
j ai encore quelques jours dans la ferraille encore entre le string guide ,la base du chevalet mais ça va aller beaucoup plus vite :aie:
l'important c'est de continuer de danser!




Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013

http://www.youtube.com/watch?v=UfR0Go2q ... re=related
Avatar du membre
Enrico
Moderatus Simplex
Messages : 7812
Enregistré le : dim. 27 juin 2010 20:52
Nombre de guitares fabriquées : 5
Localisation : Belfort, banlieue nord

Re: mosrite of burgundya

Message par Enrico »

Ben merde :shock:

:baleze: :app: :app:
guyzard
FAQeur
Messages : 10558
Enregistré le : mar. 12 juin 2007 18:27
Nombre de guitares fabriquées : 2
Localisation : 56

Re: mosrite of burgundya

Message par guyzard »

:baleze: :baleze: :baleze: :baleze:
Avatar du membre
simtim
Mais tais-toi !!!
Messages : 5109
Enregistré le : sam. 25 sept. 2004 20:17
Nombre de guitares fabriquées : 5
Localisation : Hautes-Alpes
Contact :

Re: mosrite of burgundya

Message par simtim »


:mrgreen:

Et le chat !

Bien joué l'ami. C'est vraiment bien foutu...
Avatar du membre
JAZZ_PR
intoxiqué du copeau
Messages : 1689
Enregistré le : jeu. 23 févr. 2012 18:55
Nombre de guitares fabriquées : 1
Localisation : Grenoble

Re: mosrite of burgundya

Message par JAZZ_PR »

Bien bossé, Ludo !!
Là, tu m'épates !!
http://www.youtube.com/watch?v=sMGjPSwmYv0[/video]
Ma fiche Image
Wengécaster
En cours : Cavaquinho

"Qui donne ne doit jamais s'en souvenir. Qui reçoit ne doit jamais oublier."
Avatar du membre
ludobag
Citoyen d'honneur de Ehlapointcom
Messages : 12198
Enregistré le : dim. 25 mai 2008 13:24
Nombre de guitares fabriquées : 0
Localisation : Vauvert

Re: mosrite of burgundya

Message par ludobag »

:beer:

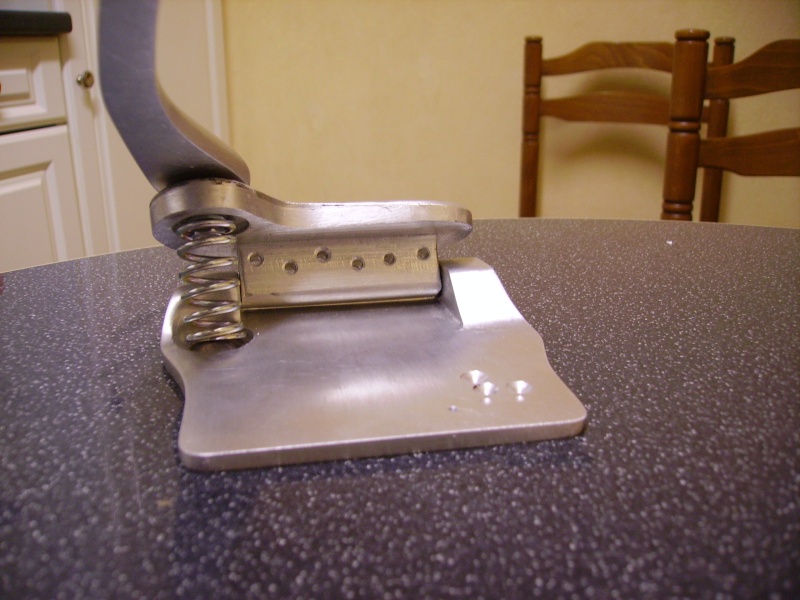

il y a eu du boulot de fait mais c'est encore pas fini :xfiles:
le plus chiant la finition reste à faire :evil: (comme d'hab quoi :mrgreen: )
si vous avez des truc pour polir de l'alu ça m'interresse :beer:

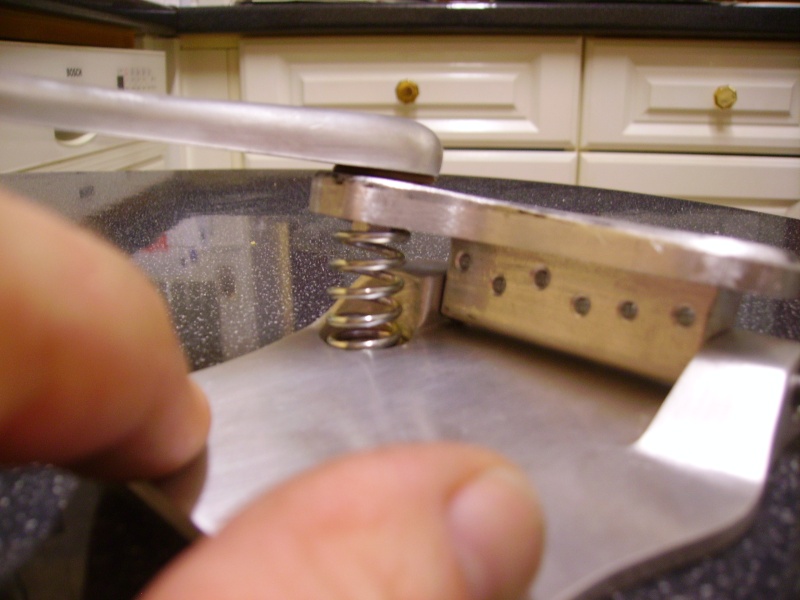

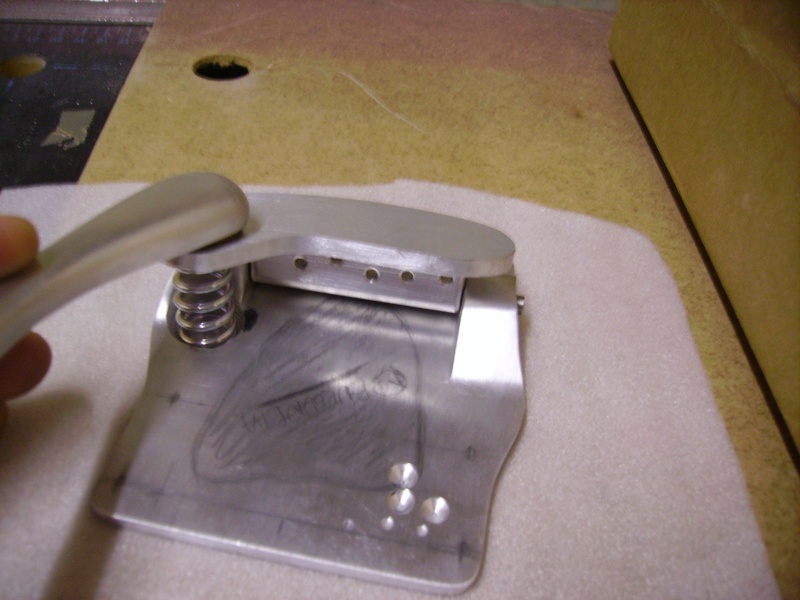

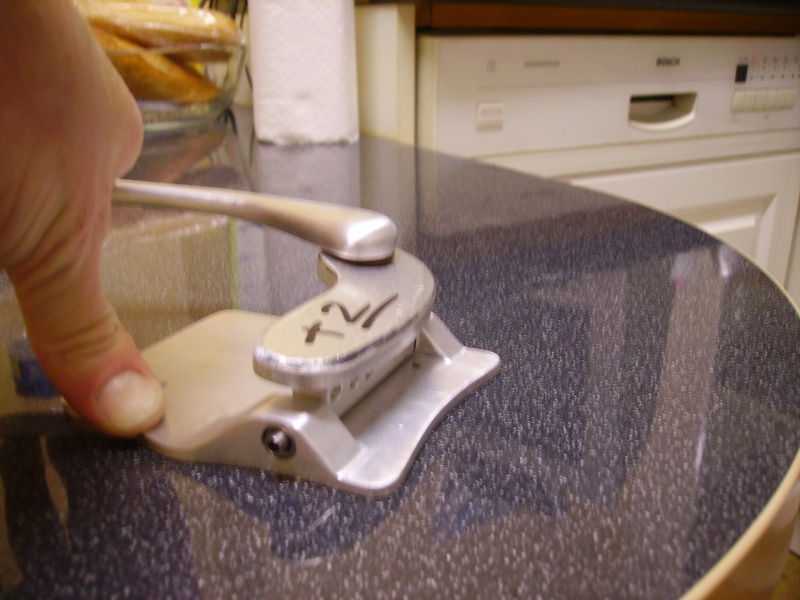

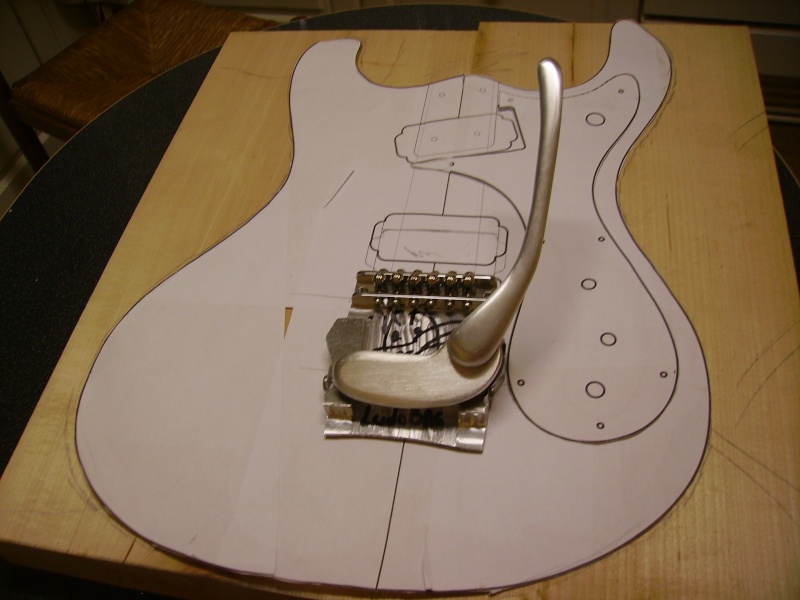

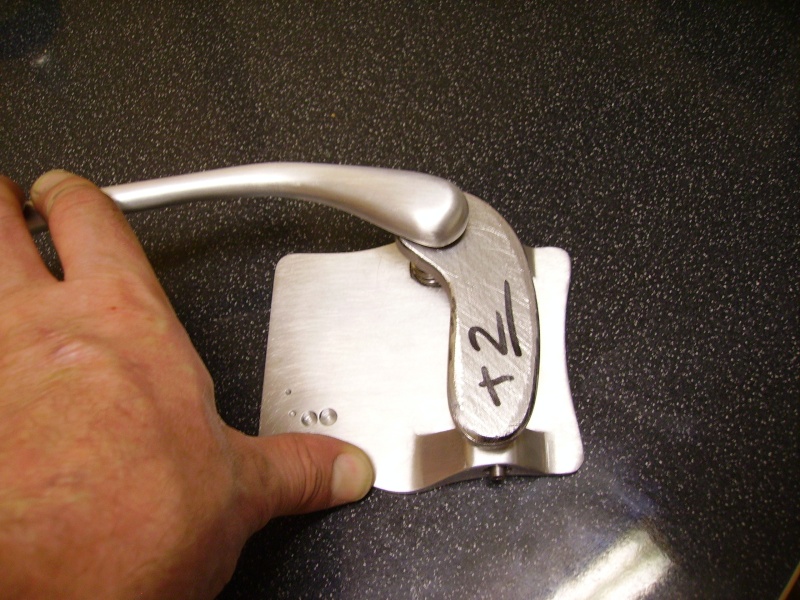

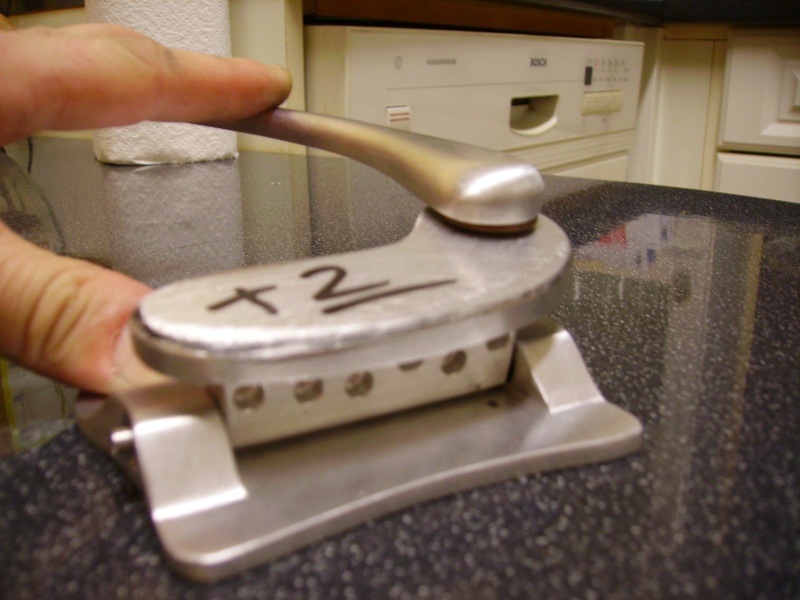

des photos on est pas loin encore 2 mm à enlever sur le pivot et après comme le reste on fera la finition
j ai rebouché et repercéle trou pour le bras pour qu il soit plus centrer (2mm vers l'exterieur)
:pac: n'empèche que les trous non desiré sur la plaque ça me fait chier :pac:
m'enfin je vais pas me retaper tout juste pour ça :sm: faut que je trouve un truc pour y noyer danns le decor (un filet ?)et puis si je veux un truc parfait j ai qu' a l'acheter d'abord :roll:

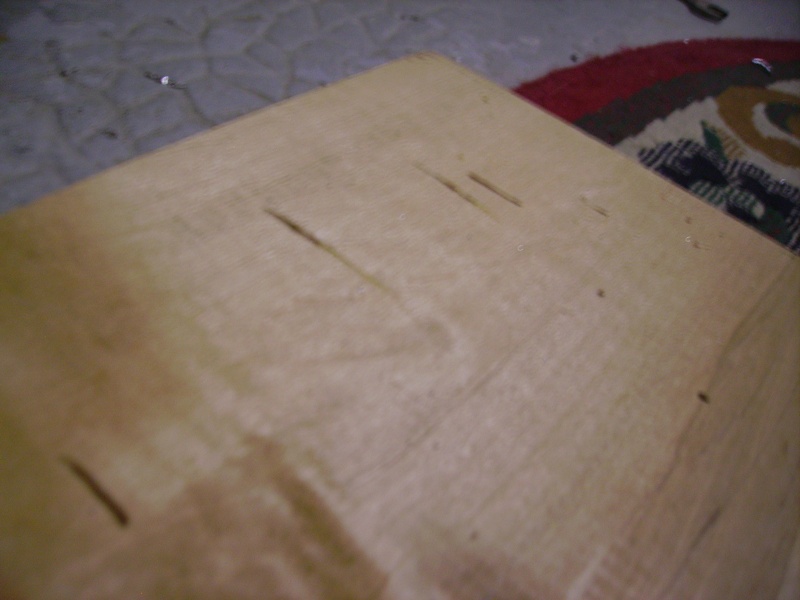

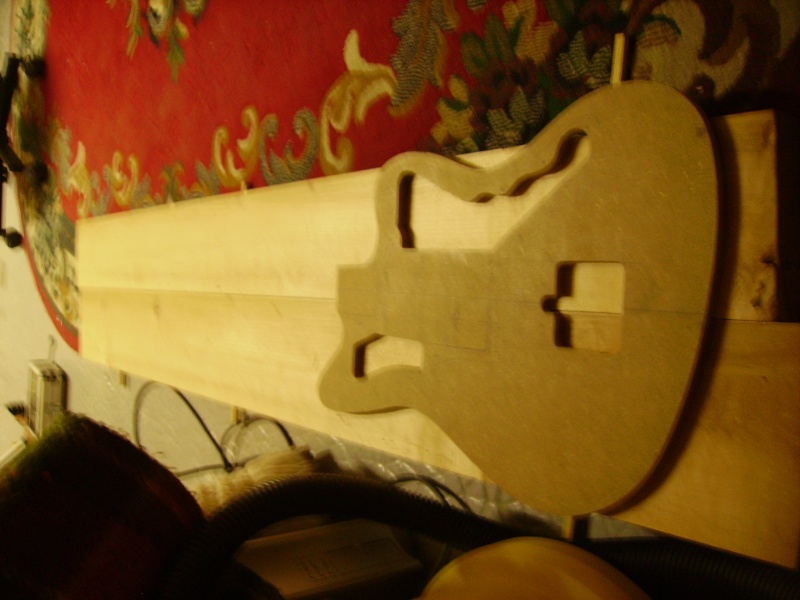

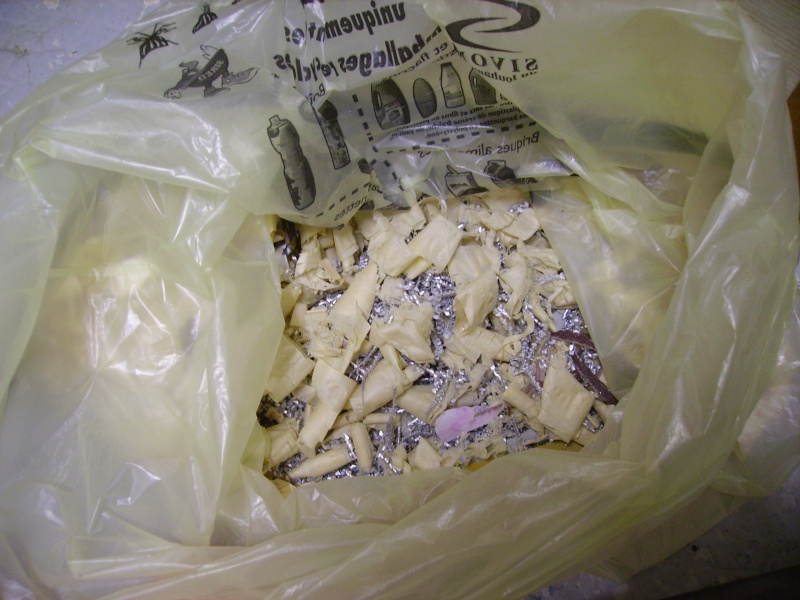

sinon j ai pas fait que ça car j en avais un peu marre du metal donc j ai raboté de l'érable (après avoir été voir la dego magic de 600 mm :ang: j ai de quoi faire 4 manches (ou 3 car y en a un de bizarre :sif: )et de l'aulne en 55 mm passer à 47mm pour en faire des corps(3 en 3 parties ou 2 avec des oreilles ) il est piqué par les bestioles(a mon avis elles n y sont plus j en ai pas vu au rabotage mais je m'en fou c'est pour peindre :viking: c'est moche l'aulne :viking:
et je suis d'avis qu'une fois reboucher avec de la sciure et cyano epoxier et aprèter a l'apret bicomposant les bestioles elles feront pas les malines :mrgreen:et une hollow body
l'important c'est de continuer de danser!




Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013

http://www.youtube.com/watch?v=UfR0Go2q ... re=related
guyzard
FAQeur
Messages : 10558
Enregistré le : mar. 12 juin 2007 18:27
Nombre de guitares fabriquées : 2
Localisation : 56

Re: mosrite of burgundya

Message par guyzard »

polir l'alu ===> Belgom. LA référence (achat dans n'importe quel magasin de bagnoles genre feu vert, norauto, leclerc auto, etc...)
low-tide
Jojo je te rattrape !!!
Messages : 2925
Enregistré le : lun. 16 janv. 2012 15:59
Nombre de guitares fabriquées : 0

Re: mosrite of burgundya

Message par low-tide »

Pour tes trous tu continus avec d'autres de différentes profondeurs pour faire un joli motif. Le M de mosrite entouré d'un rond de petits trous?
Pourquoi les trous de passage des cordes ne sont pas alignés? C'est comme ça sur l'original?
Avatar du membre
willoui
intoxiqué du copeau
Messages : 1506
Enregistré le : lun. 20 oct. 2008 16:08
Nombre de guitares fabriquées : 5
Localisation : Rouen

Re: mosrite of burgundya

Message par willoui »

Bien joué !* :beer:
Mais c est vrai que c est rageant ces trous.
Tu trouves quelqu un avec une fraiseuse, et tu incrustes sur toute la largeur du placage ou un autre métal.
Et hop après c est parfait.
Avatar du membre
JAZZ_PR
intoxiqué du copeau
Messages : 1689
Enregistré le : jeu. 23 févr. 2012 18:55
Nombre de guitares fabriquées : 1
Localisation : Grenoble

Re: mosrite of burgundya

Message par JAZZ_PR »

Ludo, tu fais d'autres trous pour faire un motif.
Ou tu les relies tous pour faire comme des ouies.
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Ma fiche Image
Wengécaster
En cours : Cavaquinho

"Qui donne ne doit jamais s'en souvenir. Qui reçoit ne doit jamais oublier."
Avatar du membre
ludobag
Citoyen d'honneur de Ehlapointcom
Messages : 12198
Enregistré le : dim. 25 mai 2008 13:24
Nombre de guitares fabriquées : 0
Localisation : Vauvert

Re: mosrite of burgundya

Message par ludobag »

pas grand chose dessus aujourd'hui d'autre chat à foueter :mrgreen:

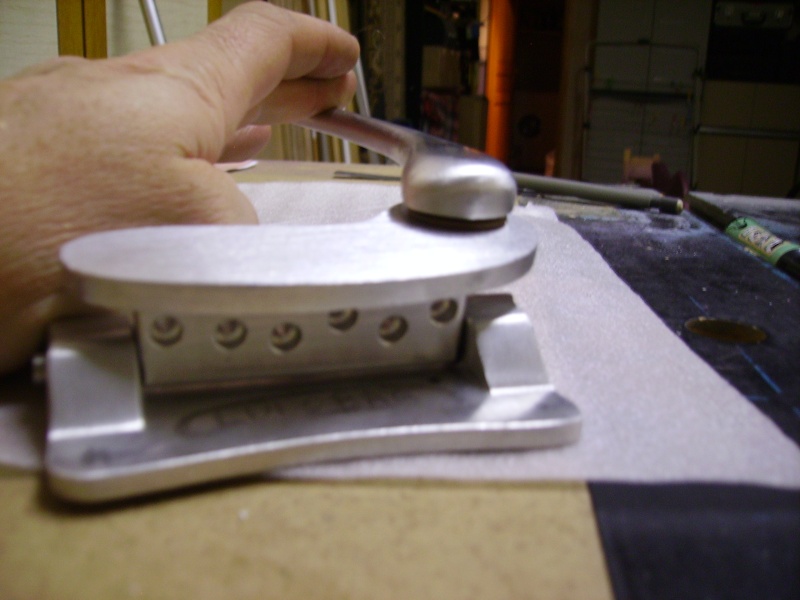

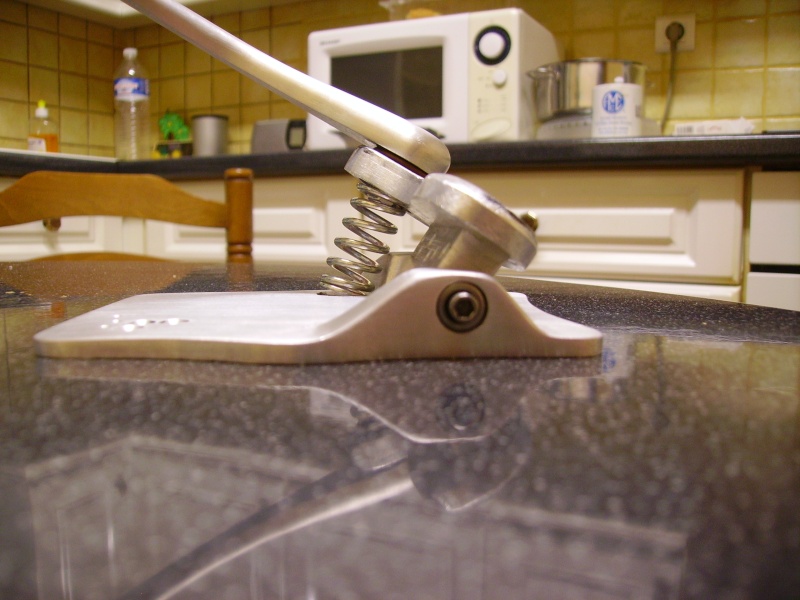

le pivot maintenant à 5 mm d'épais et la platine j ai appronfondis la place du ressort
demain je perce les trou de la platine ,fait la forme du pivot et fait une tentative de gravage (je vais essayer avec le dremel ) et tout le monde partira en finition :sm:

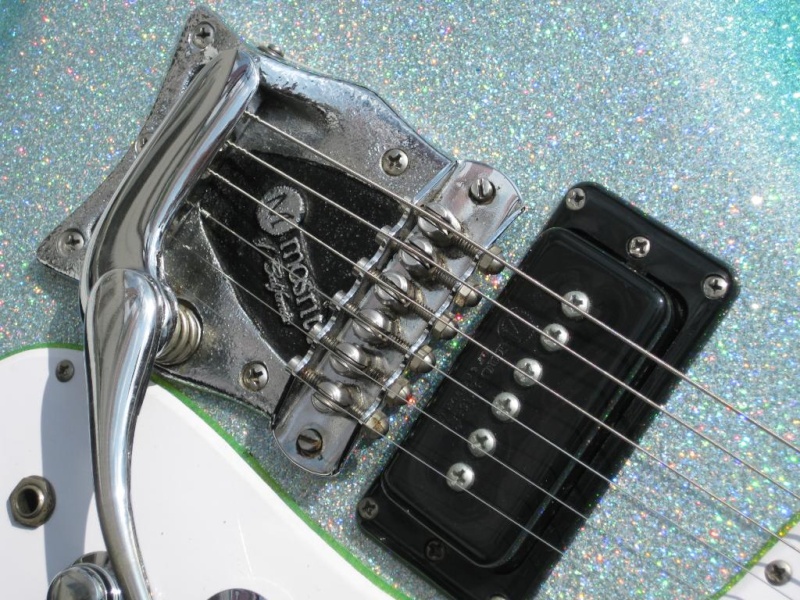

ah oui j ai pas repondu les trous sont decalé comme sur le vrai
première hypothèse de Mr Moseley
quand on baisse la manette l'accord suit mieux la modulation
2 éme
c'est plus simple à percer et on voit pas les decalages
quel est la bonne ?
l'important c'est de continuer de danser!




Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013

http://www.youtube.com/watch?v=UfR0Go2q ... re=related
guyzard
FAQeur
Messages : 10558
Enregistré le : mar. 12 juin 2007 18:27
Nombre de guitares fabriquées : 2
Localisation : 56

Re: mosrite of burgundya

Message par guyzard »

Le top que j'ai pu essayer pour la gravure dans de l'alu, c'est le graveurs à air comprimé. Le dremel à côté, c'est épouvantable à utiliser (la fraise cherche toujours à se barrer)
:beer:
Avatar du membre
ludobag
Citoyen d'honneur de Ehlapointcom
Messages : 12198
Enregistré le : dim. 25 mai 2008 13:24
Nombre de guitares fabriquées : 0
Localisation : Vauvert

Re: mosrite of burgundya

Message par ludobag »

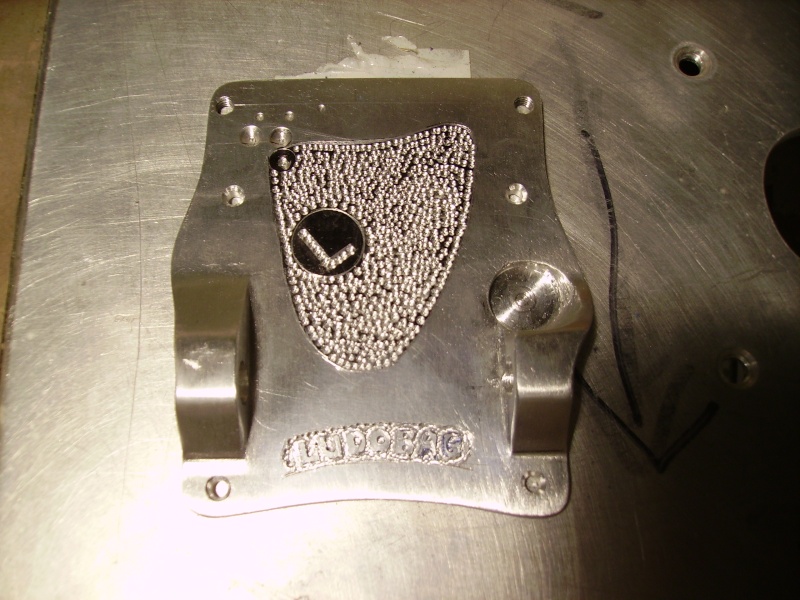

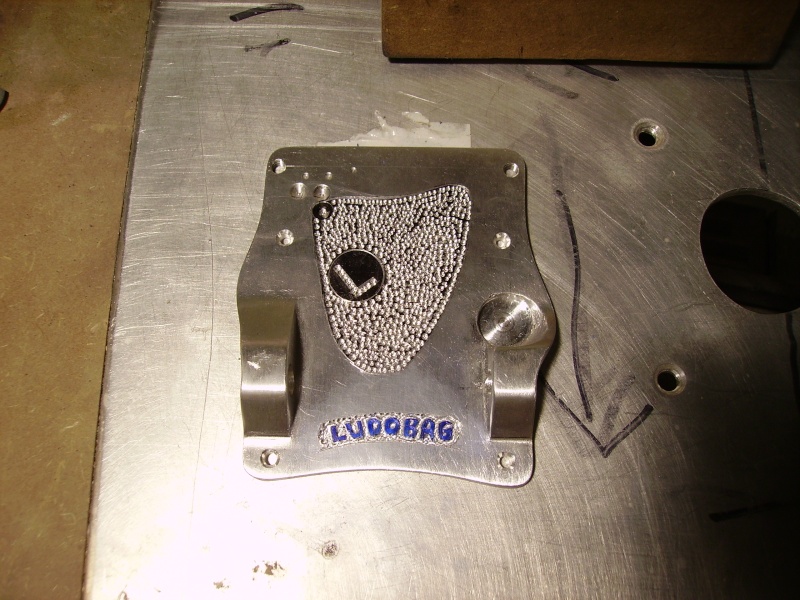

:siffle: je me suis lancé dans un truc de taré :aie:
l'important c'est de continuer de danser!




Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013

http://www.youtube.com/watch?v=UfR0Go2q ... re=related
guyzard
FAQeur
Messages : 10558
Enregistré le : mar. 12 juin 2007 18:27
Nombre de guitares fabriquées : 2
Localisation : 56

Re: mosrite of burgundya

Message par guyzard »

T'as fait les trous au Dremel, finalement ?
Avatar du membre
Moot
Le sevrage sera dur !!
Messages : 1261
Enregistré le : ven. 29 juil. 2011 18:53
Nombre de guitares fabriquées : 0
Facebook : http://www.mootronic.fr
Contact :

Re: mosrite of burgundya

Message par Moot »

J'savais bien que y'avait des tarés sur ce forum mais là c'est du grand art! :D
Ça promet en tout cas!
Fichtre! Diantre! Bigre! Saperlipopette! Bougre de sagouin! Morbleu!
Avatar du membre
Enrico
Moderatus Simplex
Messages : 7812
Enregistré le : dim. 27 juin 2010 20:52
Nombre de guitares fabriquées : 5
Localisation : Belfort, banlieue nord

Re: mosrite of burgundya

Message par Enrico »

:lol:
Ça fait limite strass et paillettes, bien kitch à souhait :app:
