Re: jazz creuse finie

[ludobag]

ok !je vais faire un dessin simulation :ang: parsque là je coince un peu

[tubart]

Je suis absolument fan du travail de Patrice Blanc... Il gère en multipli !

C'est bizarre, sur la photo de ton multipli rabotté, j'ai l'impression que pour le sandwich de placage à droite, il y a une épaisseur de plus que pour celui de gauche... C'est voulu?

[ludobag]

Je suis absolument fan du travail de Patrice Blanc... Il gère en multipli !

C'est bizarre, sur la photo de ton multipli rabotté, j'ai l'impression que pour le sandwich de placage à droite, il y a une épaisseur de plus que pour celui de gauche... C'est voulu?

ou tu me fais peur là
edith a dit c'est de la colle que j ai pas enlevé !ouf :ang:
sinon j ai fait un dessin

cote fini du manche 20 mm donc volute de 5 c'est leger

6 ril a collé la tete en dessous ça change les parametres

[tubart]

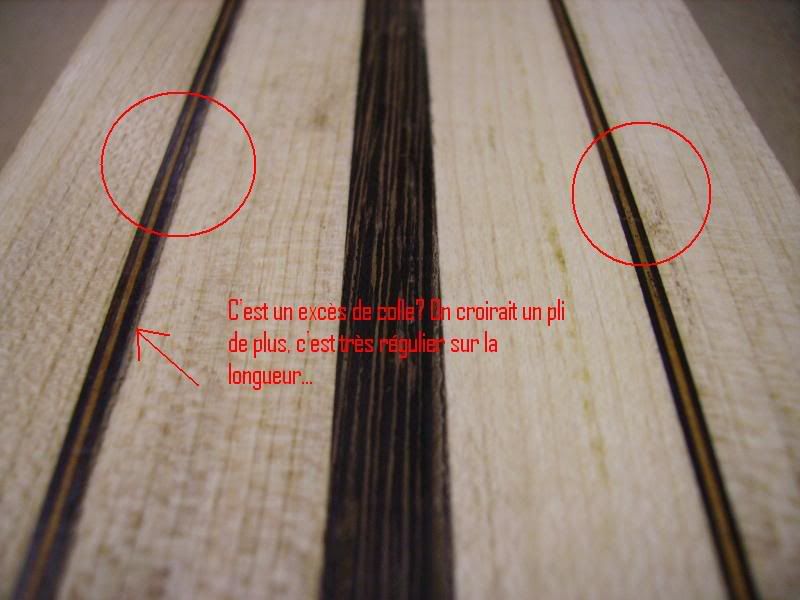

C'est cette image qui m'a fait douter.

Sinon pour ton collage de tête renversée, tu as peut être meilleur compte à la coller en bout de manche plutot que dessous, de cette manière le placage apparaitra au niveau du collage (un peu comme sur le manche de Eithel). ça dépend de ce que tu veux faire, mais ça t'éviterais de coller une nouvelle épaisseur de placage au dos de la tête.

[ludobag]

oui je colle la tete dessus mais je crois que j ai pas assez de matière pour la volute en fait sur le manche faut que je me refasse une simule en fait
je viens de regarder la pseudo les paul et en fait la tete est plus épaisse pour la volute et après est réduite à 15 c'est compliqué les volutes :mrgreen:
j'essaye de tirer ça au clair

[tubart]

Ha oui evidemment, il faut prévoir pas mal de marge avant de coller... C'est parfois un peu compliquer d'envisager le résultat, mais c'est tellement bô...

[6ri.l]

pour avoir plus de marge pour la volute, tu peux coller une tête très épaisse, et enlever le surplus par dessous, par contre, ça rallonge ton manche, et ton collage se retrouve plus éloigné du sillet sous la touche.

[ludobag]

j'ai clarifier tout cela
en fait il y a plein de solution
1)la tete plus large et la réduire en surfaçant
2 )rajouter un bout entre la tete et le manche pour mettre de l'épaisseur pour la volute
3)avoir un manche épais (peut pas :mrgreen: )

mais surtout faire un shéma parsque les collages pour les placages et le tout demande une sacrée réflection
je commence à en voir le bout mais je vais me faire des beaux dessins et suivant mon bois disponible je vais avisé
c'est pas facile de faire des volutes et des jonctions


démoulage du joint
c'est bof


comme j avais des petits problème de planéité du à la raboteuse je vais de voir racler un peu pour pouvoir coller la table dessus
je ne pouvais le reraboté je suis à 25 mm


comme je dois l'évider je me pose la questions si je colle la table en une fois avec le join déja collé ou en2 fois une demi table puis l'autre
vos avis?

[Necromagnon]

et un truc plus comme ça?

En ne laissant plus qu'une épaisseur de placage à l'arrière de la tête, et avoir un changement de placage au milieu de la volute, ça peut être sympa aussi, non?

[ludobag]

y a de l'idée mais ça revient à une tete plus large aussi
donc perception des crayon de couleurs et on va réflechir

[Dos]

:mrgreen:

pour avoir plus de marge pour la volute, tu peux coller une tête très épaisse, et enlever le surplus par dessous, par contre, ça rallonge ton manche, et ton collage se retrouve plus éloigné du sillet sous la touche.

C'est d'ailleurs l'astuce que j'ai utilisé pour ralonger mon manche qui était un peu trop court ;)

[ludobag]

des petites photos de mes joints
la table


le corps



manque un peu de raclage pour virer les traces de colle mais il coupe plus

[Necromagnon]

dit donc, toi!

Tu ne ferais pas exprès de faire des photos floues pour pas qu'on puisse critiquer? :pac:

:mrgreen:

[ludobag]

dégauchissage du manche à la dégau manuel le rabot :prr:
vu qu il pleut dans l'atelier :mrgreen:


et comme on critique mes photos une qui sert à rien mais purement artistique :mrgreen: :prr:

j ai maintenant un manche avec 4 faces d'equerre de 23.5 mm d'épais :linux: je le laisse de coté pour voir si il se déforme un certain temps (ça m'étonnerait mais comme dit maité "on ne sait jamais " :mrgreen: )et de toute façon le racloir et le rabot sont à affuté pourquoi j ai mis du wengé
donc il reste la tete à faire et les gabarits :mrgreen:

[Necromagnon]

c'est vrai que c'est artistique le sac jaune Faro Robomachinbidule et le sac bleu ricard! :mrgreen:

c'est bien bien tout ça!
Va falloir que j'affûte mes vieux rabots moi, et que je m'y mette sérieusement!

[6ri.l]

pour les photos artistiqus, fait quand même le point sur le sujet, et le flou c'est pour le fond, faut une grande ouverture :mrgreen:

sinon tu t'es reconcilié avec le rabot manouel, cool

[ludobag]

rabot et racloir affuté :linux:
c'est tout ce que j ai fais :? trop casser de ma séance de rabotage d'hier :mrgreen:
mais j ai réflechie à ma tete
j ai fais un petit dessin environ à l'échelle pour cette sombre histoire de yogourt à la myrtille :mrgreen:
non c'est pas ça ?
la volute

alors en simulant une tete plus épaisse cela devient interressant à partir de 25 mm ou 30mm ,je vous dit pas le gachis de bois et en plus le surfaçage à se taper :?

en prenant une tete à 15 mm et en partant de mon manche brut à 23.5 pour arriver à 22 mm avec la touche à 5mm (c'est pour garder plus de bois sous le truss)
donc un manche fini épaisseur 16 mm cela me fait une volute de 23.5-16= 7.5 mm
de volute au plus haut
sur le petit dessin il y pap (pallisandre acajou palissandre )qui serait juste dans la volute en plus cela serait jolie ,non?


autrement pour les essences de la tete cela me gonfle de faire un multiplie comme le manche vu la forme je serais obligé de coller des oreilles ,ect.. et cela serait décentrer en plus
alors j ai pensé faire un multiplie mais à plat cet fois :mrgreen: :
1)noyer en placage sur le dessus
avec placage pap
,érable ,
sappelli

ou
2)noyer
pap
érable

3)noyer
palissandre
erable
sappelli

4)noyer
palissandre
érable

5)sachant qu il me reste du sipo du corps largement de quoi faire une tete
donc on reprend les meme ect... :prr:
à l'aide :sif:
:mrgreen:

[Necromagnon]

mais j ai réflechie à ma tete

t'as enfin songé à la chirurgie? :mrgreen:


j'aurais plutôt vu les placages au milieu de la volute, histoire de faire un joli ensemble de forme et de motif/couleur.

j'ai peut être un petit penchant pour la 4, mais là, comme à froid, j'sais pas...

[tubart]

Post inutile : je suis, mais je n'ai pas d'idée à te suggérer... ça va faire un peu charger si tu fais encore un autre multipli non

[ludobag]

ou alors j ai du noyer de 10 mm donc dessus noyer avec un filet palissandre et noyer dessous ou érable ou sipo et toujours pap à la jonction
j y tiens à mon pap vu que le multiplis du manche va s'arreter à la jonction :mrgreen:
je refléchie encore un peu à l'assemblage des bois ,faut pas que ça fasse sapin de noel non plus
sinon je vais attaquer mes gabarits ,vu que j ai commandé tout ce qu il me manquait ( mon compte vient de passer en rouge :( )
et il faut que je me fasse un rouleau ponceur :sif:


sur cette photo je pense avoir compris
la partie blanche comprenant la volute à l'air d'etre taillé en sifflet ,une partie rajouté avec une différence angle ?
me trompe je?
