Première guitare : The Pulse, premiers cris de la belle

[Headbanging Niko]

Beren : Si tu regardes la table de Blaireau, les cornières sont limitées à un axe grace à des cales en bois vissées à chaque extrémité.
De cette manière, tu as les cornières qui bougent de gauche à droite et la défonceuse de haut en bas (vue de dessus).

[Beren]

ahh, j'avais zappé ca... faut que je m'y re-interresse...

Merci!

[Headbanging Niko]

Yop yop!

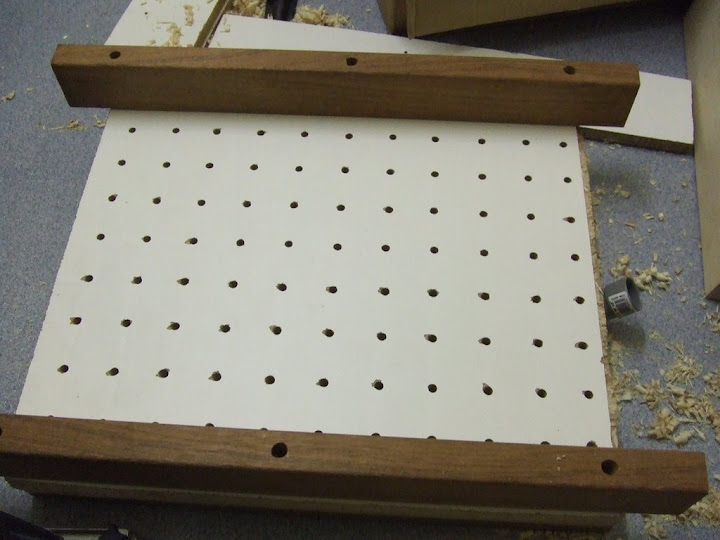

Ce soir, vissage des tasseaux en jatoba sur la table. Opération délicate car il faut qu'ils soient parfaitement parallèles pour que le rail de défonceuse coulisse sans broncher.
Après un petit frisson, j'ai tout mesuré, et c'est nickel !

Le montage, pas encore terminé mais on s'en approche :

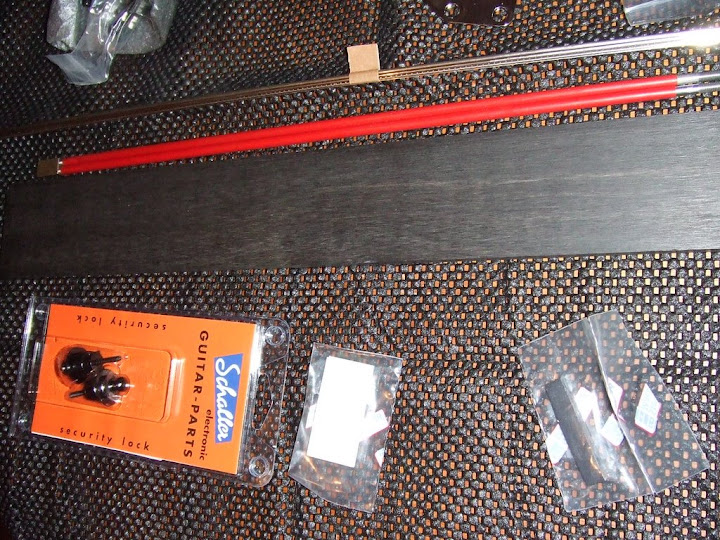

Et sinon j'ai aussi reçu ce qu'il me manquait pour la gratte, la fraise qui va bien, et la commande Stewmac avec cette magnifique touche d'ébène! (j'avais un peu peur qu'il ne soit pas parfaitement noir vu qu'il n'y a pas de photo sur leur site). Regardez moi cette beauté....raa :D Il y a aussi un truss rod double action (comme les tablettes d'Ariel), le sillet en graphite (on dirait plutot du plastique mais bon...) , les fretets et la nacre pour l'inlay.

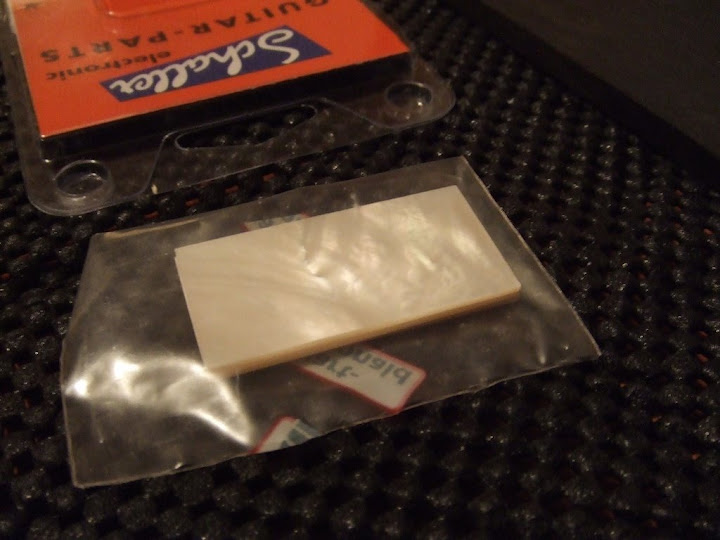

Un petit gros plan sur la nacre parce que c'est joliiii. (il est complètement frappé ce mec!)

[blaireau]

par contre, Niko, pour ta table, le contact alu / alu c'est pas fameux pour la glisse... tu vas parafiner ?

[Headbanging Niko]

Ha merde, justement je me suis posé la question. Je vais suremnt graisser le tout.
Tu penses que ça serait mieux alu sur bois? Le problème c'est que y'a des trous dans le bois maintenant.
:?

[blaireau]

Essaie avec de la parafine mais il faudra que tu en mettes régulièrement.

Moi c'est alu sur bois et j'ai imprégné mon bois avec de l'huile de lin.

L'alu, me semble t'il à l'expérience, n'a pas un coefficient de glissement terrible, faudrait qu'Aymaleo par exemple passe par là, il te ferait un post de 150 lignes sur le truc :mrgreen:

[Headbanging Niko]

Bonsoir bonsoir.
Ayant reçu ma fraise qui va bien, j'ai pu faire la découpe façono "HM diffusion" pour réaliser moncollage de table bookmatch. Ca n'a pas été sans mal puisque j'ai du faire et défaire le montage au moins 5 fois !
Je n'arrivais jamais à bien fixer les 2 planches de manière coplanaire. Y'avait toujours un ou deux dixième d'écart de bout en bout. Enfin bref, j'ai fini par en venir à bout, avec le renfort d'une armée de serre joints.

J'ai ensuite fait mon collage à la Sader toute bête. L'assemblage n'est pas parfait, mais très largement suffisant d'après moi. Disons qu'à certains endroits il y a de tout petits accros dans le bois, mais je ne pense vraiment pas que ça se verra au final, et en plus je crois que c'est à l'emplacement des défonces micro.

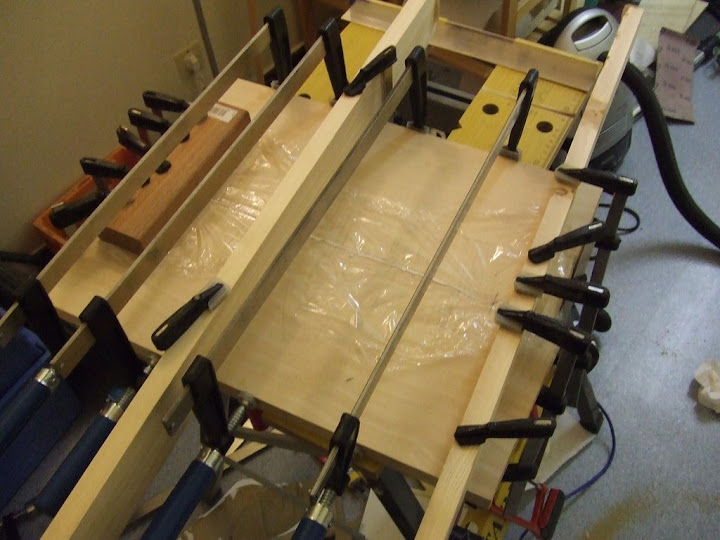

Pour le collage, j'ai "lacéré" au cutter les parties à encoller pour qu'elles prennent mieux, puis j'ai planté 4 petites pointes aux extrémités pour ne pas que le montage glisse. Gros coups de serre joints, tasseaux et tout ce qu'on veut. Petite astuce, je ne sais pas si certains l'ont déjà utilisée, la technique du film étirable. J'en ai mis entre les tasseaux et la colle, pour qu'après séchage les tasseaux ne soient pas collés à la table.

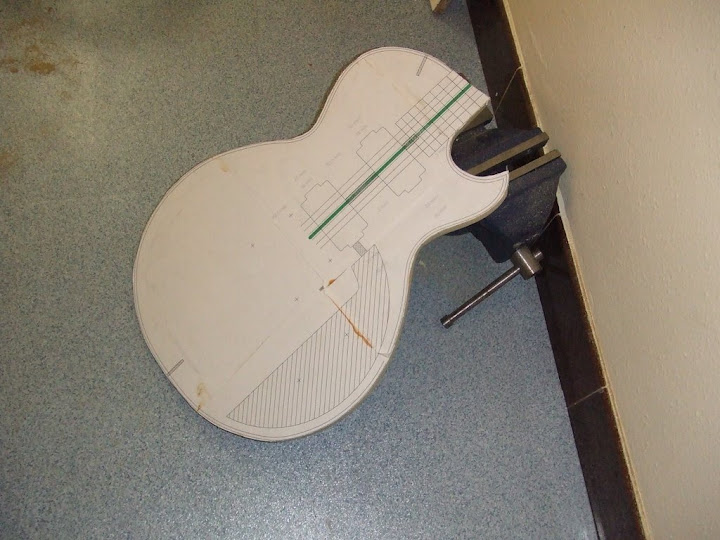

En attendant que ça sèche, j'ai découpé le gabarit pour le corps dans du medium 10mm. Faut encore que j'ajuste tout ça à la rape, puis papier de verre.



Voili voilou ! Bon ce week end je ne suis pas là, donc je ne pourrais pas avancer Mais bon comme ça le séchage sera parfait !

Pour la suite, il faut que je fasse les défonce pour le passage des cables avant de coller la table. Le problème c'est que je ne sais pas trop comment je vais faire pour que ça soit pile poil au bon endroit. Enfin je me débrouillerai. (ça serait quand meme con que les défonces de cable traversent jusqu'au bord de la gratte une fois le corps découpé ! )

[Headbanging Niko]

Des nouvelles du front !

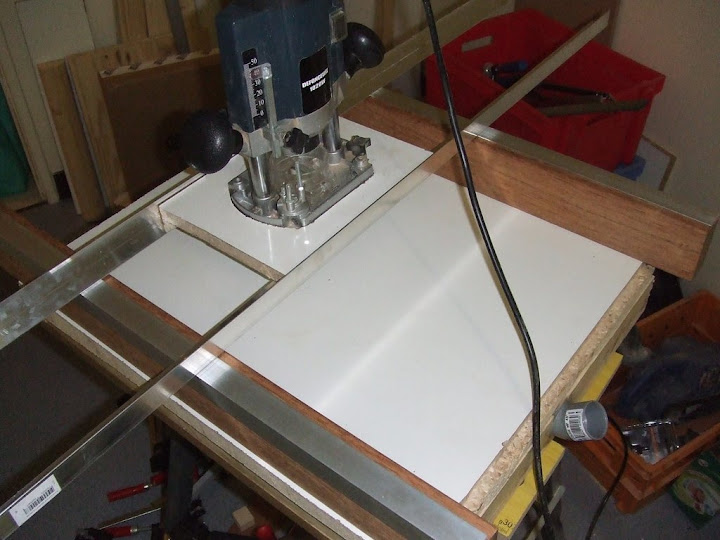

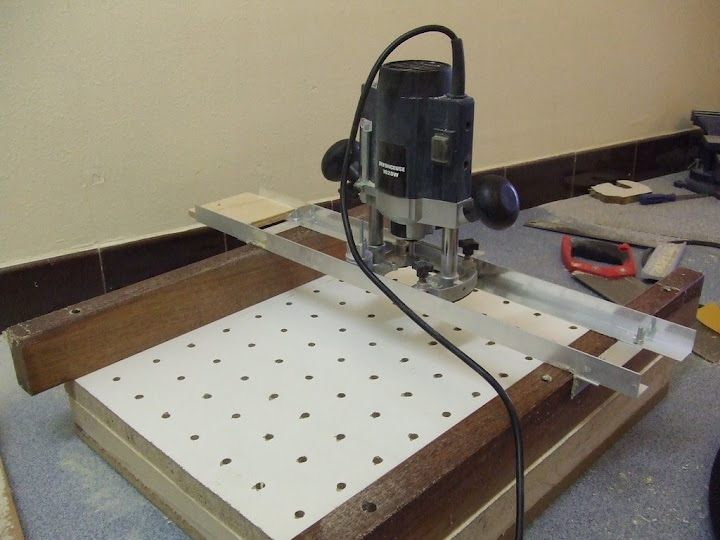

J'ai quasi terminé ma table à surfacer. J'hésite encore pour les rails en alu. Enfin c'est surtout le sens de la défonceuse. Les 2 ont leurs avantages et inconvénients. Enfin bref, voilà ce que ça donne :


Entre deux, j'avais fini le collage du corps (frêne). J'ai voulu le surfacer pour coller la table en érable dessus, et là je m'aperçois que le morceau brut est trop grand pour rentrer dans la table à surfacer

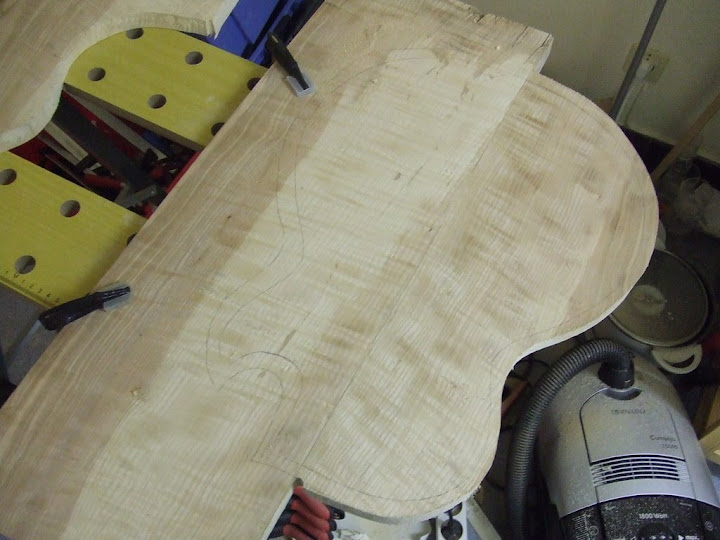

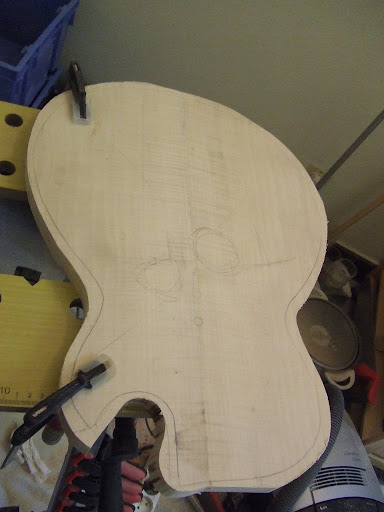

J'ai donc fait une prédécoupe du corps (1cm de marge, à l'arrache) pour que ça rentre :


3 choses ressortent de cette petite expérience:
1- Je suis un abruti :mrgreen:
2- la scie sauteuse peine pas mal dans le frêne
3- le résultat de la découpe est beaucoup plus propre que je ne pensais

En fait quand on est habitué à travailler des bois "cheap" genre sapin, aglo, etc on s'habitue aussi à voir la scie sauteuse faire éclater un peu le bois au passage et à faire très attention car ça coupe comme dans du beurre tiède. Là c'est l'inverse et finalement c'est beaucoup plus agréable. Et puis ça sent super bon le frêne fraichement coupé ! :D

Prochaine étape donc : défonce pour le passage des câbles dans le frêne puis collage de la table érable. J'oublie rien, hein? hein? hein?

[Headbanging Niko]

Aujourd'hui c'est samedi ! Et donc aujourd'hui, c'est lutherie !! :linux:

J'ai terminé la table à surfacer. Finalement, je n'ai pas mis les rails en alu sur les tasseaux. J'ai essayé différents types de graisse, mais rien de bien concluant. J'ai donc juste huilé le bois, et ça glisse nickel !

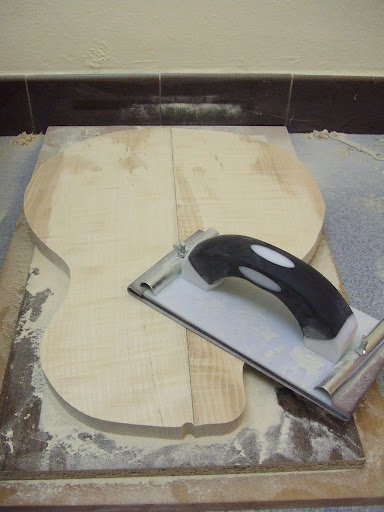

Donc maintenant que ce petit jouet est prêt, il est grand temps de l'essayer! Planification du corps, puis ponçage avant collage :


Défonce des canaux passe-câbles pour les micros. J'ai hésité à le faire à la défonceuse, mais j'ai finalement opté pour le bon vieux ciseau à bois. Ça a été au moins aussi vite que de faire un gabarit, c'était assez marrant, et le résultat n'a pas besoin d'être ultra propre vu que ça sera à l'intérieur de la guitare.


Découpe et planif de la table:

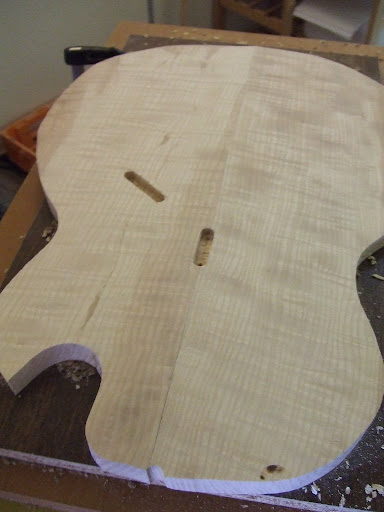

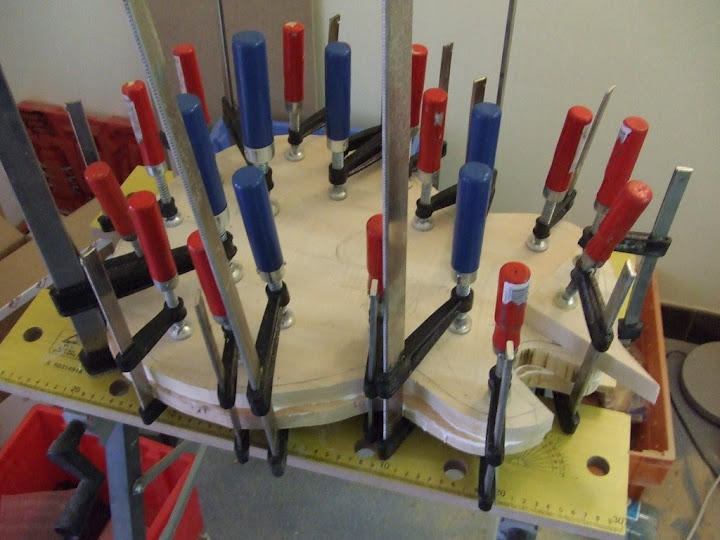

Et enfin collage des 2 ensemble.


Pour ne pas que la colle remplisse les canaux passe-câbles, j'ai mis de la mousse dedans, j'espère que j'arriverai à la retirer!

Pendant ce temps, au parti communiste...

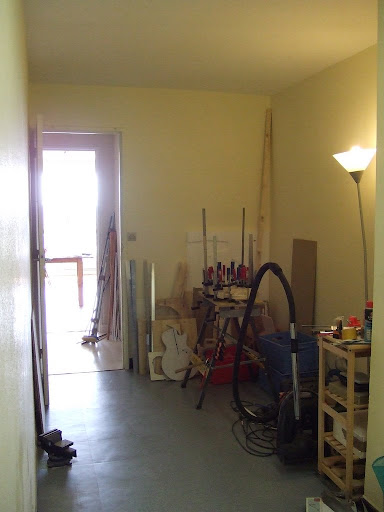

Voila mon atelier, c'est en fait une partie de ma cuisine. Je n'ai aucune idée du pourquoi de cette cuisine immense (c'est la pièce la plus grande de l'appart!) Mais bon ça m'arrange finalement.


Et votre serviteur, prêt à en découdre avec ces foutus copeaux !


Je pense que je vais attaquer le manche maintenant. C'est la partie qui me fait le plus peur, mais il faut bien se jeter à l'eau ! (plouf) oui oui je sors...

[Jojobilou]

ça commence bien ! bonne luthe camarade !!! :D

[Ptitmarseillais]

N'oublie pas d'enlever les moufles ......

Ok ...................

Une question, la table est aussi épaisse que le corps ?

[Headbanging Niko]

Ptitmarseillais -> Oui! En fait l'érable que j'avais était très épais pour une table, j'ai donc un corps qui est à peu près aussi épais pour avoir au final un corps aux alentours de 45mm. Mais bon je ne pense pas que ça pose problème, si?

[Ptitmarseillais]

Je ne penses pas non plus que ça pose de problèmes particuliers ....

En tout cas si tu continues de travailler comme ça pour nous ça va être :snif: ........... mais on adore ça, alors ne t'arrête pas en si bon chemin .....

[Headbanging Niko]

Hihi, merci!

Sinon j'ai une question concernant mon manche. Enfin celui de la guitare plutôt.
J'ai lu dans la FAQ qu'il fallait inverser le sens du bois sur un multiplis pour équilibrer les déformations du bois. C'est expliqué pour un morceau qu'on refendrait en 3 et donc le morceaux du milieu serait inversé

Je suis plutôt d'accord avec Lestickmou. Dans un manche en 3 parties (par exemple), si l'un des morceaux veut se déformer, les 2 autres l'en empêcheront.

Il y a une condition à celà - que tu inverses bien les fibres de tes deux morceaux latéraux, de sorte qu'ils tendent à se compenser l'un l'autre en se déformant dans des sens opposés.

Le problème c'est que je n'arrive pas à déterminer le sens dans lequel je dois mettre mon pli central vu que c'est un autre bois (jatoba)


Donc pour les plis d'érable c'est bon, on voit assez bien le fil, et je sais à peu près dans quel sens les mettre. Mais pour le jatoba, je vois vraiment pas.

Pour info:

tranber, voilà un exemple d'inversion de fibre dans un manche 3 pièces. Imagine ton manche vu sur la tranche (de face). Tu devrais voire les fibres s'agencer comme suit:

_______________
///////lllllll\\\\\\\

C'est un peu confus dans ma tête....

[aymaleo]

Le fil est en diagonale sur ta latte de jatoba, je ne l'utiliserait pas pour un plis central, j'en prendrait un soit carrement sur dosse, soit sur quartier mais la celui la je ne l'utiliserait qu'avec le meme inversé.

[Headbanging Niko]

Arg ! Za est drédrézambédan!
Le truc c'est que j'ai pas vraiment d'autres morceaux, et j'avais coupé et ajusté celui là bien comme il faut
Le risque est-il vraiment présent que mon manche vrille ou bien c'est juste "pas conventionnel" ?

[Ptitmarseillais]

Il fait combien d'épais ton plis de jatoba ? Si tu en as la possibilité, tu le refends en 2 et tu le contre-colles pour faire comme a dit Aymaleo et, éventuellement pour récupérer l'épaisseur perdue par le trait de coupe, tu mets un placage que du double s'il le faut, ça aura en plus l'avantage de mettre un peu plus en valeur ton jatoba.

Maintenant, étant une bleusaille en lutherie ( :mrgreen: )attends que quelqu'un d'expérimenté te confirme tout ça. :D

[Headbanging Niko]

Le plis fait 10mm d'épaisseur. Je ne sais pas si je pourrais le refendre correctement, parce que faire une découpe sur 45cm bien droit c'est chaud! Et si ça n'est pas bien droit, je vais perdre beaucoup d'épaisseur pour le dégauchir/raboter.
Donc j'hésite, je vais peut-être essayer de trouver du placage sombre (acajou, wengé ou autre) et faire un 5 plis avec de l'érable au centre, car ça j'en ai encore et sur quartier.

Sinon je pense que je vais modifier le dessin de la tête, car une fois échelle 1 devant le morceau de bois, je trouve qu'elle est trop petite. Ce sera donc sensiblement la même, mais mise à l'échelle pour qu'elle fasse 18cm de long et 9cm de large (à peu près comme une tête LP donc) contre 13x7cm actuellement.

Edit : En fait je viens de retrouver le morceau d'acajou qui était initialement prévu pour le pli central, et les fibres sont dans le bon sens. Donc le problème est résolu. Merci à Aymaleo et PtiMarseillais pour les remarques.

[Beren]

très interessant, ton topic

[Headbanging Niko]

Dernier petit avancement du WE, j'ai donc collé les 3 plis du manche. Toujours la désormais fameuse ( ) technique du film étirable :



Cette semaine si j'ai le temps ça sera découpe de la tete, collage à 13° et surfaçage du manche pour recevoir la touche.
