fabriquer ses micros

[slowhand73]

Du coup je fais ca avec une perceuse, resultat 10 minutes pour une bobine qui fait 7a8 de résistance.
Le blème c est que je n ai plus de compte tours, je teste ma bobine en cours de bobinage.

Pour tester, tu es obligé d'enlever de l'isolant, c'est bien ça ?
Je n'ai pas encore bobiné de micro, mais ce que je pensais faire quand je le ferai, c'est de remplir la bobine (et donc arriver à la résistance max possible compte tenu de la place) et tester en débobinant au fur et à mesure (comme ça, ça ne laisse pas de fil 'dénudé' dans la bobine.
Je pensais à ça parce que je l'ai déjà fait pour passer un micro de 6.8k à 5.6k.

Sinon, je me disait qu'avec un compteur de vitesse pour vélo ça devrait marcher. Il suffit de le régler pour qu'un tour de roue fasse 1m par exemple et tout les km on a 1000 tours

[jearc]

Oui pour tester tu gratte le vernis et en suite , moi je met du vernis a ongle.

Avec le compteur de velo ca marche mais ca dépend de la vitesse.

Si tu tourne trop vite ca décroche, c est ca mon problème.

[slowhand73]

J'ai fini de lire les 22 pages hier. Pffff

Désolé, je n'avais pas vu au moment où j'en parlais que la technique du compteur vélo avait déjà été abordé.

Par contre je n'ai rien vu de précis à propos du guidage et de la tension du fil. Apparemment, le fil est simplement guidé à la main. J'avais lu (chez Stewmac peut être) qu'on pouvait se mettre du talc sur les doigts.
Je suppose que plus on va vite, plus on risque de casser le fil. Et n'y a t'il pas un risque de brulure des doigts également ?
Je pensais à utiliser un guide pour ne pas tenir le fil avec les doigts, mais dans ce cas on ne peut plus controler la tension. Me goure-je ?

[fjgaston]

Pour le cassage de fil, ça dépend du couple du moteur que tu utilises, avec mon moteur, dés que je tire trop fort sur le fil il s'arrête de tourner car il a un couple un peu faible.

L'intérêt de tenir le fil avec les doigt est :
1 - de guider le fil et donc de pouvoir contrôler la façon dont le fil s'enroule sur la bobine, à savoir qu'un machine fait des spires parallèles les unes aux autres, ce qui crée un effet de condensateur entre les spires ce qui bouffe de la dynamique et modifie le son (voir filtres et déphasage sur google)
2 - Contrôler la tension du fil.

Pour le guidage, je le fait à la main directement, sans gant ni produit, d'ailleurs, cela permet de bien ressentir la tension du fil, qui est déjà difficile à contrôler de cette manière. pendant le bobinage il suffit de guider le fil de gauche à droite puis de droite à gauche (c'est à dire du haut au bas de la bobine), ne pas faire des mouvements trop rapides mais ne pas rester non plus trop longtemps immobile sans quoi ça fait des bourrelets et au final, le fil risque de dépasser de la bobine.

voila ce que j'ai constaté avec ma modeste expérience du bobinage mais ma bobineuse est tellement du bricolage que je ce n'est pas forcement une référence.

[Gaelle]

Bah visiblement elle n'est si cheap que ça, j'ai les même observations que toi!

Je suis en train de modifier la mienne de bobineuse et de la passer de 60t/min à 200t/min, si j'en ai le courage je vais ptet bricoler un système de guidage automatique, mais après ça serais con de rester derrière la machine uniquement pour la tension du fil, mais ça ça me parait plus coton à réaliser...

[Fender 46]

bonsoir
j'ai des micros d'une gratte assez pourrie ( comme les micros )
ce sont 3 simples
en fait , je me demandé si je pouvai en transformé 2 en un double ?
j'ai pas trouvé sur le net comment faire , enfin du moins si c'etait possible ...
désolé si cela a deja eté abordé ...

[jearc]

a mon avis il suffit des mettre les bobines cote a cote et de les cabler ensemble.

Sur le papier c est simple mais faut voir le résultat.

Je me suis posé la mm question mais j ai pas fait le test.

Si tu le fais ca m interèsse de savoir ce que ca donne.

[Fender 46]

oki !
donc en gros , je relis les deux micros ensembles sur les meme cables , le tout relié aux potar et jack etc et je test , c'est tout ?
pas de risque de griller quoi que ce soit ?

[docteur.bondage]

les micros doivent être reverse wound / reverse polarity. En gros, en hors-phase électriquement et en hors-phase magnétiquement, donc en phase à la fin, pour éliminer les parasites électriques qui ne sont pas influencés par le magnétisme.

La méthode bricolo-rapido :

- tu prends le micro milieu et un des deux autres. ils doivent s'attirer par le dessus (donc un sud et un nord pour les polarités). s'ils s'attirent par le derrière, c'est dégueulasse, jettent ces micros sodomites

- si ce n'est pas le cas, tu dois inverser la polarité d'un des micros. ce n'est possible que si c'est des aimants céramiques, donc, des aimants rapportés au cul du micro (2 barettes parallèles). Pas comme ça où les plots sont en alnico :
http://www.chrisguitars.com/pickup-fen7 ... bridge.jpg
inverse chacune des barrettes de 180° autour de l'axe le plus long de l'aimant. Bon courage, parce que, quand tu en aura collé une, l'autre barrette, de la même polarité, sera repoussée :mrgreen: . Si ce n'est pas le cas, tu t'es gouré

-ensuite, tu accoles les 2 micros simples (le mieux, c'est de coller les deux caches), et tu branches le noir de l'un dans le couleur de l'autre... si le son est trop faible, fin et aigu, branche le noir du premier dans le noir du deuxième (ils recommencent, les salopiauds ).

Tu as, théoriquement, un double bobinage "humbucking" :D avec toutes les combinaisons possibles entre les deux...

comme c'est des micros merdiques, tente le triple !!! avec selection de bobinage et de phase à la Brian May !!
http://pop.youtube.com/watch?v=33JvRVjf-N8
Bismila, NO !! we will not let him go !! let him go !! :mdr4:

[Fender 46]

mais qu'il est fou ce captain.bondage
mais qu'il est intelligent !
merci pour ta reponse :)
un triple , c'est bien ?
je vais faire des tofs toute a l'heure des micro , on y verra plus clair parce que la , c'est tres bien expliqué mais jsuis un peu largué ... lol
brian may , ca c'est du son
je vais mangé et je me met a reflechir
a tte
MERCI beaucoup captain :app:

[Fender 46]

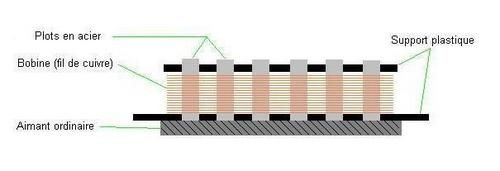

alors voila j'ai exactement ca sur mes 3 micros

y'a moyen de faire quelque chose ?
quand tu dit qu'il faut qu'ils s'attirent par le dessus , c'est par les plots en acier c'est ca ?
parce que les miens s'attirent par les deux aimants , les plots en acier et aussi par plots en acier sur un et aimant de l'autre.

[Kralizec]

T'inquiète c'est bon, si ils s'attirent "par le dessus", normal qu'ils s'attirent aussi "par le dessous". En fait les micros ne sont pas gays mais bi !!!

[Fender 46]

lol personne n'est parfait ...
j'suis en train de faire un test , je vais brancher les 2 micros ensembles
si j'ai qu'un micro , je ne peut qu'avoir un seul potar nan ?
si j'en met deux , j'en aurai un pour le volume et l'autre je peut en faire quoi ? lol

[Pef]

Commande passé pour moi aussi (pour le fil) J'ai pris chez stewmac vu que j'avais d'autre trucs a prendre. Au final, c'est pas plus cher que chez wires si on commande autre chose ...

Par contre je suis tombé sur un truc... Je me tate franchement de chez franchement.

http://www.q-tuner.com/

C'est carement faisable, et ca a l'aire d'être carrément bien... en tout cas les sample les harmonique sont complètement démentes.

Pour info il y'a 2 brevet:
1 pour le fait de mettre les bobines paralleles au cordes: c'est francais qui l'a deposé en 1982 ref: WO8204156A
Et l'autre qui le reprend le systeme et ajoute modifie quelques trucs (la par contre c'est la boite q-tuner qui l'a deposé)
ref US5354949A1

Je sens que je vais essayer de faire ceux ci ....

[Fender 46]

WOW c'est quoi ce truc de fou ...
c'est fou le son qui sort de ces micros
impressionante les harmoniques ...


sinon , je vais rebobiné mes micro de merde ( pour qu'ils soient un peu mieux .. )
donc avec un simple je vais faire un double , et le simple qu'il me reste , faire un simple
seulement , je veux que 2 potar et un switch pour passé d'un micro a l'autre ( du simple manche ou " double " chevalet )
quelqu'un a un schema de cablage pour ca ?

[steve2a]

Yaisse ! :)

Voilà, j'ai terminé mon premier micro qui fonctionne (le premier etait HS, voir le topic de mon second projet), et je suis heureux comme un pape.
J'ai d'abord rajouté sur ma bobineuse, deux butées guide fil, bricolées avec un axe de chariot de lecteur CD Rom, et deux entretoises laiton repercées, ça permet de bobiner avec un peu plus de sécurité sans avoir peur d'aller jusqu'au bord.



Et voila le résultat : 7300 tours de fil "guitar wire" machin (.061) de chez wires.co.uk, et les aimants alnico V de chez conrad :



Je l'ai testé en direct sur le jack, à la clodo (avec des pinces croco), et en le faisant surplomber les cordes, et j'étais content de voir qu'il sonnait ! :)
=> des tests plus approfondis bientôt ...

vivement que je termine la gratte !!!



A++

Steve

[raoul®]

Bravo mon petit swift :linux:

[blaireau]

:app: :app: :app: :app: :app: :app: :app: :app: :app: (je voulais en mettre 7300 mais finalement je vais en faire encore deux et puis ça suffira :sif: ) :app: :app:

[guyzard]

Steeve, franchement tu es balèze... Une telle polyvalence... bravo ! :app:

[Kralizec]

Beau boulot !
