Bonjour à tous !
Je n'ai pas fait de post depuis un petit moment et pourtant j'ai bien avancé sur le projet ! Du coup ce post sera long mais un peu moins détaillé que les autres.
Commençons d’abords par la suite de la fabrication du clavier !

J'ai défoncé une rainure (sur chaque joue du clavier) où viendra se loger la plaque où seront posé les sillets des chanterelles :


J'ai aussi découpé l'avant du clavier afin que celui-ci soit légèrement penché :


Le résultat une fois découpé :


Ici on voit toute les pièces du clavier avant assemblage et collage :


Et ici le clavier assemblé juste avant collage :


On colle le tout :


Et voilà le résultat !


Ici on vois toutes les touches :


Ensuite il m'a fallu ajuster la largeur des touches afin qu'elles puissent être toutes côte-à-côte :




Ensuite je me suis attelé au devant des touches des altérations. J'ai pris un carrelet d'ébène d'environ 1cm de largeur et j'ai défoncé une rainure de 5mm de large et 4-5mm de profondeur sur une face. Pour cela j'ai transformé la défonceuse en mini-toupie à l'aide d'un petit montage (je regarderai une autre fois pour me fabriqué une table de défonceuse).


La baguette une fois défoncée :



D'ailleurs je viens de ma rendre compte que je n'ai pas fait de photos des touches des altérations une fois fini. J'en ferai une à l'occasion, promis ! J'ai découpé la baguette afin d'avoir un bout pour chaque touche (avec des longueurs très précises afin que les touches soient aussi côte-à-côte une fois misent en place). J'ai ensuite collé le bout des touches des altérations dans la rainure.

Ensuite j'ai attaqué la fabrication des sautereaux. C'est très répétitif à faire (une cinquantaine à faire) ! J'ai découpé les sautereaux dans une baguette acheté toute prête et ensuite j'ai découpé leur bout afin de leur faire un pied :


Ensuite j'ai cassé les angles à l'aide d'un couteau et je les ai passés de force dans des trous percé dans un morceau de ferraille (je commence par un trou de 4,2mm puis 4,1mm puis 4mm).


Ensuite j'ai percé les touches avec une mèche de 3,8mm


Ici on voit le clavier avec la première rangé de sautereau mise en place. On peut aussi voir sur le côté du clavier 1 des 2 sillets des bourdons (en bas à gauche de la photo) :


J'ai aussi fabriqué les 2 chevalets des bourdons et de la trompette. J'ai utilisé les fameuses vis que j'avais tournées à la perceuse il y a quelque mois. Cela permet d'avoir des chevalets réglables (on peut régler l’appui du bourdon sur la roue).


Voilà la vielle avec le clavier et les chevalets mis en place (pour l'instant ils sont juste posés car le collage s'effectue une fois que j'aurai vernis le tout).


Voilà c'est tout pour aujourd’hui. Je ferai un autre post dans la semaine car j'ai presque fini la tête de la vielle !

Avant de se quitter une petite photo bonus de l'endroit qui me sert d'atelier :wink:



A bientôt

SUITE -->

[manu33]

Wahou ! Je suis vraiment impressionné !
C'est du très beau boulot et quelle minutie pour réussir ça ! chapeau.

[Dagda]

:yeux:

[Naka]

Quel boulot! Ca en fait des pièces de Légo à faire :baleze: Je ne me serais pas douté qu'il y ait autant mécanismes dans une vielle

[Moot]

Ouais pareil, j'imaginais pas autant de pièces!

Tu dois en avoir de la patience!

[babosen]

:app: Ouaip, la classe Baboulaz, même si je n'ai toujours rien compris au mode de fonctionnement de cet ovni... Beau travail... Et projet très sympa....

[jipé]

Super , le prochain instrument , c'est un clavecin ? La fabrication de ta vielle m'y fait un peu penser .

[n1c0]

motivé le gars!!
je dit bravo.
si il te prends d'en refaire une vas faire un tour sur le site de monsieur Kerboeuf, il envoi le paté sur les vielles à roue .

[baboulaz]

Merci les gars pour les encouragements !

si il te prends d'en refaire une vas faire un tour sur le site de monsieur Kerboeuf, il envoi le paté sur les vielles à roue .

Oui J'en referai une ! Pour monsieur Kerboeuf je l'ai rencontré cet été. On a discuté un peu, il était bien sympa !


Sinon j'ai fini la tête de la vielle hier soir (les photos arrivent dans la semaine). Il me reste 1 ou 2 petits trucs et après je pourrai poncer, vernir, et enfin assembler le tout pour pouvoir en jouer

[tubart]

Rôôôôôôôô mazette... C'est vraiment un instrument délirant... C'est très bien réalisé tout ça, ça donne envie de se lancer, m'enfin après, il faut en jouer :siffle:

[babosen]

...Et avoir un entourage "réceptif"...

[RomskiBoy]

C'est chouette.

[low-tide]

...Et avoir un entourage "réceptif"...

C'est un peu ce que je me disais. Du coup j'ai été voir sur YT.
http://www.youtube.com/watch?v=DKG1cSTKPAI[/video]

Je ne connais pas l'histoire de cet instrument, je me demandais, par quel processus on en est arrivé à concevoir ce genre d'objet à priori improbable. Cela devait répondre à une attente "sonore" ou culturel? Ou les deux à la fois? (j'ai pas l'impression d'être très clair...).
En tout cas chapeau pour la construction.

[n1c0]

tien quand on parle des vielles Kerboeuf en voila une qui montre le bout de son nez

c'est un instrument traditionnel mais je ne sais plus d'où :/

[baboulaz]

Bonjours à tous

Aujourd'hui nous allons voir la construction de la tête de la vielle et le début du vernissage !

Mais avant de commencer laissez-moi vous présenter une petite nouvelle à la maison : Une Kity 613 qui va dorénavant bien me servir


Commençons donc par la fabrication de la tête. J'ai pris un débit de 150*100*100. J'ai "creusé" à l'aide d'une scie circulaire le dessous de la tête (Je n'ai pas fait de photos car je n'ai pas fait ça chez moi).



Ensuite découpe des contours à l'aide de la nouvelle Kity.


J'ai percé les trous des mécaniques en utilisant plein de petites cales afin d'avoir les trous bien dans l'axe voulu.


J'ai voulu faire une tête sculptée comme les vielles traditionnelles. Mais n'ayant jamais fait de sculpture auparavant, je me suis dit je teste de faire quelque chose si ce n'est pas trop moche je garde sinon je coupe le bout de la tête !



Je suis encore loin des vrais têtes de vielles sculptées, mais je quand même très satisfait pour une première fois donc j'ai décidé de la garder !


Ensuite j'ai préparé et découpé le cordier:



Le voilà une fois fini :


Après ça j'ai pu m'attaquer au ponçage de toutes les pièces de la vielle. D’abord au 100 puis au 180 au 500 et enfin au 1000. (je n'ai pas fait de photos car pas très intéressant de voir de la poussière de partout).
Une fois le tout bien poncé, j'ai passé une couche d'huile de lin de partout et j'ai laissé sécher.

J'ai pu ensuite passer un bouche-pore. J'ai saupoudré de la poudre de pierre ponce et à l'aide d'un tampon imbibé d'alcool et d'un peu d'huile de lin, et j'ai frotté en faisant des ronds de partout :

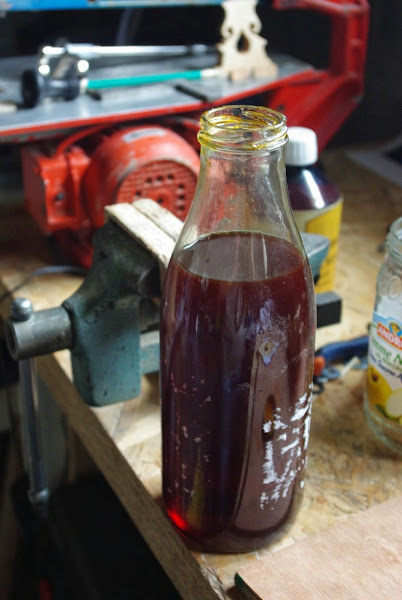

J'ai aussi préparé en parallèle une bouteille de vernis : J'ai rempli 1/3 de la bouteille de paillettes de gomme-laque et j'ai complété jusque en haut avec de l'alcool à 95%. Après quelques jours ça donne ça :


Pour le vernis au tampon j'ai utilisé un tampon que j'imbibe régulièrement de vernis et sur lequel j'ajoute une goutte d'huile de vaseline pour que ça glisse bien sur le bois.


Un aperçu après la première couche :


Une fois la première couche de vernis bien sec, j'ai saupoudré à nouveau toute la vielle avec de la poudre de pierre ponce et j'ai frotté avec un papier journal mis en boule, toujours en faisant des ronds, afin d'égaliser le vernis.


Voilà il me reste plus qu'à faire 7-8 couches de vernis... et après je pourrai coller le tout.

A la prochaine !

[Dagda]

La petite claque du lundi matin :aie:

C'est mortel !

D.

[fidler]

Putain, c'est sur... J'aime bien la tête sculptée, très "naïf " c'est super :app: :app: :app:

[manu33]

Je trouve ce projet vraiment génial. C'est comme vivre au pays de la guitare et aller visiter une autre contrée avec un guide passionnant. Et quel boulot !

[babosen]

Super intéressant... Et beau...
