Mandoline 5 cordes, vernis finit, polissage fait, photos

[fidler]

Hello,

Je commence un projet de mandoline 5 cordes, solid body avec un multi diapason qui sera de 370 / 400 . Je voulais un instru assez gros comme un guitare mais qui puisse coller esthétiquement avec un manche très court...

je suis arrivé à ce plan :



Quand je vois certaines grosses guitares de jazz, je me dit que ça ne devrait pas trop choquer

Pour les bois: une table en sycomore ondé



Pour le corps, un morceau de noyer :



Là je l'ai passé à l'alcool mais cà ne rend pas terrible en fait, il y a une partie ondée et un partie spalted.
Ca c'est donc le corps vu de l'arrière. J'ai commencé la cavité électro.

Pour le manche, un morceau de sipo. J'ai déjà commencé à le détourer, fait le canal du truss, commencé le truss.





Voila ou j'en suis pour le moment.
La table sera légèrement sculptée ainsi que le dos ( plus légèrement encore pour le dos )

Pour la touche, je ne sais pas encore, peut être du cocobolo ou ébène si j'en trouve une

[Jojobilou]

Miam miam le noyer !!! :linux:

Perso j'aime bien le design, mais je verrais plus un léger décalage entre les deux cornes... :wink:

Bonne luthe amigo !!!

[ynos313]

J'aime bien, ça choque un peu au début la taille du corps par rapport au manche, mais en fait je pense que ça passera plutôt bien.

Joli bois

[Meeck]

On dirait un peu un strat' quand même

[fidler]

:mrgreen: En fait c'est 1 demie télé retournée ... J'avais essayé avec un décalage, mais je préfère sans

[Gaelle]

Ouhlà j'aime pas du tout...
je verrais plutôt un corps très rond avec des cornes toutes pitites!
Après c'est toi que ça regarde hein! :mrgreen:

Par contre techniquement ça m'intéresse!

[fidler]

Ah ben oui, mais moi je suis fan de télé donc...

[ludobag]

tu fais tes truss
je suis pas assez confiant en mes capacité sachant que je sais pas quoi prendre comme acier et de 2 c'est beaucoup de taff en plus

tu mets un B bender :prr:
mais c'est sympas :linux:

[fidler]

pour le truss c'est pas trop compliqué, une tige filetée avec un bout soudé en T pour la caler dans le talon, et de l'autre côté une "rondelle" prise dans le bois et un écrou stop.
Le tout c'est de lui donner un cambrure et mettre des cales dans la rainure pour la maintenir en forme. Comme les simples dans les Fenders.

Mais sur tes photos je trouve les corps trop "petits", j'avais vraiment envie d'un corps genre grosse gratte de jazz J'essaierai de retrouver des photos...

[ludobag]

:non1: pas une tige fileté ,j en ai deja cassé au boulot et de la 20 de Ø
c'est trop fragile il vaut mieux partir d'un rond que l'on filte :wink:
mais je m'interroge sur le type d'acier à mon avis faible teneur en carbone ?
:mrgreen:

[fidler]

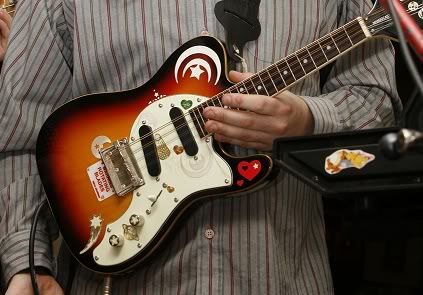

un genre comme ça:



ou comme ça plutôt:

[ludobag]

et pourquoi pas une f5 ? :ang:
http://www.leblogquigratte.fr/wp-conten ... dolin2.jpg

[fidler]

Une F5, ce sera pour plus tard, surement une 3 points



Pour le truss, tu penses qu'en tige filetée ça ne tiendra pas ? parce que j'ai pas de quoi filter le rond d'acier :triste:

[ludobag]

c'est pas que ça tient pas mais la resistance d'une tige filetée dépend de la mnière ou elle a été obtenu
1 par usinage dans de l'acier avec des bonnes propriété mécanique ça roule
2 par roulage dans des machines c'est moin bien mais ça peut encore aller
3 par compression dans un moule c'est pas top surtout si elle vient de chine avec de l'acier à ferrer les lapins
tu prends ta scie à métaux tu appuis normalement si ça marque tout de suite c'est pas bon ça casseras
j ai essayé de couper une visse de pontet fender ça ma usé la scie :mrgreen: donc là c'est du bon acier
il te faut une filière pour tarauder ,un tourne à gauche et un peu d'huile de coupe (tu trouves ça en gsb et c'est pas excessif )
le tout c'est de trouver de l'acier avec des bonnes caractéristiques la tige fileté de gsb s'en ai pas normalement :wink:
à la rigueur si tu trouves de la corde à piano en mag de modelisme c'est costaud comme acier déja :wink:

[jipé]

Moi j'aime bien la forme et le gros corps , et pour les truss je les fabrique avec de la tige filetée et je n'en ai jamais cassé un , si tu es obligé de serrer ton truss jusqu'à arriver au point de rupture d'une tige filetée de 6mm , c'est qu'il y a un problème , non? :siffle:

[chrisv]

Le problème de toute façon c'est pas l'acier, c'est les soudures. Bon sur un simple action pas trop de soucis, c'est de la bonne grosse soudure. Sur un double c'est plus critique ...
Et je dis pas ça par ce que je viens d'en casser un pour la deuxième fois :kalash: :kalash:

[caribou]

Oui, sur une tige de truss rod les efforts ne sont pas si énormes qu'ils en ont l'air. Et on peut se passer de soudure en pliant l'extrémité de la tige à 90° et en laissant 2 ou 3cm qui viendront s'enfoncer dans un trou pratiqué au bout de la rainure (coté corps évidemment).
Je ne fais plus mes tige moi même vu le temps que ça prend comparé au prix d'une tige toute faite mais je les ai fabriqué pendant plusieurs années et sans aucun soucis.

[Galadan]

un genre comme ça:



ou comme ça plutôt:

Ça c'est carrément superbe! Les deux!

[fidler]

Oui elles sont belles hein
Pour la tige filletée, j'ai voulu la tordre au début comme dit Franck, mais mon chalumeau de chauffait pas assez et la tige pétait à chaque fois. J'ai donc sorti la soudure à l'arc pour souder un petit morceau en travers au bout
De plus je suis obligé de la faire moi même car rien n'est standard.

[jipé]

Le problème de toute façon c'est pas l'acier, c'est les soudures

Ce que je fais , c'est , sur le morceau de fer plat qui sert d'arrêt , je taraude au diamètre de ma tige filetée , je la visse et ensuite je brase au chalumeau , pareil pour la vis de réglage , je prend un tube fileté , trouvable en GSB , c'est des tubes qui servent à rallonger les tiges filetées , une vis 6 pans creux que je recoupe pour laisser une bonne marge de filets à l'intérieur du tube pour se visser sur le truss , un coup de brasure , et roule .

EDIT : J'ai oublié un truc , la rondelle , j' en utilise une en laiton ou bronze , je ne sais pas , trouvable aussi en GSB , c'est des rondelles de paumelles . Je pense que ça diminue les frictions .
