Modification d'un Fender Champion 600
Bonjour tout le monde!
La semaine dernière, les lampes de mon Champion 600 m'ont laché. Pour ceux qui ne le connaissent pas, c'est un petit ampli 5W tout lampes.
J'aime beaucoup le son de cet ampli, c'est nickel pour travailler chez moi. Mais c'est vrai que quand on pousse un peu le son (à partir de la moitié du volume), ça devient très vite criard et inutilisable...
Du coup, en cherchant quelles lampes j'allais commander pour remplacer les miennes, je suis tombé là-dessus. C'est un tuto qui explique que le changement du HP améliore pas mal le son, notamment lorsqu'on pousse un peu le volume.
Ni une ni deux, je me suis lancé. Je vous fait donc part de la transformation, avec quelques photos pour illustrer.

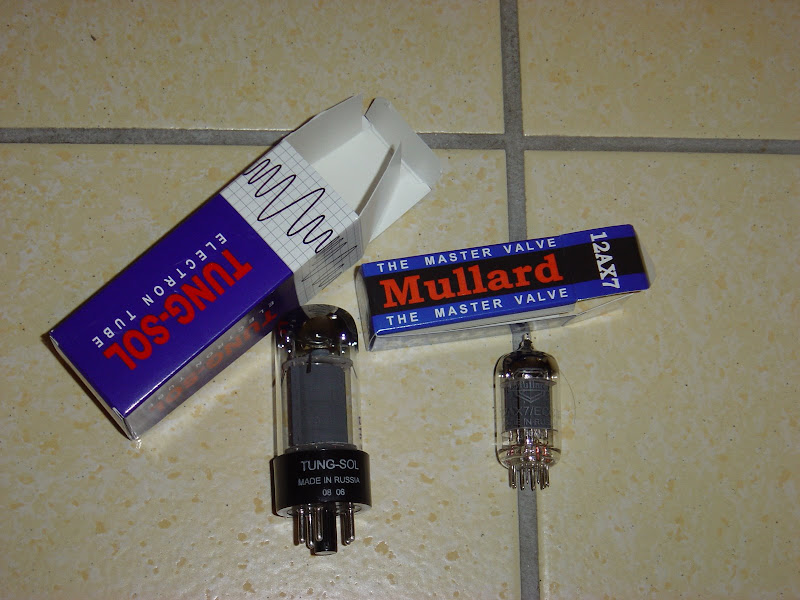

J'ai donc commandé les lampes :

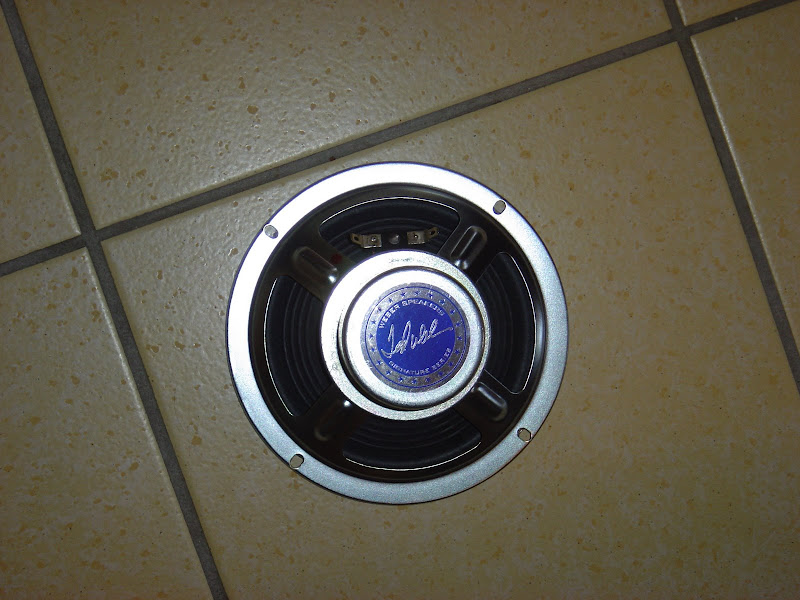

et le haut-parleur :
Un petit coup d'oeil à l'arrière de l'ampli :
On retire la plaque (4 vis) :

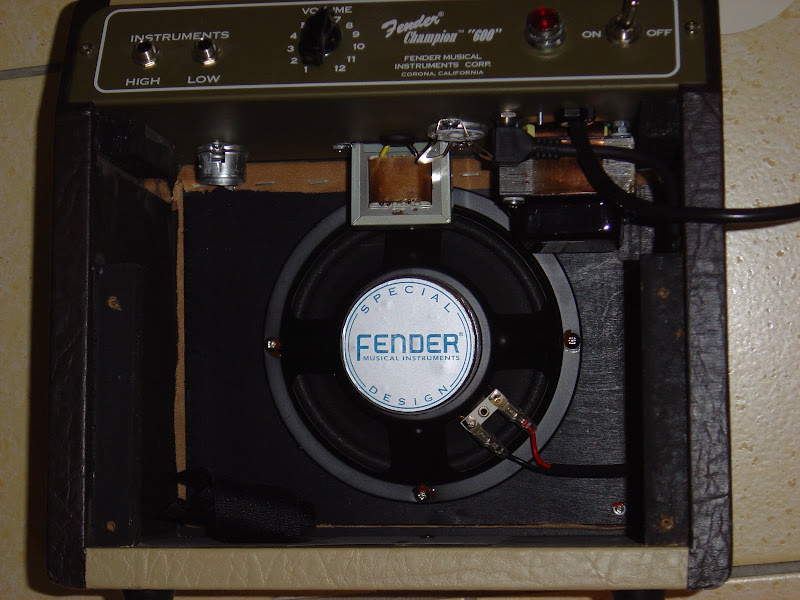

Puis on retire les lampes, en tirant doucement dessus. Pour la 12AX7 (la petite, à gauche), il faut d'abord retirer le cache en métal en le faisant pivoter d'abord puis en tirant dessus :
Puis on débrache puis on dévisse le haut-parleur (4 vis). La vis du haut n'est pas accessible, j'ai dû démonter le bloc électronique en haut (2 vis du dessus et 2 vis sur les côtés).

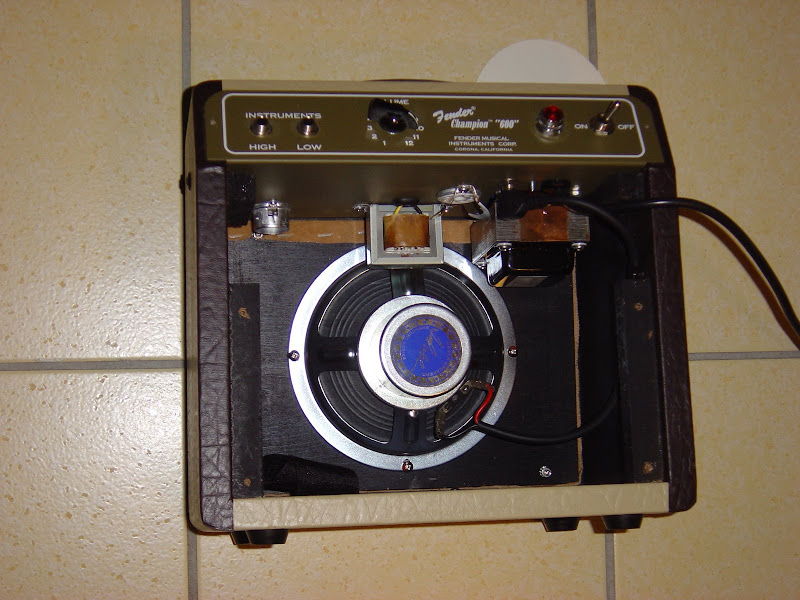

Puis on met le nouveau haut-parleur :

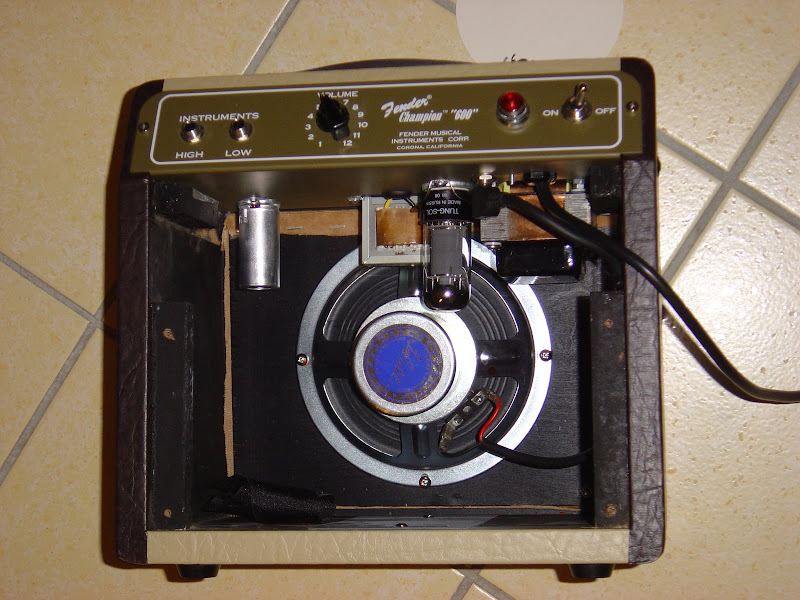

Enfin, on remet les lampes :
Et voilà!
On remet la plaque arrière, on prie pour que ça n'explose pas, et on branche...
Nickel. Le son est excellent, on sent que le HP est un peu jeune, il est un peu "rigide", mais c'est déjà très bon. On peut pousser le volume sans que ça devienne trop criard, et ça crunche de manière très agréable.
J'aurais bien mis des samples histoire que ça soit intéressant, mais j'ai rien pour capturer le son de manière correcte... j'ai tenté avec mon appareil photo, mais ça rend rien!
Bilan : C'est très facile à faire, je suis vraiment une grosse quiche en electronique, mais à part enlever des vis et débrancher le HP, y'a pas grand chose à faire...
D'un point de vue financier :
- J'ai acheté les lampes chez Tube Amp Doctor : une Mullard 12AX7 (25€) et une Tung-Sol 6V6GT (13.4€) pour un total de 46€ fdp compris.
- Pour le HP Weber, on a pas trop le choix, il faut commander direct chez Weber. J'ai donc pris le modèle 6" signature AlNiCo (Partially Ribbed Cone) à 45$. Il faut compter 50$ de fdp donc total de 72€.
Ce qui monte le tout à 118€. Donc certes c'est pas donné, mais ça augmente quand même pas mal les possibilités de ce petit ampli. On peut désormais le sortir de l'appart afin de le faire crier dans des endroits un poil plus grands. :linux:
La semaine dernière, les lampes de mon Champion 600 m'ont laché. Pour ceux qui ne le connaissent pas, c'est un petit ampli 5W tout lampes.
J'aime beaucoup le son de cet ampli, c'est nickel pour travailler chez moi. Mais c'est vrai que quand on pousse un peu le son (à partir de la moitié du volume), ça devient très vite criard et inutilisable...
Du coup, en cherchant quelles lampes j'allais commander pour remplacer les miennes, je suis tombé là-dessus. C'est un tuto qui explique que le changement du HP améliore pas mal le son, notamment lorsqu'on pousse un peu le volume.
Ni une ni deux, je me suis lancé. Je vous fait donc part de la transformation, avec quelques photos pour illustrer.
J'ai donc commandé les lampes :
et le haut-parleur :
Un petit coup d'oeil à l'arrière de l'ampli :
On retire la plaque (4 vis) :
Puis on retire les lampes, en tirant doucement dessus. Pour la 12AX7 (la petite, à gauche), il faut d'abord retirer le cache en métal en le faisant pivoter d'abord puis en tirant dessus :
Puis on débrache puis on dévisse le haut-parleur (4 vis). La vis du haut n'est pas accessible, j'ai dû démonter le bloc électronique en haut (2 vis du dessus et 2 vis sur les côtés).
Puis on met le nouveau haut-parleur :
Enfin, on remet les lampes :
Et voilà!
On remet la plaque arrière, on prie pour que ça n'explose pas, et on branche...
Nickel. Le son est excellent, on sent que le HP est un peu jeune, il est un peu "rigide", mais c'est déjà très bon. On peut pousser le volume sans que ça devienne trop criard, et ça crunche de manière très agréable.
J'aurais bien mis des samples histoire que ça soit intéressant, mais j'ai rien pour capturer le son de manière correcte... j'ai tenté avec mon appareil photo, mais ça rend rien!
Bilan : C'est très facile à faire, je suis vraiment une grosse quiche en electronique, mais à part enlever des vis et débrancher le HP, y'a pas grand chose à faire...
D'un point de vue financier :
- J'ai acheté les lampes chez Tube Amp Doctor : une Mullard 12AX7 (25€) et une Tung-Sol 6V6GT (13.4€) pour un total de 46€ fdp compris.
- Pour le HP Weber, on a pas trop le choix, il faut commander direct chez Weber. J'ai donc pris le modèle 6" signature AlNiCo (Partially Ribbed Cone) à 45$. Il faut compter 50$ de fdp donc total de 72€.
Ce qui monte le tout à 118€. Donc certes c'est pas donné, mais ça augmente quand même pas mal les possibilités de ce petit ampli. On peut désormais le sortir de l'appart afin de le faire crier dans des endroits un poil plus grands. :linux:
Attention, la culture nuit gravement à la connerie.
Kapouéééé
Kapouéééé
- Beren
- Mais tais-toi !!!
- Messages : 8282
- Enregistré le : mer. 14 déc. 2005 11:47
- Nombre de guitares fabriquées : 4
- Localisation : PACA
- Contact :
Re: Modification d'un Fender Champion 600
bien joué :D
j'envisage également de changer le HP de mon C30... mais j'ai pas encore pris le temps de me renseigner sur les caractéristiques des diffèrents HP 12' que je pourrais monter...faudrait vraiment que je le fasse...
j'envisage également de changer le HP de mon C30... mais j'ai pas encore pris le temps de me renseigner sur les caractéristiques des diffèrents HP 12' que je pourrais monter...faudrait vraiment que je le fasse...
"ça rentre tout seul, pas besoin d'appuyer, faut la laisser faire, juste la balader "
blaireau : 02 Sep 10, 18:46
blaireau : 02 Sep 10, 18:46
- ludobag
- Citoyen d'honneur de Ehlapointcom
- Messages : 12198
- Enregistré le : dim. 25 mai 2008 13:24
- Nombre de guitares fabriquées : 0
- Localisation : Vauvert
Re: Modification d'un Fender Champion 600
:app:
sympa comme modif je y avais pensé pendant un moment mais le son fuzz qui sort de l'ampli à fond risque de me manquer :mrgreen:
c'est vrai j aime bien
sympa comme modif je y avais pensé pendant un moment mais le son fuzz qui sort de l'ampli à fond risque de me manquer :mrgreen:
c'est vrai j aime bien
l'important c'est de continuer de danser!
Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013
http://www.youtube.com/watch?v=UfR0Go2q ... re=related
Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013
http://www.youtube.com/watch?v=UfR0Go2q ... re=related
- antipop0
- Mais tais-toi !!!
- Messages : 3652
- Enregistré le : jeu. 17 nov. 2005 22:11
- Nombre de guitares fabriquées : 6
- Localisation : 742 evergreen terrace
Re: Modification d'un Fender Champion 600
c'est conNoodles a écrit : J'ai donc pris le modèle à 45$. Il faut compter 50$ de fdp :
sinon ça a dû lui faire du bien à ce petit ampli :D
pffffffffff
- Jojobilou
- On m'a enfin doublé !
- Messages : 14630
- Enregistré le : mer. 8 nov. 2006 18:21
- Nombre de guitares fabriquées : 3
- Localisation : Frontenay Rohan Rohan (79)
Re: Modification d'un Fender Champion 600
Pas besoin de réglage de bias ou je sais pas quoi avec les lampes ???
J'ai un jeu de lampes pour mon marshall qui n'est toujours pas monté, faute de trouver un mec compétent pour le faire...
J'ai un jeu de lampes pour mon marshall qui n'est toujours pas monté, faute de trouver un mec compétent pour le faire...
- docteur.bondage
- Désolé le lendemain
- Messages : 7611
- Enregistré le : mar. 11 oct. 2005 19:30
- Nombre de guitares fabriquées : 0
- Localisation : Anciennement chez Noel Mamère.
- Contact :
Re: Modification d'un Fender Champion 600
Class A !!Jojobilou a écrit :Pas besoin de réglage de bias ou je sais pas quoi avec les lampes ???
Sinon, si je vous disais ce que j'ai fais sur mon Valve Junior, vous tourneriez la carte... :mrgreen:
D'ailleurs, dommage que je n'ai pas le temps, il est en panne, c'est soit la lampe de puissance, soit le transfo de sortie (encore qu'il faille que je vérifie aussi l'alim de puissance... :sif: )
L'équation de la Guitare Électrique Idéale selon St Pedro : "7 frettes, 3 cordes, 2 notes par accord, 1 micro. Et 0 potard."
- fidler
- Stradimodo
- Messages : 15606
- Enregistré le : mer. 21 sept. 2005 13:32
- Nombre de guitares fabriquées : 5
- Localisation : Cherbourg
Re: Modification d'un Fender Champion 600
Ben si, zyva, dit nous tout, ça nous intéresse, ( enfin certain surement :sif: )
" Est ce Dieu ou le diable qui a mis 6 cordes à la guitare et 5 doigts à la main ? "
- super_taz
- FAQeur
- Messages : 6841
- Enregistré le : mer. 16 nov. 2005 16:55
- Nombre de guitares fabriquées : 6
- Localisation : Antony (92)
Re: Modification d'un Fender Champion 600
si je ne m'abuse, il y a aussi un reglage de bias sur les classes A :sif:captain.bondage a écrit :Class A !!Jojobilou a écrit :Pas besoin de réglage de bias ou je sais pas quoi avec les lampes ???
Oh, du bist so sexy!You’re so sexy! You’ve made a fire in my pants.
- docteur.bondage
- Désolé le lendemain
- Messages : 7611
- Enregistré le : mar. 11 oct. 2005 19:30
- Nombre de guitares fabriquées : 0
- Localisation : Anciennement chez Noel Mamère.
- Contact :
Re: Modification d'un Fender Champion 600
Moins critique, il me semble, surtout sur un single ended... :heu:super_taz a écrit :si je ne m'abuse, il y a aussi un reglage de bias sur les classes A :sif:
L'équation de la Guitare Électrique Idéale selon St Pedro : "7 frettes, 3 cordes, 2 notes par accord, 1 micro. Et 0 potard."
Re: Modification d'un Fender Champion 600
Si il n'y a qu'une lampe de puissance , y'a pas besoin normalement ?
- docteur.bondage
- Désolé le lendemain
- Messages : 7611
- Enregistré le : mar. 11 oct. 2005 19:30
- Nombre de guitares fabriquées : 0
- Localisation : Anciennement chez Noel Mamère.
- Contact :
Re: Modification d'un Fender Champion 600
Ben, s'il n'y en a qu'une, ça ne peut être que du Class A, vu que la partie puissance, unique, doit être passante sur 360° du cycle.jipé a écrit :Si il n'y a qu'une lampe de puissance , y'a pas besoin normalement ?
Je me demande si la Class A n'est pas self biasing ? :heu:
On a intérêt à réviser la théorie, go to projet G5 !!
L'équation de la Guitare Électrique Idéale selon St Pedro : "7 frettes, 3 cordes, 2 notes par accord, 1 micro. Et 0 potard."
- super_taz
- FAQeur
- Messages : 6841
- Enregistré le : mer. 16 nov. 2005 16:55
- Nombre de guitares fabriquées : 6
- Localisation : Antony (92)
Re: Modification d'un Fender Champion 600
il y a un bien systeme (optionnel) de reglage de bias sur le G5 (je ne l'ai pas monte).
Le bias depend du type de lampe de puissance utilise.
Le bias depend du type de lampe de puissance utilise.
Oh, du bist so sexy!You’re so sexy! You’ve made a fire in my pants.
- Noodles
- Le sevrage sera dur !!
- Messages : 1145
- Enregistré le : mer. 3 oct. 2007 14:12
- Nombre de guitares fabriquées : 2
- Localisation : Brest
Re: Modification d'un Fender Champion 600
Ok, je comprends rien... :mrgreen:
En bon gros naze en élec que je suis, j'ai supposé que tout ça était plug'n'play.
Bias, bias... J'ai déjà entendu le mot mais j'ai aucune idée de ce que c'est! Vous m'intriguez. Je crois que je vais faire un peu de biblio sur le sujet!
Concrètement, régler le bias ça change quoi au niveau du son?
Attention, la culture nuit gravement à la connerie.
Kapouéééé
Kapouéééé
Re: Modification d'un Fender Champion 600
Quoi-que ! j'ai peut être bien dis une connerie plus haut
- ludobag
- Citoyen d'honneur de Ehlapointcom
- Messages : 12198
- Enregistré le : dim. 25 mai 2008 13:24
- Nombre de guitares fabriquées : 0
- Localisation : Vauvert
Re: Modification d'un Fender Champion 600
le réglage du bias c'est pour appairé les caractéristiques des lampes et la y en a qu'une
autrement y a la théorie sur le projet g5 mais c'est hard
en gros t'inquiète pas noddle c'est plug and and play dans ce cas là
as tu déja essayer sur un cab exterieur ?
le mien je lui ai mis les 4 hp 10 de mon classic 50 en 16 ohms (pas de soucis c'est plus donc le transfo de sortie ne crame pas )
ça sonne de chez sonne meme avec les lampes d'origine :linux: mais le soucis c'est qu on perd le coté transportable de l'engin :mrgreen:
et il a un niveau beaucoup plus fort aussi (cest chiant en appart :mrgreen: )
autrement y a la théorie sur le projet g5 mais c'est hard
en gros t'inquiète pas noddle c'est plug and and play dans ce cas là
as tu déja essayer sur un cab exterieur ?
le mien je lui ai mis les 4 hp 10 de mon classic 50 en 16 ohms (pas de soucis c'est plus donc le transfo de sortie ne crame pas )
ça sonne de chez sonne meme avec les lampes d'origine :linux: mais le soucis c'est qu on perd le coté transportable de l'engin :mrgreen:
et il a un niveau beaucoup plus fort aussi (cest chiant en appart :mrgreen: )
l'important c'est de continuer de danser!
Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013
http://www.youtube.com/watch?v=UfR0Go2q ... re=related
Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013
http://www.youtube.com/watch?v=UfR0Go2q ... re=related
- super_taz
- FAQeur
- Messages : 6841
- Enregistré le : mer. 16 nov. 2005 16:55
- Nombre de guitares fabriquées : 6
- Localisation : Antony (92)
Re: Modification d'un Fender Champion 600
pas vraiment!ludobag a écrit :le réglage du bias c'est pour appairé les caractéristiques des lampes et la y en a qu'une
le bias c'est le courant qui traverse le tube au repos, regler le bias permet au tube de fonctionner dans sa plage optimale pour delivrer le meilleur son, et ce, qu'il y en aie une ou plusieurs. Le bias ne se regle que sur les lampes de puissance, pas sur les lampes de preamp ou de redressement.
Ensuite, l'appairage des lampes, c'est un tri, pas un reglage, pour qu'elles aient a peu pres les memes caracteristiques et que l'une ne souffre pas plus que l'autre.
Oh, du bist so sexy!You’re so sexy! You’ve made a fire in my pants.
- docteur.bondage
- Désolé le lendemain
- Messages : 7611
- Enregistré le : mar. 11 oct. 2005 19:30
- Nombre de guitares fabriquées : 0
- Localisation : Anciennement chez Noel Mamère.
- Contact :
Re: Modification d'un Fender Champion 600
Ben, jouer sur le bias des lampes de préamp, ça joue aussi sur le son...super_taz a écrit :le bias c'est le courant qui traverse le tube au repos, regler le bias permet au tube de fonctionner dans sa plage optimale pour delivrer le meilleur son, et ce, qu'il y en aie une ou plusieurs. Le bias ne se regle que sur les lampes de puissance, pas sur les lampes de preamp ou de redressement.
Et sur un single ended class A, il y a de la marge sur le bias du tube de puissance.
A voir, pour info, pour les nazes comme moi, en gros :
http://www.s2amps.com/docs/vj_kit_inst.pdf
L'équation de la Guitare Électrique Idéale selon St Pedro : "7 frettes, 3 cordes, 2 notes par accord, 1 micro. Et 0 potard."
Re: Modification d'un Fender Champion 600
C'est ça , j'avais bien dit une connerie plus haut :mrgreen:pas vraiment!
le bias c'est le courant qui traverse le tube au repos, regler le bias permet au tube de fonctionner dans sa plage optimale pour delivrer le meilleur son, et ce, qu'il y en aie une ou plusieurs
-
- Le sevrage sera dur !!
- Messages : 1313
- Enregistré le : dim. 4 nov. 2007 23:46
- Nombre de guitares fabriquées : 0
- Localisation : lYON
Re: Modification d'un Fender Champion 600
Bon, si on remplace la 12 ax7 par une 12 ay7, on a moins de gain...Mais si on met un Jensen 10" Neodymium on a plus de rendement; Avec ces deux modif, l'ampli a beaucoup plus de son clair...Vraiment beaucoup.
- Noodles
- Le sevrage sera dur !!
- Messages : 1145
- Enregistré le : mer. 3 oct. 2007 14:12
- Nombre de guitares fabriquées : 2
- Localisation : Brest
Re: Modification d'un Fender Champion 600
Bon, j'ai essayé de me documenter aujourd'hui sur la polarisation classe A et le bias... Ben j'y pige pas grand chose :mrgreen:
Y'a pas mal de théorie derrière et je suis un peu noyé.
Donc bon, vu que tout marche bien, je vais pas trop me poser de questions pour le moment, mais je reste alerte sur le sujet.
Par contre, aujourd'hui j'ai reçu une petite surprise... Une facture de 30€ de taxes :pac: (dont 10€ de frais de dossier )
Donc bon, ça commence à faire un poil cher la transformation! J'avais pris le HP Weber car tout le monde en disait du bien et que j'y connais rien, mais si vous connaissez un bon ampli achetable en France, ça vaut peut-être plus le coup!
Y'a pas mal de théorie derrière et je suis un peu noyé.
Donc bon, vu que tout marche bien, je vais pas trop me poser de questions pour le moment, mais je reste alerte sur le sujet.
Par contre, aujourd'hui j'ai reçu une petite surprise... Une facture de 30€ de taxes :pac: (dont 10€ de frais de dossier )
Donc bon, ça commence à faire un poil cher la transformation! J'avais pris le HP Weber car tout le monde en disait du bien et que j'y connais rien, mais si vous connaissez un bon ampli achetable en France, ça vaut peut-être plus le coup!
Attention, la culture nuit gravement à la connerie.
Kapouéééé
Kapouéééé
