Une 335 en 4
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Pas de souci Christian, tu fais bien
J'ai attaqué le tenon.

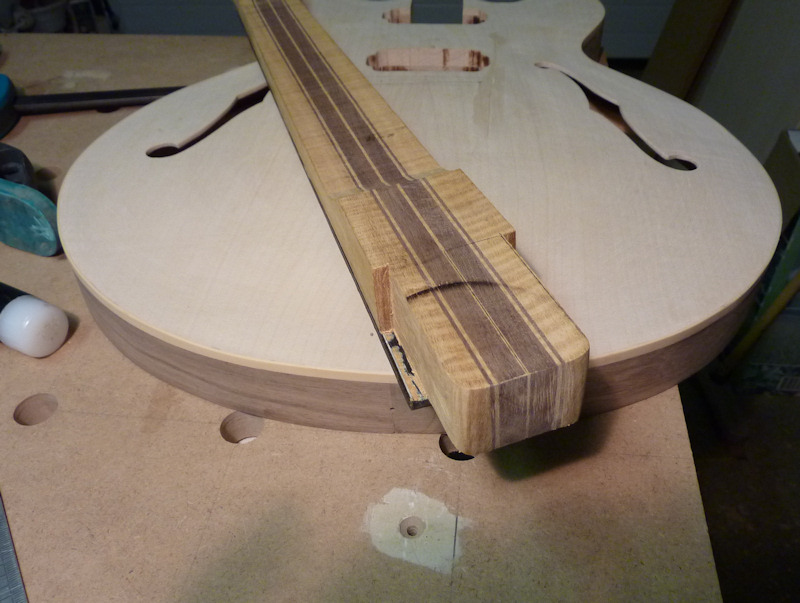

D'abord 4 coups de scie à ruban jusqu'à la touche, pour dégrossir. Ensuite c'est tout au ciseau, en enlevant 1/10ème par 1/10ème et en contrôlant systématiquement.
C'est un peu fastidieux, mais je ne vois pas comment faire autrement (enfin, la prochaine fois je le ferai avant de coller la touche).

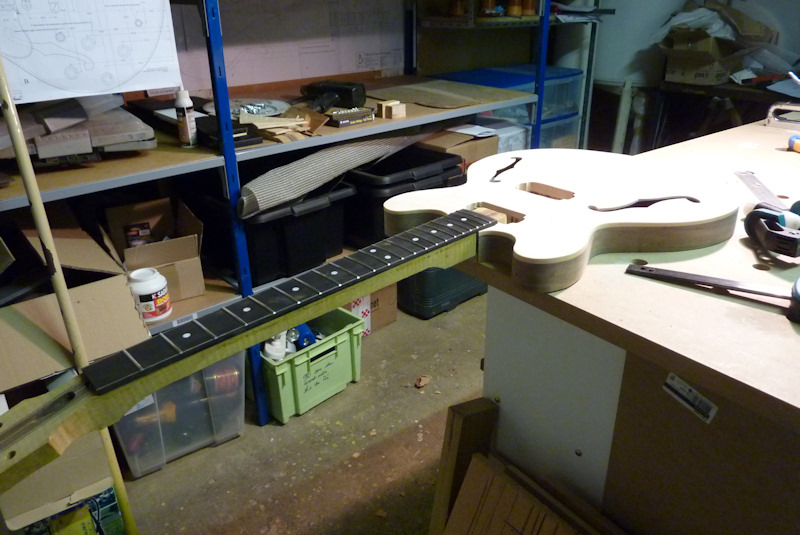

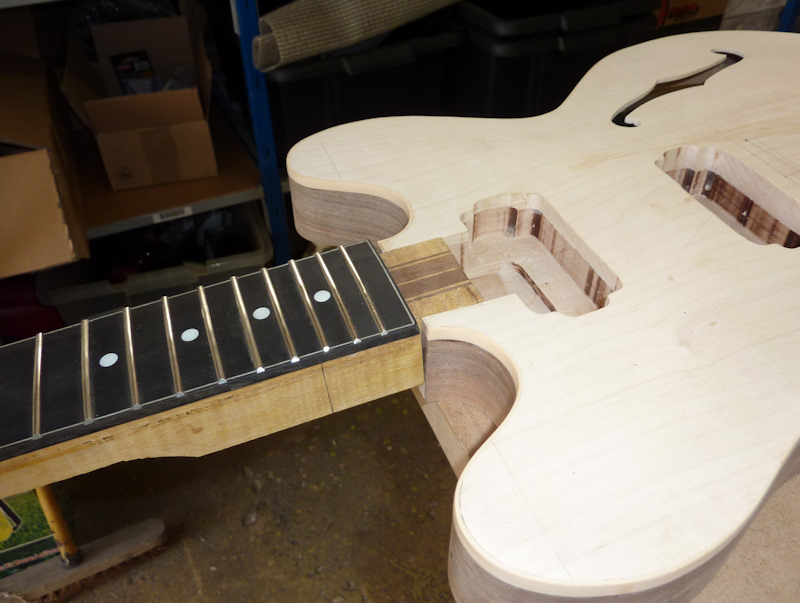

Là c'est ajusté bien serré, le manche tient tout seul sans problème
Faudra bien reporter les 3.5° sur la face verticale du manche

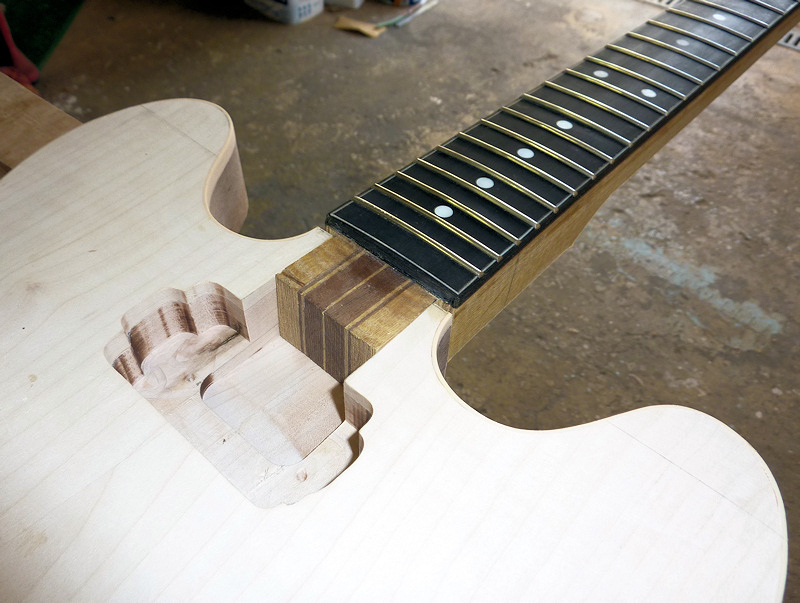

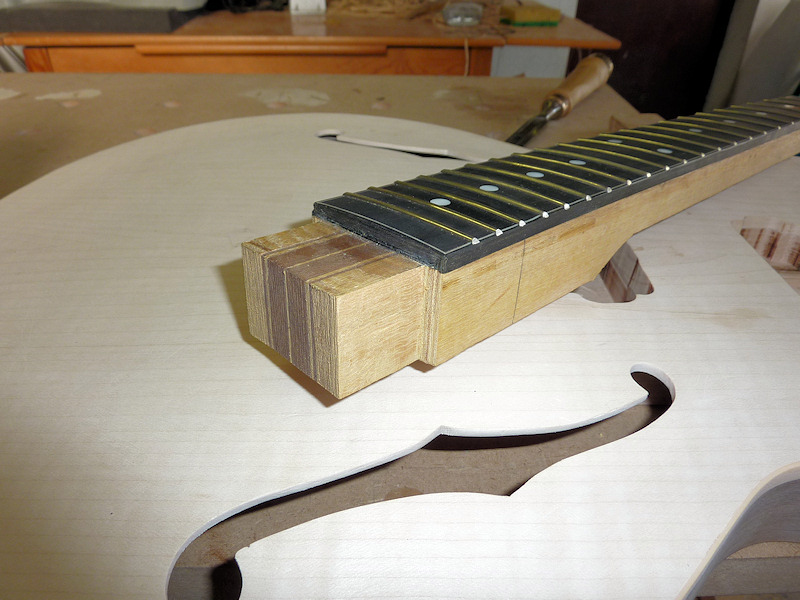

Voilà où j'en suis pour le moment. Ensuite il va falloir prolonger ça sous la touche jusqu'au trait de crayon. ça va être ciseau à bois encore, je ne vois pas comment m'y prendre autrement, si vous avez une autre méthode, faites partager
J'ai attaqué le tenon.
D'abord 4 coups de scie à ruban jusqu'à la touche, pour dégrossir. Ensuite c'est tout au ciseau, en enlevant 1/10ème par 1/10ème et en contrôlant systématiquement.
C'est un peu fastidieux, mais je ne vois pas comment faire autrement (enfin, la prochaine fois je le ferai avant de coller la touche).

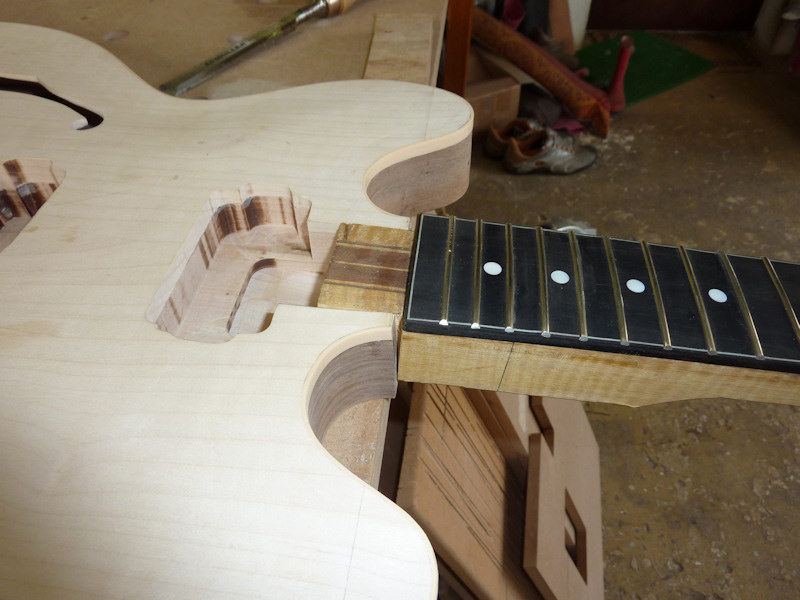

Là c'est ajusté bien serré, le manche tient tout seul sans problème
Faudra bien reporter les 3.5° sur la face verticale du manche
Voilà où j'en suis pour le moment. Ensuite il va falloir prolonger ça sous la touche jusqu'au trait de crayon. ça va être ciseau à bois encore, je ne vois pas comment m'y prendre autrement, si vous avez une autre méthode, faites partager
- Champy
- prefere poster qu'aller en vacances
- Messages : 492
- Enregistré le : mer. 26 oct. 2011 18:24
- Nombre de guitares fabriquées : 99
- Localisation : Bordeaux sud
- Contact :
Re: Une 335 en 4
Bonsoir Denis
Ta touche est absolument magnifique !
Je suis bien incapable de faire aussi bien :triste: et je n'oserai pas mettre dessus les gros knackis articulés qui me servent de doigts.
Sinon, tu n'as pas peur que la portée longitudinale du tenon soit un peu... limite ?
De visu, il me semble qu'elle doit faire 35 à 40 mm...
Pourquoi avoir coupé le tenon si 'short' ?
Il aurait pu faire 15 à 20 mm de plus sans aucune gène, me semble t-il !
Heureusement, il a une hauteur assez importante. Ce qui devrait assurer l'essentiel pour la jonction collée.
Il me tarde de voir cette beauté dans sa phase de finition :app:
Bon courage.
@+
Amicalement, Champy
Ta touche est absolument magnifique !
Je suis bien incapable de faire aussi bien :triste: et je n'oserai pas mettre dessus les gros knackis articulés qui me servent de doigts.
Sinon, tu n'as pas peur que la portée longitudinale du tenon soit un peu... limite ?
De visu, il me semble qu'elle doit faire 35 à 40 mm...
Pourquoi avoir coupé le tenon si 'short' ?
Il aurait pu faire 15 à 20 mm de plus sans aucune gène, me semble t-il !
Heureusement, il a une hauteur assez importante. Ce qui devrait assurer l'essentiel pour la jonction collée.
Il me tarde de voir cette beauté dans sa phase de finition :app:
Bon courage.
@+
Amicalement, Champy
Quelques-unes ici : http://www.champyS.blogspot.com
-
- Membre actif
- Messages : 21
- Enregistré le : ven. 20 juil. 2012 11:01
- Nombre de guitares fabriquées : 0
Re: Une 335 en 4
Merci pour tout vos conseils .
En lisant vos réponses, je me suis rendu compte de la stupidité de ma question.
Je vais suivre ton projet avec attention, car très pédagogique pour moi
En lisant vos réponses, je me suis rendu compte de la stupidité de ma question.
Je vais suivre ton projet avec attention, car très pédagogique pour moi
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Ah mais il y aura environ 70mm de tenon, là il n'est taillé que jusqu'à la touche, mais je dois le prolonger jusqu'au trait de crayon sur le champ du manche, au niveau de la 20ème frette :wink:
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Y'a pas de question stupide :wink:albapt a écrit :Merci pour tout vos conseils .
En lisant vos réponses, je me suis rendu compte de la stupidité de ma question.
Je vais suivre ton projet avec attention, car très pédagogique pour moi
Si tu veux encore plus de détails, va voir la 335 de Kenzo, tout est superbement détaillé, et c'est ma source d'inspiration
http://www.lutherie-amateur.com/Forum/v ... 15&t=14103
- blaireau
- Citoyen d'honneur de Ehlapointcom
- Messages : 11268
- Enregistré le : lun. 14 août 2006 14:26
- Nombre de guitares fabriquées : 2
- Localisation : MULHOUSE
Re: Une 335 en 4
Ouah ... c'est la grande époque des 335 like en ce moment .... :app:
heureusement qu'on ne joue pas à "qui à la plus belle", "qui à la plus légère", "qui à la mieux finie", "qui à la plus longue" .... j'aurais du mal à faire un choix :app:
heureusement qu'on ne joue pas à "qui à la plus belle", "qui à la plus légère", "qui à la mieux finie", "qui à la plus longue" .... j'aurais du mal à faire un choix :app:
Ex chef de la B.R.A.B. (Brigade des Raclées Amicales de Bienvenue)
Ne pas consulter la FAQ peut nuire gravement à la santé
Ne pas consulter la FAQ peut nuire gravement à la santé
- Enrico
- Moderatus Simplex
- Messages : 7772
- Enregistré le : dim. 27 juin 2010 20:52
- Nombre de guitares fabriquées : 5
- Localisation : Belfort, banlieue nord
Re: Une 335 en 4
Chouette :app:
- Un truc de malade de ce genre :baleze:
- Un truc comme celui que j'ai utilisé pour ma LP (gabarit de tenon fixé au dos du manche et usiné à la fraise à copier)
- Ou une phrase dans le style, "en deux minutes avec un bon ciseau c'est réglé".
:mrgreen:
Tu veux quoi comme solution ?alltrax a écrit :Ensuite il va falloir prolonger ça sous la touche jusqu'au trait de crayon. ça va être ciseau à bois encore, je ne vois pas comment m'y prendre autrement, si vous avez une autre méthode, faites partager
- Un truc de malade de ce genre :baleze:
- Un truc comme celui que j'ai utilisé pour ma LP (gabarit de tenon fixé au dos du manche et usiné à la fraise à copier)
- Ou une phrase dans le style, "en deux minutes avec un bon ciseau c'est réglé".
:mrgreen:
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
C'est celle que j'ai adopté :baleze: (bon, pas en 2 minutes hein)Enrico a écrit :- Ou une phrase dans le style, "en deux minutes avec un bon ciseau c'est réglé".
:mrgreen:

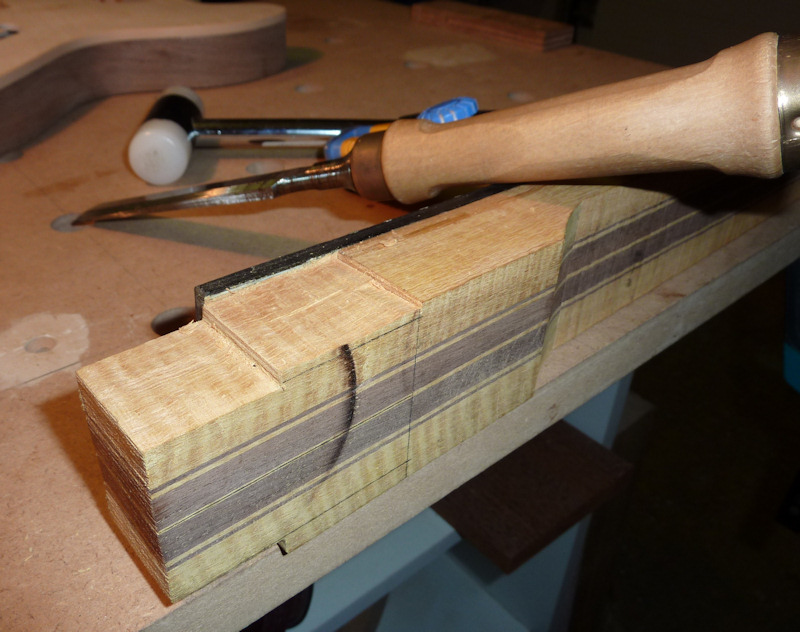

Finalement ça se fait bien et c'est même plaisant. On y va doucement, tout tranquilou

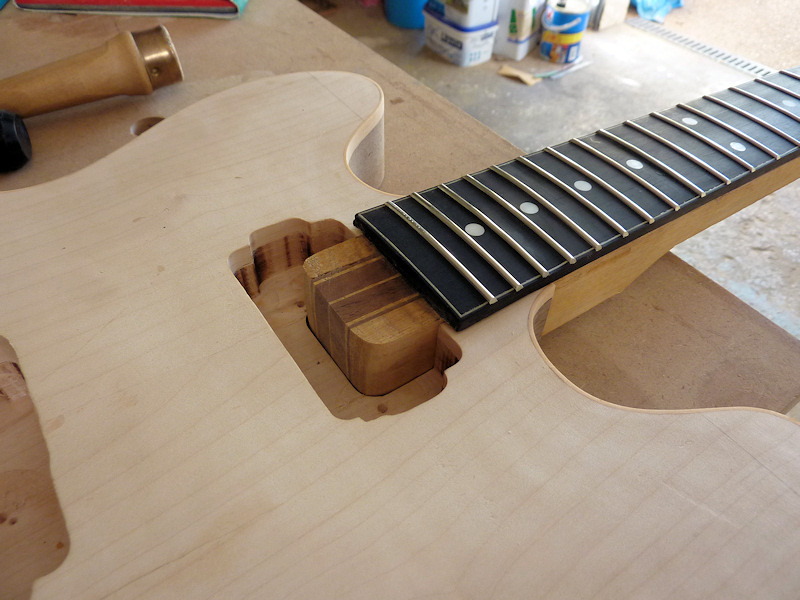

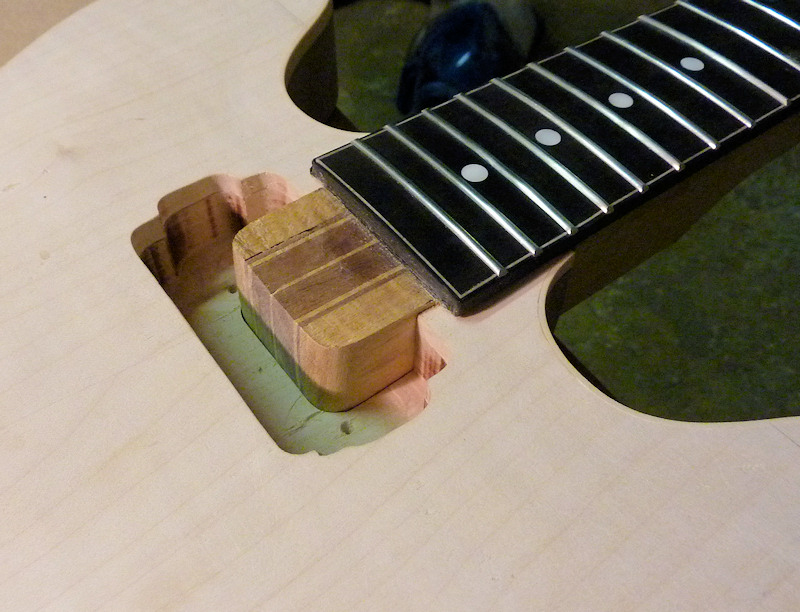

Le press fit est top, me reste juste à ajuster la longueur du tenon et reporter l'angle sur les bords du manche
- guyzard
- FAQeur
- Messages : 10550
- Enregistré le : mar. 12 juin 2007 18:27
- Nombre de guitares fabriquées : 2
- Localisation : 44 (BZH !)
- Contact :
Re: Une 335 en 4
Sperbe !
Ce qu'il se passe quand vous passez du blues à l'envers ? Votre femme revient, votre chien ressuscite et vous sortez de tôle.
Echoes à Saint-Nazaire
- simtim
- Mais tais-toi !!!
- Messages : 5069
- Enregistré le : sam. 25 sept. 2004 20:17
- Nombre de guitares fabriquées : 5
- Localisation : Hautes-Alpes
- Contact :
Re: Une 335 en 4
Bien joué !
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Merci
Suite, et pour suivre le vieil adage qui dit "le mieux est souvent l'ennemi du bien", fin :mrgreen:

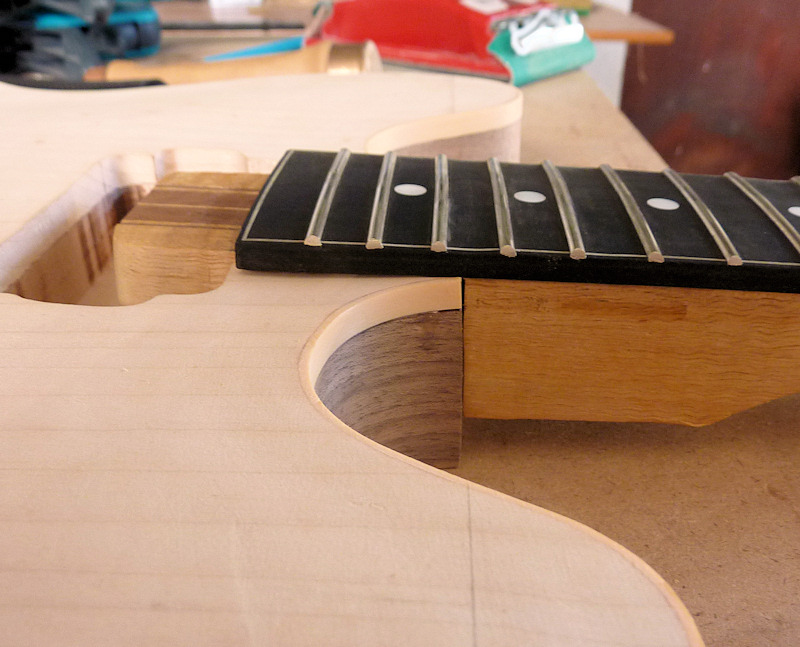

Il faudra que j'enlève quelques 1/10èmes d'épaisseur sous le tenon pour bien ajuster la touche sur la table

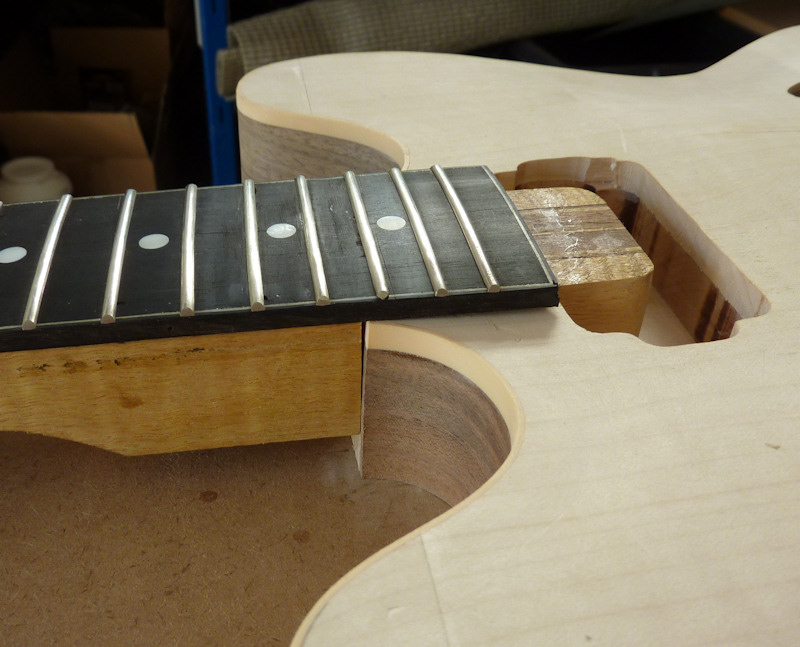

Un petit jour en coin ici, mais qui devrait être assez facile à flipoter proprement
Dessous, j'ajouterai probablement après collage une petite épaisseur, ce sera plus joli
Et enfin vérification de l'alignement qui a l'air bon :baleze:
Ouf, voilà une bonne chose de faite et un peu de stress en moins
Suite, et pour suivre le vieil adage qui dit "le mieux est souvent l'ennemi du bien", fin :mrgreen:

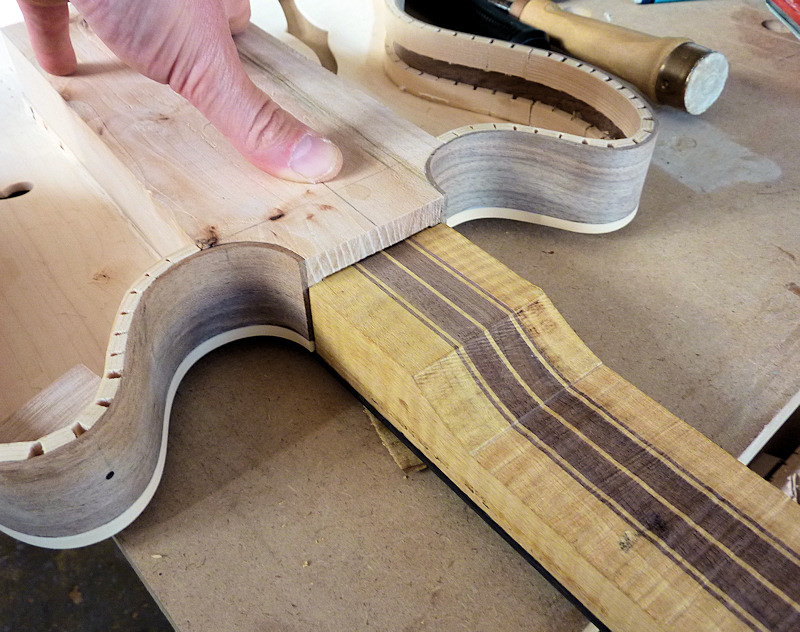

Il faudra que j'enlève quelques 1/10èmes d'épaisseur sous le tenon pour bien ajuster la touche sur la table
Un petit jour en coin ici, mais qui devrait être assez facile à flipoter proprement
Dessous, j'ajouterai probablement après collage une petite épaisseur, ce sera plus joli

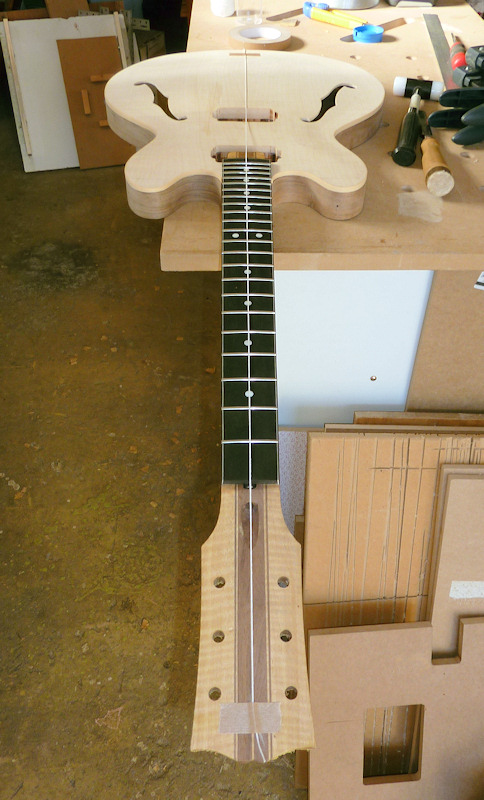

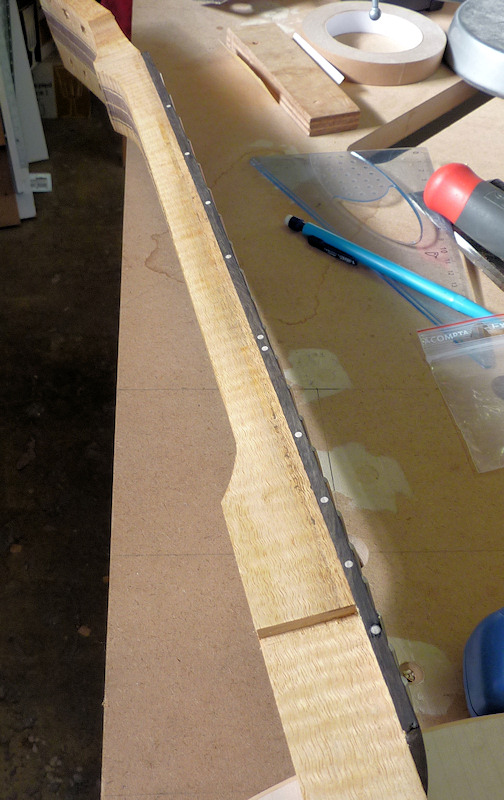

Et enfin vérification de l'alignement qui a l'air bon :baleze:
Ouf, voilà une bonne chose de faite et un peu de stress en moins
- blaireau
- Citoyen d'honneur de Ehlapointcom
- Messages : 11268
- Enregistré le : lun. 14 août 2006 14:26
- Nombre de guitares fabriquées : 2
- Localisation : MULHOUSE
Re: Une 335 en 4
:app: :app: :app:
Ex chef de la B.R.A.B. (Brigade des Raclées Amicales de Bienvenue)
Ne pas consulter la FAQ peut nuire gravement à la santé
Ne pas consulter la FAQ peut nuire gravement à la santé
-
- Jojo je te rattrape !!!
- Messages : 2925
- Enregistré le : lun. 16 janv. 2012 15:59
- Nombre de guitares fabriquées : 0
Re: Une 335 en 4
Vous me faites baver avec vos 335. C'est beau.
- métal-cacahouette
- Le sevrage sera dur !!
- Messages : 1086
- Enregistré le : lun. 23 juil. 2007 23:34
- Nombre de guitares fabriquées : 5
- Localisation : colombes
-
- Jojo je te rattrape !!!
- Messages : 2925
- Enregistré le : lun. 16 janv. 2012 15:59
- Nombre de guitares fabriquées : 0
Re: Une 335 en 4
Petite question. J'ai vu que tes contre éclisses étaient collées face plate à l'extérieur, et j'ai vu une video de luthier sur youtube qui faisait pareil. Il y a une raison à cela?
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Non pas particulièrement.
Disons que j'ai regardé ce qu'il se faisait ici et là et que ça m'a paru bien comme ça :mrgreen:
Disons que j'ai regardé ce qu'il se faisait ici et là et que ça m'a paru bien comme ça :mrgreen:
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
- ludobag
- Citoyen d'honneur de Ehlapointcom
- Messages : 12198
- Enregistré le : dim. 25 mai 2008 13:24
- Nombre de guitares fabriquées : 0
- Localisation : Vauvert
Re: Une 335 en 4
:baleze: ça avance bien mais tu colles le fond quand ?
l'important c'est de continuer de danser!
Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013
http://www.youtube.com/watch?v=UfR0Go2q ... re=related
Le bois c'est comme la bière y en a jamais assez !
x 7
Profil mis a jour le 25/08/2013
http://www.youtube.com/watch?v=UfR0Go2q ... re=related
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Le plus tard possible :mrgreen:ludobag a écrit ::baleze: ça avance bien mais tu colles le fond quand ?

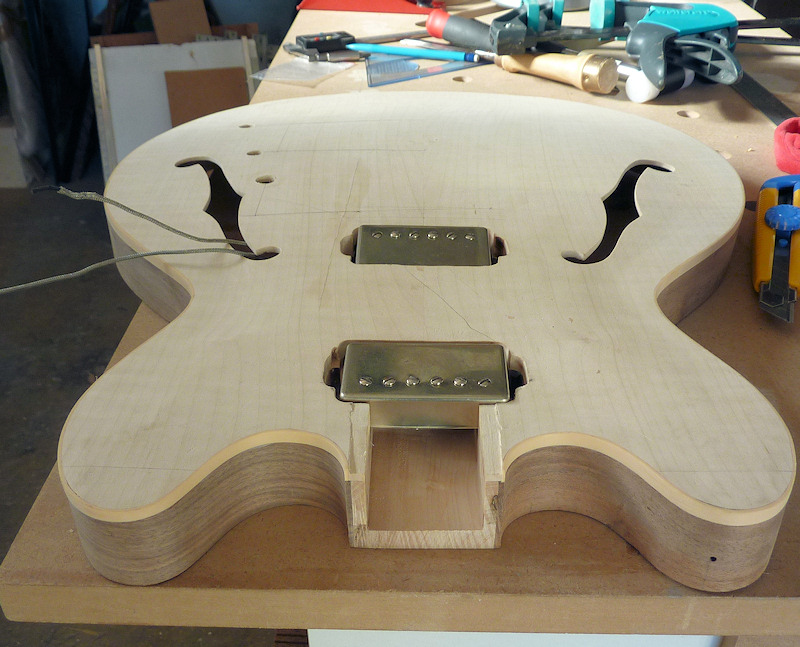

Je profite d'avoir pour le moment un "fond" plat pour faire un max d'opérations, une fois le fond galbé collé, ce sera plus délicat :wink:
