Une 335 en 4
- Champy
- prefere poster qu'aller en vacances
- Messages : 492
- Enregistré le : mer. 26 oct. 2011 18:24
- Nombre de guitares fabriquées : 99
- Localisation : Bordeaux sud
- Contact :
Re: Une 335 en 4
Re
Je n'ai pas dit des 'filets', mais des 'lamelles' de bois. :mrgreen:
Remarque, rien ne t'empêche ensuite de les recouper à la largeur que tu veux...
Il suffit de couper une lamelle de bois d'environ 3 mm d'épaisseur dont une face est déjà dégauchie (scie circulaire ou à ruban) et de se doter de colle thermo-fusible (en bâtonnets). Celle qui marche le mieux pour cet usage, c'est celle dédiée aux textiles (j'en ai testé 5 types...)
Il faut aussi avoir une planche parfaitement rabotée (d'au moins 10 mm d'épaisseur), qui servira de support.
Ensuite, il faut faire fondre un ou plusieurs bâtonnets de colle (dans une vieille casserole sur un petit réchaud à gaz) et en passer une très fine couche sur la planche (avec une spatule finement crantée). Rapidement, il faut poser la lamelle dessus en appuyant à plat et uniformément, et attendre que ça refroidisse (attention, ça va très vite...).
Ensuite, passer tout ça à la raboteuse.
Avec de bons fers et une machine bien réglée, on peut descendre l'épaisseur de la lamelle jusqu'à 0.3 mm sans qu'elle casse !
Le problème, c'est pour décoller cette lamelle hyper-fine sans la casser.
Pour celà, il faut aller à la salle de bain de Mahâme et lui piquer son sèche-cheveux.
En réchauffant doucement la lamelle, la colle se ramollit et l'article se décolle tout seul !
Il reste juste à passer un léger coup de racloir pour retirer les restes de colle (quite à la réchauffer gentiment) et l'affaire est pliée.
Amicalement, Champy
PS : Un détail. Penser à retirer toute trace de colle du sèche-cheveux, sinon la coiffure de Dulcinée va ressemble à celle d'un iroquois !
Je n'ai pas dit des 'filets', mais des 'lamelles' de bois. :mrgreen:
Remarque, rien ne t'empêche ensuite de les recouper à la largeur que tu veux...
Il suffit de couper une lamelle de bois d'environ 3 mm d'épaisseur dont une face est déjà dégauchie (scie circulaire ou à ruban) et de se doter de colle thermo-fusible (en bâtonnets). Celle qui marche le mieux pour cet usage, c'est celle dédiée aux textiles (j'en ai testé 5 types...)
Il faut aussi avoir une planche parfaitement rabotée (d'au moins 10 mm d'épaisseur), qui servira de support.
Ensuite, il faut faire fondre un ou plusieurs bâtonnets de colle (dans une vieille casserole sur un petit réchaud à gaz) et en passer une très fine couche sur la planche (avec une spatule finement crantée). Rapidement, il faut poser la lamelle dessus en appuyant à plat et uniformément, et attendre que ça refroidisse (attention, ça va très vite...).
Ensuite, passer tout ça à la raboteuse.
Avec de bons fers et une machine bien réglée, on peut descendre l'épaisseur de la lamelle jusqu'à 0.3 mm sans qu'elle casse !
Le problème, c'est pour décoller cette lamelle hyper-fine sans la casser.
Pour celà, il faut aller à la salle de bain de Mahâme et lui piquer son sèche-cheveux.
En réchauffant doucement la lamelle, la colle se ramollit et l'article se décolle tout seul !
Il reste juste à passer un léger coup de racloir pour retirer les restes de colle (quite à la réchauffer gentiment) et l'affaire est pliée.
Amicalement, Champy
PS : Un détail. Penser à retirer toute trace de colle du sèche-cheveux, sinon la coiffure de Dulcinée va ressemble à celle d'un iroquois !
Quelques-unes ici : http://www.champyS.blogspot.com
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Salut Champy,Champy a écrit :Salut Alltrax
J'espère que ton projet avance avec satisfaction.
A force d'essais, j'ai trouvé une excellente méthode pour tirer des 'lamelles' de 0.5 à 1.5 mm d'épaisseur à la raboteuse, jusqu'à 300 mm de largeur.
La manipulation est un peu plus 'complexe' qu'avec la scie circulaire, mais le résultat est bien meilleur (calibrage).
Si les lamelles qu'on a précédemment coupées ne conviennent pas, n'hésites pas à repasser (après les 2 semaines qui viennent, because ski...).
@+
Amicalement, Champy
Pour le moment ça n'a pas avancé d'un poil : froid + fabrication d'un établi (enfin !)
Du coup je n'ai même pas jeté un oeil pour voir si l'oxydation s'était estompée sur le cocobolo. Je mettrai des photos.
Je verrai avec les plis qu'on a faits, en tous cas par curiosité ça m'intéressera aussi de voir comment tu t'y prends avec la raboteuse
Mais pas tout de suite becauze ski itou :app:
Je suis en train de me chercher une belle table en noyer épaisseur 15mm pour le fond, à priori j'ai un plan, à voir...
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Et voilà le reste du bois pour pouvoir démarrer
Les éclisses et contre-éclisses (vous remarquerez que j'en ai pris 2 fois la quantité nécessaire, on ne sait jamais )
Le fond en noyer (merci à champy au passage pour le dégauchissage :wink: )
Et les plis du manche débités (le cocobolo a l'air oxydé au milieu, c'est bizarre)
Et c'est parti :linux:
Je commence par la table en érable. Tracé de chaque côté des lignes de niveau pour les galbes
Côté galbe
Et contre galbe
Et c'est parti pour le contre galbe. -10mm au centre
longue étape au ciseau à bois
Et un petit coup de ponçage rapide, pas vraiment nécessaire d'ailleurs puisque le contre galbe est à l'intérieur de la boite
Les éclisses et contre-éclisses (vous remarquerez que j'en ai pris 2 fois la quantité nécessaire, on ne sait jamais )
Le fond en noyer (merci à champy au passage pour le dégauchissage :wink: )
Et les plis du manche débités (le cocobolo a l'air oxydé au milieu, c'est bizarre)
Et c'est parti :linux:
Je commence par la table en érable. Tracé de chaque côté des lignes de niveau pour les galbes
Côté galbe
Et contre galbe
Et c'est parti pour le contre galbe. -10mm au centre
longue étape au ciseau à bois
Et un petit coup de ponçage rapide, pas vraiment nécessaire d'ailleurs puisque le contre galbe est à l'intérieur de la boite
- Champy
- prefere poster qu'aller en vacances
- Messages : 492
- Enregistré le : mer. 26 oct. 2011 18:24
- Nombre de guitares fabriquées : 99
- Localisation : Bordeaux sud
- Contact :
Re: Une 335 en 4
Super début.
Rabotage des planches vendredi midi, collage le soir même (je suppose...), traçage, défonçage et premiers usinages le lendemain, soit aujourd'hui même !
Beau travail de défonce, d'où l'intérêt de ne détourer l'extérieur de la gratte qu'en dernier (ça permet de garder une portée maximale pour la semelle de la défonceuse).
Perso, j'aurais attendu 1 ou 2 jours afin d'être sûr que la colle de la jointure est bien sèche.
Mais bon, je comprends ton enthousiasme... :app:
Penses à profiter du WE quand même... :mrgreen:
Amicalement, Champy
Rabotage des planches vendredi midi, collage le soir même (je suppose...), traçage, défonçage et premiers usinages le lendemain, soit aujourd'hui même !
Beau travail de défonce, d'où l'intérêt de ne détourer l'extérieur de la gratte qu'en dernier (ça permet de garder une portée maximale pour la semelle de la défonceuse).
Perso, j'aurais attendu 1 ou 2 jours afin d'être sûr que la colle de la jointure est bien sèche.
Mais bon, je comprends ton enthousiasme... :app:
Penses à profiter du WE quand même... :mrgreen:
Amicalement, Champy
Quelques-unes ici : http://www.champyS.blogspot.com
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Ah oui mais non
Chez toi c'était le fond en noyer, là c'est la table en érable :mrgreen:
Chez toi c'était le fond en noyer, là c'est la table en érable :mrgreen:
- Champy
- prefere poster qu'aller en vacances
- Messages : 492
- Enregistré le : mer. 26 oct. 2011 18:24
- Nombre de guitares fabriquées : 99
- Localisation : Bordeaux sud
- Contact :
Re: Une 335 en 4
Mais c'est bien sûr !
Je suis nul au point de ne pas reconnaître l'érable au noyer :aie:
Allez Champy, une tisane et au lit !
Ch
Je suis nul au point de ne pas reconnaître l'érable au noyer :aie:
Allez Champy, une tisane et au lit !
Ch
Quelques-unes ici : http://www.champyS.blogspot.com
- caribou
- Posterus simplex
- Messages : 17385
- Enregistré le : jeu. 26 août 2004 13:44
- Nombre de guitares fabriquées : 0
- Facebook : https://www.facebook.com/FranckCherubinLuthier/
- Localisation : Finistere Sud
- Contact :
Re: Une 335 en 4
Il vaut mieux faire l'extérieur de la voûte en premier...
http://www.cherubin-luthier.fr
http://www.facebook.com/FranckCherubinLuthier
https://www.instagram.com/franckcherubinluthier
............\\//
.........-(@ @)-
.--oOO--(_)-- OOo--
http://www.facebook.com/FranckCherubinLuthier
https://www.instagram.com/franckcherubinluthier
............\\//
.........-(@ @)-
.--oOO--(_)-- OOo--
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Je me suis posé la question avant de commencer, mais je me suis dit que commencer par l'intérieur permettait de garder une bonne surface d'appui.caribou a écrit :Il vaut mieux faire l'extérieur de la voûte en premier...
Au contraire, en commençant par le galbe, l'appui est moins bon en retournant la planche.
Quel problème y vois-tu ?
- kenzo
- Mais tais-toi !!!
- Messages : 6610
- Enregistré le : sam. 9 janv. 2010 16:05
- Nombre de guitares fabriquées : 22
- Localisation : Savoie/Isère
Re: Une 335 en 4
C'est quand même beaucoup plus simple de faire de commencer par le galbe. T'es peinard pour le faire comme tu l'entends, le modifier, enfin le faire à ta sauce. Ensuite le contre-galbe se fait en fonction de ce galbe.
Avec ta façon de faire tu auras très très peu de marge de manœuvre si le galbe ne te plait pas.
Avec ta façon de faire tu auras très très peu de marge de manœuvre si le galbe ne te plait pas.
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
C'est noté. Je finis la table et du coup je corrigerai éventuellement pour le fond, comme ça j'aurais testé les 2 façons :wink:
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
- simtim
- Mais tais-toi !!!
- Messages : 5069
- Enregistré le : sam. 25 sept. 2004 20:17
- Nombre de guitares fabriquées : 5
- Localisation : Hautes-Alpes
- Contact :
Re: Une 335 en 4
Ca mériterait de passer en projet en cours là ^^
J'aime bien ces galbes de 335... Ca a toujours un charme certain !
J'aime bien ces galbes de 335... Ca a toujours un charme certain !
- fidler
- Stradimodo
- Messages : 15606
- Enregistré le : mer. 21 sept. 2005 13:32
- Nombre de guitares fabriquées : 5
- Localisation : Cherbourg
Re: Une 335 en 4
C'est fait
" Est ce Dieu ou le diable qui a mis 6 cordes à la guitare et 5 doigts à la main ? "
- Champy
- prefere poster qu'aller en vacances
- Messages : 492
- Enregistré le : mer. 26 oct. 2011 18:24
- Nombre de guitares fabriquées : 99
- Localisation : Bordeaux sud
- Contact :
Re: Une 335 en 4
Salut Alltrax
Ca avance super bien. Chapô ! :app:
As-tu prévu de fabriquer un tube chauffant pour cintrer tes éclisses ?
Sinon, je suis fana pour qu'on le fasse ensemble (j'ai déjà un décapeur thermique que je suis prêt à sacrifier...)
Amicalement, Champy.
Ca avance super bien. Chapô ! :app:
As-tu prévu de fabriquer un tube chauffant pour cintrer tes éclisses ?
Sinon, je suis fana pour qu'on le fasse ensemble (j'ai déjà un décapeur thermique que je suis prêt à sacrifier...)
Amicalement, Champy.
Quelques-unes ici : http://www.champyS.blogspot.com
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Salut Champy,
Oui j'ai déjà ce qu'il faut, un décapeur thermique acheté 10€ sur leboncoin et un tube d'aspirateur.

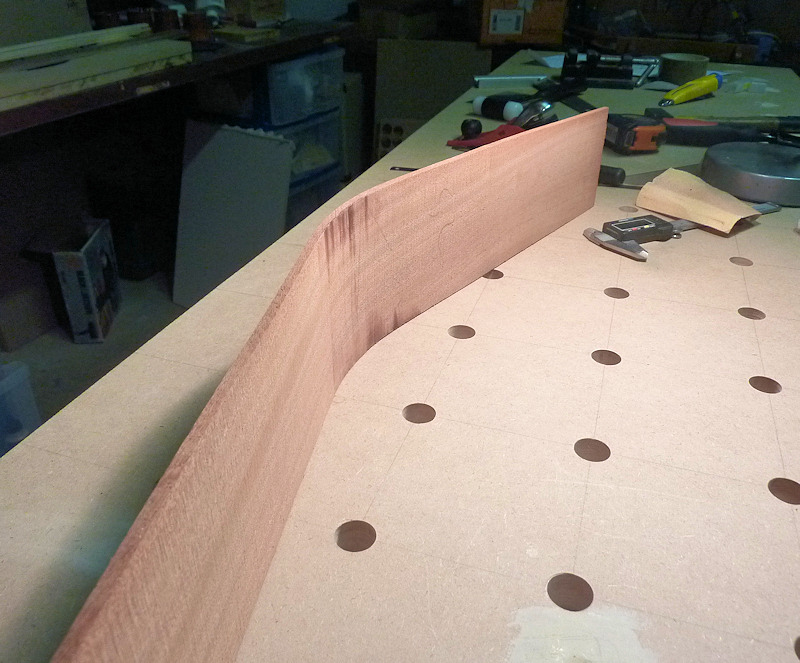

J'ai fait un test sur une éclisse de récup, ça a l'air de fonctionner.
Mon seul souci c'est que je brule très vite le bois, je me demande si mon décapeur ne chauffe pas trop :siffle: (le test de la goutte d'eau est bon)
En fait j'ai beau passer régulièrement de l'eau sur la surface de contact et faire un léger mouvement de bascule/va et vient sur l'éclisse, ça brule très vite.
D'un autre côté l'éclisse d'essai fait 4.5mm d'épaisseur :siffle: là où mes éclisses en noyer sont à 2.3mm donc ça devrait aller mieux
Oui j'ai déjà ce qu'il faut, un décapeur thermique acheté 10€ sur leboncoin et un tube d'aspirateur.
J'ai fait un test sur une éclisse de récup, ça a l'air de fonctionner.
Mon seul souci c'est que je brule très vite le bois, je me demande si mon décapeur ne chauffe pas trop :siffle: (le test de la goutte d'eau est bon)
En fait j'ai beau passer régulièrement de l'eau sur la surface de contact et faire un léger mouvement de bascule/va et vient sur l'éclisse, ça brule très vite.
D'un autre côté l'éclisse d'essai fait 4.5mm d'épaisseur :siffle: là où mes éclisses en noyer sont à 2.3mm donc ça devrait aller mieux
- Champy
- prefere poster qu'aller en vacances
- Messages : 492
- Enregistré le : mer. 26 oct. 2011 18:24
- Nombre de guitares fabriquées : 99
- Localisation : Bordeaux sud
- Contact :
Re: Une 335 en 4
OK, super.
Fais-toi bien la main.
Comme ça, je te demanderai conseil si je fais ce genre de truc un jour... :mrgreen:
Amicalement, Champy
Fais-toi bien la main.
Comme ça, je te demanderai conseil si je fais ce genre de truc un jour... :mrgreen:
Amicalement, Champy
Quelques-unes ici : http://www.champyS.blogspot.com
- francoisb52
- Superposteur
- Messages : 132
- Enregistré le : ven. 9 déc. 2011 07:39
- Nombre de guitares fabriquées : 5
- Localisation : Vaucluse
Re: Une 335 en 4
tu devrais avoir un variateur sur ton décapeur normalement!
au pire tu peux toujours lui ouvrir le derrière pour le faire un peu plus respiré.
au pire tu peux toujours lui ouvrir le derrière pour le faire un peu plus respiré.
- alltrax
- Le sevrage sera dur !!
- Messages : 1351
- Enregistré le : lun. 2 mai 2011 16:45
- Nombre de guitares fabriquées : 7
- Localisation : Quinsac (33)
Re: Une 335 en 4
Je n'ai pas de variateur, mais 2 positions.
J'ai testé sur la plus chaude, j'essaierai l'autre.
Le tube que j'utilise est assez long, je peux donc aussi m'éloigner de la source
J'ai testé sur la plus chaude, j'essaierai l'autre.
Le tube que j'utilise est assez long, je peux donc aussi m'éloigner de la source
- Had
- bavard ou FLFP ?
- Messages : 2103
- Enregistré le : mer. 12 mai 2010 13:33
- Nombre de guitares fabriquées : 1
- Localisation : Lyon
- Contact :
Re: Une 335 en 4
J'attend vraiment le jour ou Champy va se mettre à l'acoustique... Quand je vois sa table de fraisage j'imagine déja le fox bender de malade et la calibreuse entièrement motoriséeChampy a écrit :OK, super.
Fais-toi bien la main.
Comme ça, je te demanderai conseil si je fais ce genre de truc un jour... :mrgreen:
Amicalement, Champy
