Mon lapidaire...

[Alexlyvity]

Pas mal ! sympa le coup du plateau sur charnière pour changer le disque !

J’ai comme projet de modifier le mien, un Leman Ø300 à voir ici :
http://www.lutherie-amateur.com/Forum/v ... 20&t=21310

Je vais faire comme toi : passer sur un plateau sans réglage angulaire, mais bien d’équerre ! En effet le plateau de base est difficile à brider correctement (je lui met une béquille avec des tasseaux de bois quand je fais un travail précis pour que la table ne vibre pas ), sans compter qu’il est trop petit pour la plupart des travaux que je fais. Même pour un corps de gratte c’est pas top.
Du coup zou ! un plateau fixe, et c’est réglé !


Autre info, je suis allé voir le lapidaire de mon pote, le fameux au diamètre 600. Pour info, c’est donc un lapidaire double (un arbre traversant, un disque à gauche et un à droite), et le moteur est un 1,5 kW triphasé. Je ferais une photo de la plaque à l’occasion.
Concernant de dimensionnement du moteur, il arrive parfois que l’on travaille à deux sur ce double lapidaire (chacun son disque). Il ne ralenti jamais.

[diomedea]

Bonjour à tour,
Petit retour sur le lapidaire...
Bon, je vais parer au plus pressé et laisser provisoirement de coté le système d'inclinaison, j'y reviendrais quand j'aurai le temps!
Le plateau de Ø305mm est constituer de deux disques en alu de 3mm vissés l'un sur l'autre et monté sur un moyeu en acier.
La plaque l'alu a été découpée et percé à la CNC.
Sciage de la barre de Ø60 dans laquelle sera tiré de moyeu.


J'ignore la nuance de cet acier, mais il s'usine facilement, même sans lubrification.
Ce perçage au foret à centrer servira à positionner la pièce sur la CNC pour y percer les trous de fixation du plateau.


Petit accessoire génial! C'est un vé de perçage avec une queue CM2 que l'on peut monter sur la broche mobile du tour.


Le plateau avait un voile de 1mm, je l'ai redressé au marteau après avoir monté l’ensemble sur le tour, en m’aidant d'un comparateur je suis tombé à 2/100 de voile, ce qui est plutôt pas mal!

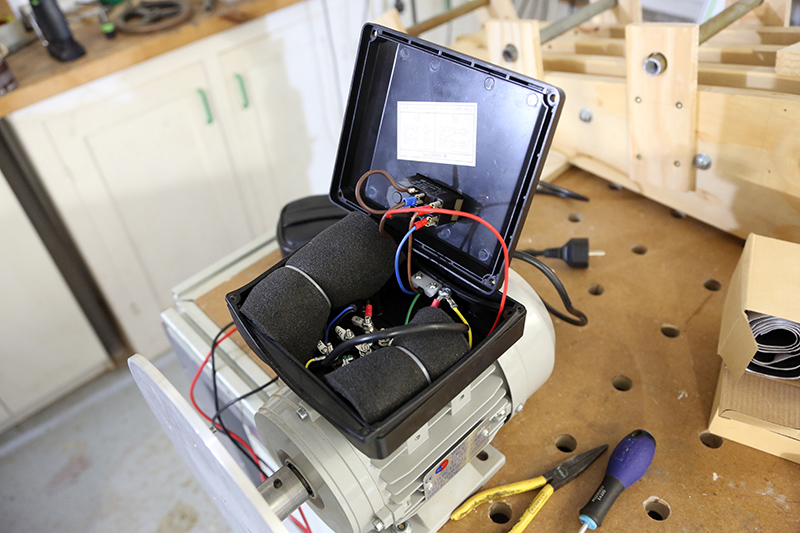

Le large capot en plastique permet le montage de l'interrupteur à manque de tension.


Bon, ça marche pas, il y a un problème avec l'auto maintien, je vais devoir l'ouvrir (Si c'est possible!) pour voir pourquoi...


A suivre...

[diomedea]

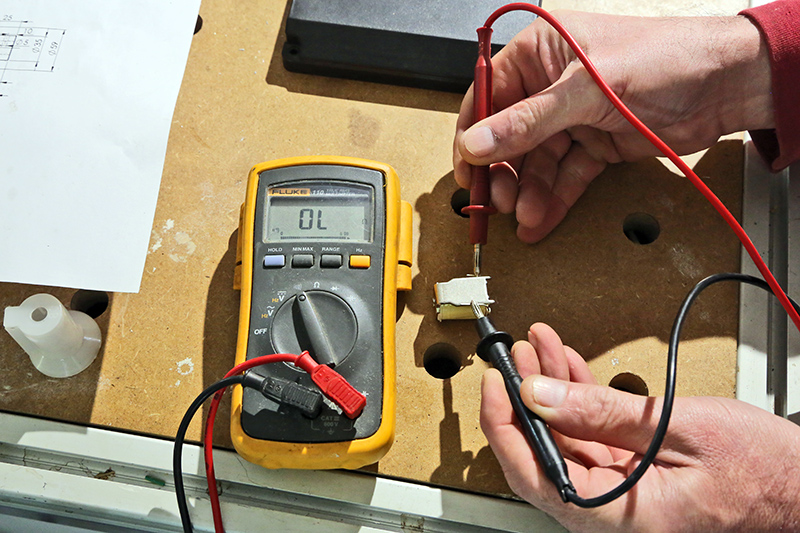

Bon, ben c'est mort! La bobine est coupée...


J'ai plus qu'à m'en commander un autre... En attendant, je le brancherais avec un simple inter.

[Dagda]

C'est marrant, je prépare une seconde vidéo sur la mise en route d'un lapidaire

[caribou]

Tiens, à propos, je me suis toujours demandé à quoi servaient ces interrupteurs, en quoi c'est mieux qu'un simple contacteur ?

[Enrico]

C'est une sécurité.
Si une coupure de courant survient quand la machine est en marche, elle ne redémarre pas au rétablissement du courant.
Idem si on actionne le bouton alors que la machine n'est pas branchée ou volontairement hors circuit, elle ne repart pas toute seule sans intervention.

[caribou]

Ok merci, j'avais pas du tout pensé à ça. Comme de pas avoir une voiture à l'arrêt mais en première, en gros, c'est ça ?

[Alexlyvity]

C'est marrant, je prépare une seconde vidéo sur la mise en route d'un lapidaire

Un petit de Ø300, où un gros qui sert à plein de trucs ?

[Dagda]

Un petit de 300mm ... et déjà 34kg !

[diomedea]

Bonjour à tous,
J'en avais trouvé un à 200€, mais la commande à été annuler...

L'inter provisoire récupéré de je ne sais ou...


Avant de coller le velcro, j'ai poncé le plateau à la cale à poncer.


Le velcro autocollant est en bande de 10cm de largeur: https://www.ebay.fr/itm/254186689080


Ça colle dur! faut pas se tromper!


A suivre...

[Dagda]

Bah, quand je vois le taff pour la mise en route du miens ...
De plus, j'avais bon espoir de le passer en tri, mais non, c'est une cochonnerie de moteur mono :kalash:

[diomedea]

C'est si compliqué que ça?

...c'est une cochonnerie de moteur mono :kalash:

Toutes mes machines sont en mono (jusqu'à 3kW) et je n'ai pas à m'en plaindre! Faut juste remplacer les condos de temps à autres (environ tout les 10ans)...

[Dagda]

Bah, j'ai le tri à la maison, et une fois que tu as gouter aux bécanes en tri le mono c'est pas génial ...
La dégo est passée en tri, rien à voir, plus de couple et démarrage instantané.
La PaC a aussi été bazardée en tri, l'aspirateur à copeaux également, la calibreuse est en tri ... j'ai même un touret en tri !

D.

[diomedea]

Ma R/D (3kW) démarre au 1/4 de tour, exactement de la même manière que la version tri! A l'usage il n'y a absolument aucune différence...

[Alexlyvity]

Bah, quand je vois le taff pour la mise en route du miens ...

Qu'est-ce qui s'est passé ? C'est pour ça que tu veux t'en faire un ?

[Dagda]

Bah, quand je vois le taff pour la mise en route du miens ...

Qu'est-ce qui s'est passé ? C'est pour ça que tu veux t'en faire un ?

Je suis en train de faire une vidéo dessus ... vous verrez bien lorsque je la diffuserai

[diomedea]

Bonjour à tous,
J'ai hâte de voir ça!

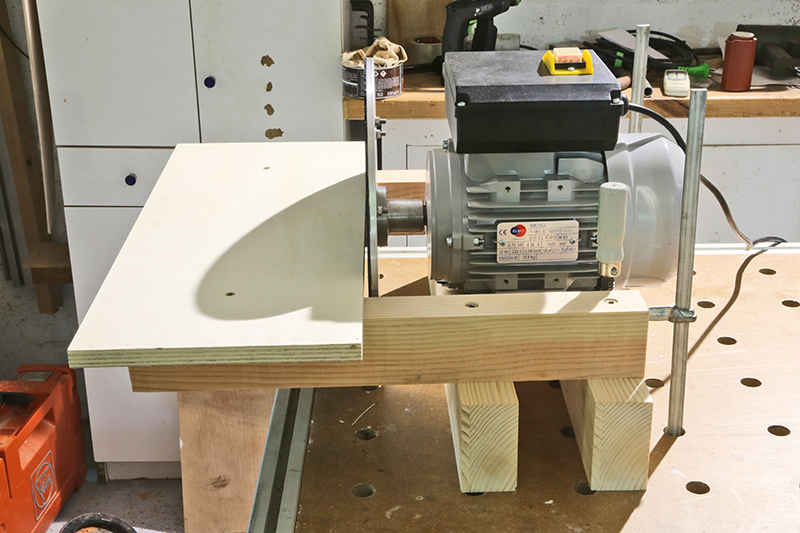

Allez, plus simple, tu meurs!
4 Bouts de bois et une chute de CP et roule ma poule!


Le tout est très stable et tourne sans vibration.


J'y reviendrais quand j'aurais plus de temps...


Je remplacerai les serre-joints par des brides avant de lui fabriquer un support dédié. Il faut également lui rajouter une cape d'aspiration...


Je dois recevoir les premiers disques abrasifs aujourd'hui, donc compte-rendu des premiers essais sous peu!

A suivre...

[Alexlyvity]

Ah oui, là, le cahier des charges a été réduit au mini .
Pour la cape d’aspiration, celle du dessous est bien sûr la plus importante car le disque aspire la poussière vers le bas. Sur la cape du dessus, c’est pratique quand elle n’est pas complète et que le disque reste nu dans les 40 à 50 derniers millimètres avant d’être au niveau du plateau, ça permet de poncer l’intérieur d’un angle obtus sans buter sur la cape.
Regardes sur cette photo d’un lapidaire de Ø600, on devine la cape en haut à gauche : elle est bien à 80mm du marbre :

[diomedea]

Bonjour à tous,
Ma cape d'aspiration, dans le même style que le reste!


Faites avec des bouts de CP récupérés dans la caisse à chute!


Voila pour ça! Simple et efficace!


Les premiers essais sont concluants, la machine est efficace. Le disque de Ø300mm (contre 305mm pour le plateau) est un grain 120.
https://www.youtube.com/watch?v=rVVHhXKIzT0[/video]

[Alexlyvity]

Efficaces ton aspi et ta cape !
