Donc la bêbète sera constitué comme ça :
- diapason fender (648 mm).
- manche traversant multipli => Erable 20 mm / Chêne teinté noir 0.6 mm / Sipo 7 mm / Erable 5 mm / Sipo 3 mm / Erable 5 mm / Sipo 7 mm / Chêne teinté noir 0.6 mm / Erable 20 mm, donc un total manche de 62,2 mm.
- touche cocobolo (radius 9.5") => 5/6 mm
- Ailes : Sipo 25 mm / Chêne teinté noir 0.6 mm / Erable 11 mm => total corps : 36,6 mm
- placage de tete : Erable ondé.
- les repères en érable.
- Acastillage chrome, chevalet type télé morderne.
- Pickguard et plaque électronique : CP 3 mm avec un placage... macassar ? érable ondé ? Wengé ? Zebrano ? je sais pas trop...
- l'électronique : Micro télé de marque inconnu (12 roros pour un premier pojet si c'est pas bien, je changerai pour des SD ou original vintage fender)
- Finition Huilé/ciré
Le plan :
La touche en cocobolo, merci hyp' :
Les difféents placage, ce sera probablement Chêne teinté noir pour les filets du corp et du manche (car il n'est pas spécialement beau), érable ondé pour la tête, et zébrano pour le pickguard :
L'électronique et accastillage :
L'érable et le sipo.
Il a l'air beau...
EDITH du 10/08/07

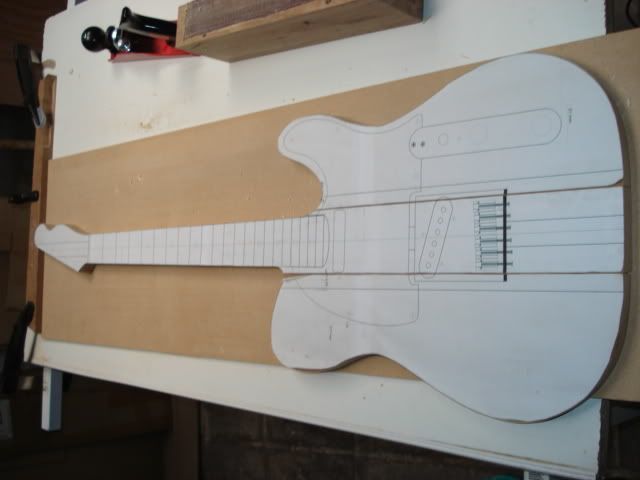

Les patrons sur le MDF :
Les deux ailes découpés :
Je gère pas encore super bien la défonceuse
:
Mais après un peu de euh... beaucoup de ponçage, ça va mieux ;) :
Voilà la suite bientôt.
EDITH du 21/08/07
Alors, voilà, les gabarits en MDF sont terminés. :D
Hier, découpe à la scie sauteuse des plis d'érable du manches (au total : 6). il faut les dégauchir et raboter...

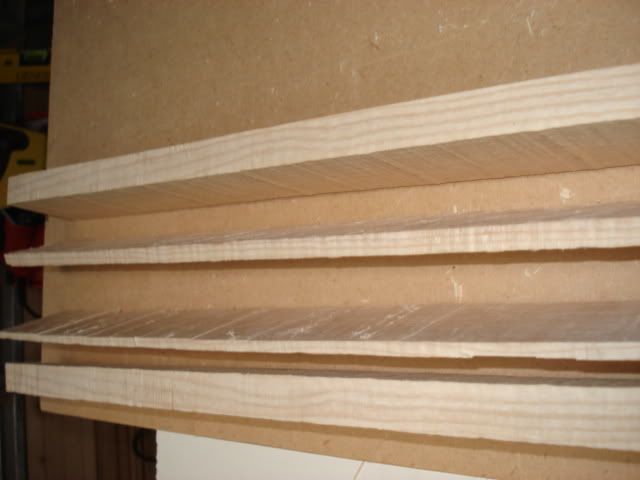

Plis d'érable débités :

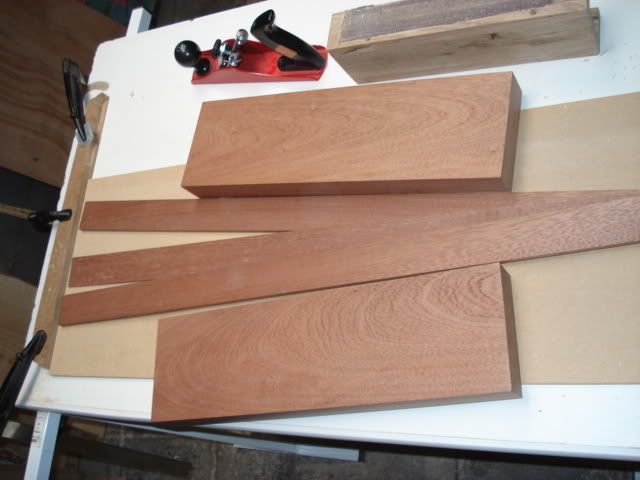

Le pli de Sipo :
Maintenant je dois débiter le bois pour les deux "demi-tables" des plateaux bruts et les raboter... :D
Le pli d'Erable un peu raboté :
J'ai une question, comment fait-on pour être sûr de raboter bien parallèle et bien de la même taille partout ??? Je travaille des lattes de 1000 x 50 x entre 5 et 15 mm. Pied à coulisse et on vérifie tout le temps ?
Guitare vus de dos :
Vue de face sans la "table sur les ailes :
Vue de face avec une table Erable ondé :
EDITH du 08/10/07

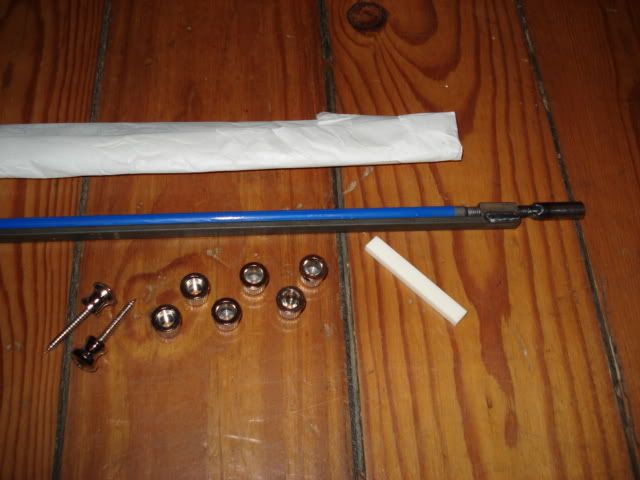

Alors j'ai enfin reçu le reste des pièce de ma guitares : Trussroad, Ferrules, Frettes et sillet :

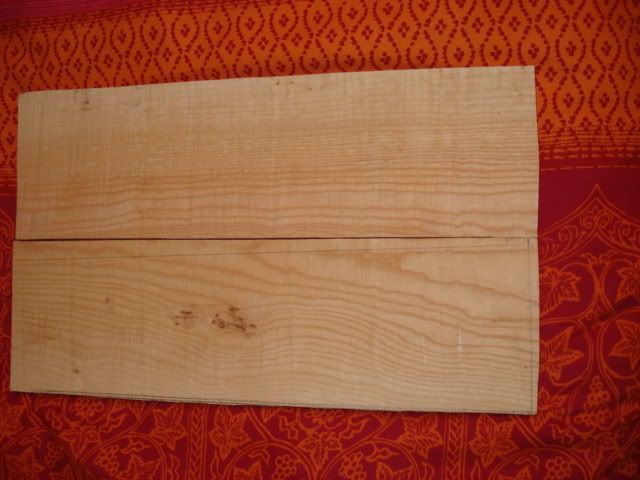

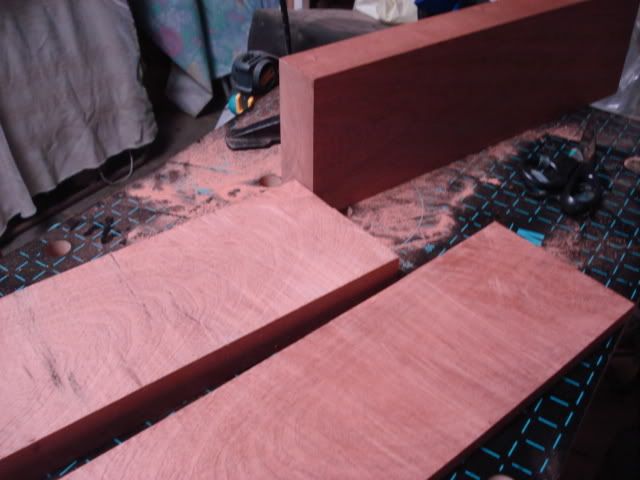

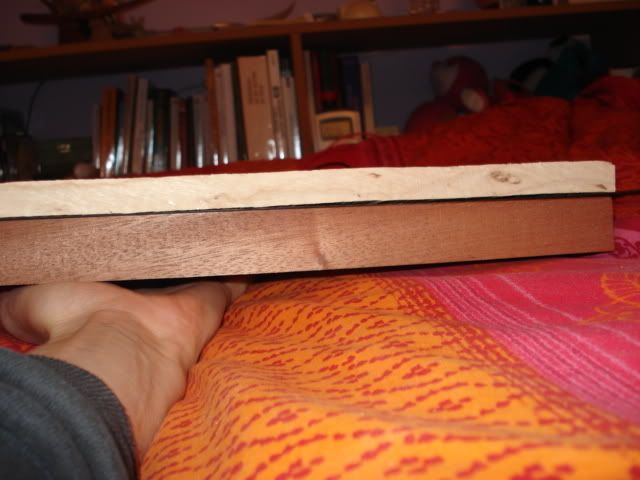

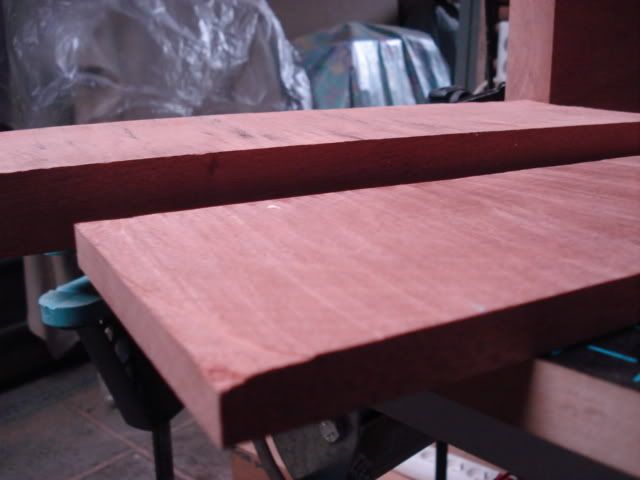

Et j'ai aussi fendu les ailes de sipo pour diminué l'épaisseur, elles sont passées de 45mm à 30mm, à cette épaisseur doit s'ajouter : 0,6mm de placage de chêne teinté noir et 12mm d'érable pour les deux "tables" de chaques ailes :

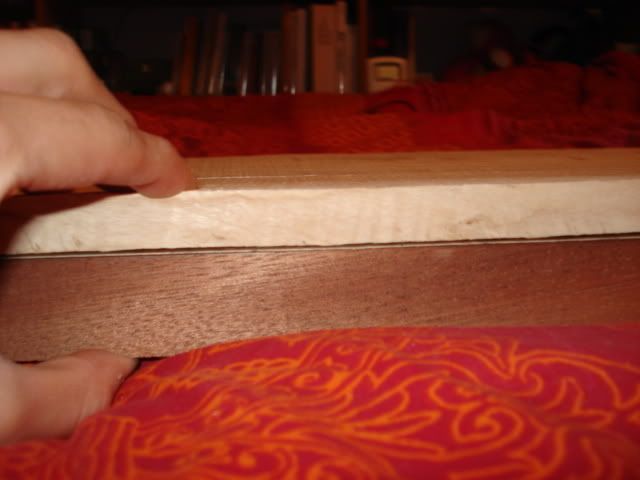

J'ai un doute, quelle est votre préférence :

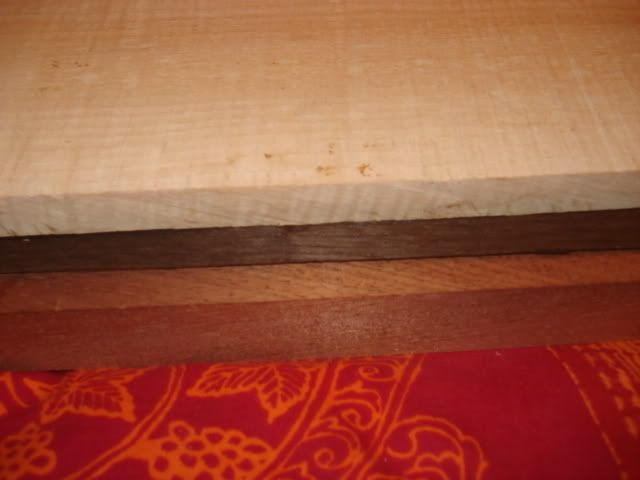

Juste placage sombre :

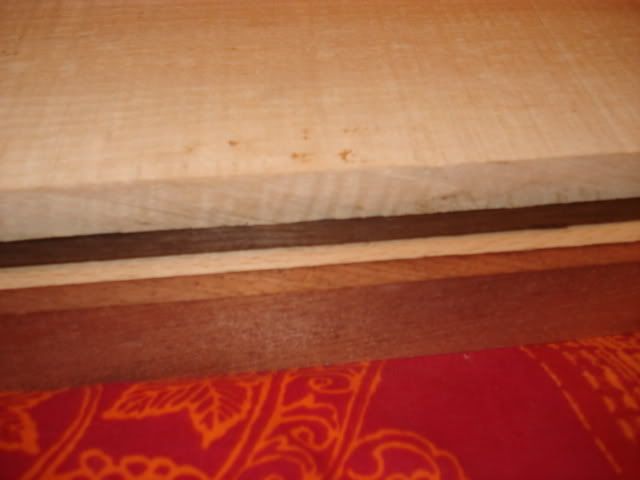

Ou sombre + clair :
Tout ça doit être encore dégauchi/raboté, :( je n'ai toujours pas trouvé d'ébéniste sympa dans mon coin... alors j'ai pris la décision d'acheter une rabot/dégau, pas du grand luxe, mais bon, je pense qu'elle fera bien les petits travaux que je lui demanderai en attendant comme tout le monde (ou comme fidler, ça dépend dans quel sens on prend la phrase
) d'avoir un jardin immense et superbement fleurit pour y planter un ravissant petit atelier... ;)
