Re: 13 : Le manche a bon dos !

Message par Mickaël »

Cette fois, on s'attaque au profil du manche.

La technique que j'ai choisi et qui, pour moi, fonctionne bien, c'est de faire le profil au niveau de la première frette, au niveau de la douzième, et de rejoindre les 2.

Je commence par le profil à la douzième frette à la râpe Shinto :

Je contrôle la forme avec mon gabarit, en laissant un peu de gras pour les différentes phases de finition :

Même chose au niveau de la première frette :

Là, c'est juste comme il faut à ce stade de finition :

Je rejoins les 2 profils au wastringue :

Après un coup de ponçage :

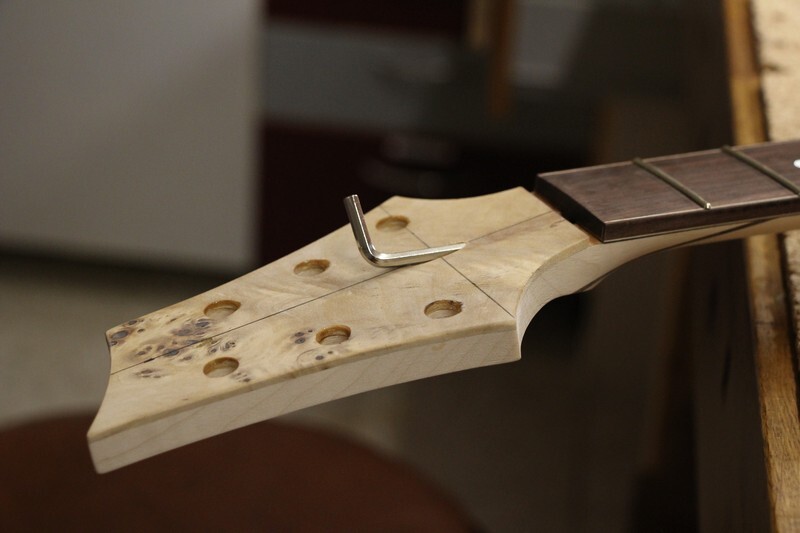

Côté tête, je sculpte la forme de la volute à la gouge :

Et je finis au racloir :

Après un coup de ponçage au G180 :

Côté talon, il y en a pas mal à enlever. Je trace la limite de la sculpture du talon :

Et j'ébauche à la gouge :

Il ne faut pas hésiter à raviver l'affûtage de temps en temps, surtout avec le wengé.

Ensuite, j'affine la forme au racloir :

Après un coup de ponçage de propreté au G180 :

Ce n'était pas fini à ce moment là, mais j'hésitais à laisser cet angle que l'on voit côté gauche sur les photos, car ça faisait trop "massif".

Donc j'ai repris la forme :
Avatar du membre
jadespearl
Le sevrage sera dur !!
Messages : 1439
Enregistré le : sam. 25 avr. 2020 21:06
Nombre de guitares fabriquées : 39

Re: 13 : Le manche a bon dos !

Message par jadespearl »

Tres beau tout ca ! Bravo mika !
Avatar du membre
stephane isiar
Le sevrage sera dur !!
Messages : 1357
Enregistré le : jeu. 3 déc. 2015 01:31
Nombre de guitares fabriquées : 0

Re: 13 : Le manche a bon dos !

Message par stephane isiar »

Nettement mieux tout arrondi la jonction cornes talon :yes:
Avatar du membre
Pronto
Moderatus Simplex
Messages : 4355
Enregistré le : mer. 18 déc. 2013 10:11
Nombre de guitares fabriquées : 3
Localisation : Paris

Re: 13 : Le manche a bon dos !

Message par Pronto »

Le moins qu'on puisse dire est que tu maîtrises ton sujet, Mick'.

C'est une guitare destinée à être jouée en trench Burberry ?
Manureva1
Serial posteur
Messages : 233
Enregistré le : dim. 22 sept. 2019 21:36
Nombre de guitares fabriquées : 0

Re: 13 : Le manche a bon dos !

Message par Manureva1 »

Superbe, merci pour le pas à pas et les photos !
j'ai cru que tu avais investi mon atelier :yes: , j'ai aussi une kity 636 et les mêmes serre-joints (Action ? ) , par contre ma scie à ruban ,je laisse tomber le délignage en appui sur le guide , ça ne suit pas du tout la ligne , je fais en suivant le trait sans guide .
Avatar du membre
gema1831
Mais tais-toi !!!
Messages : 6521
Enregistré le : ven. 30 déc. 2016 17:26
Nombre de guitares fabriquées : 11
Localisation : Belgique

Re: 13 : Le manche a bon dos !

Message par gema1831 »

C'est superbe.
TOP!
#WellDone
Avatar du membre
Mickaël
Mais tais-toi !!!
Messages : 5971
Enregistré le : mar. 16 févr. 2016 22:25
Nombre de guitares fabriquées : 12
Localisation : PACA

Re: 13 : Le manche a bon dos !

Message par Mickaël »

Manureva1 a écrit : mar. 16 sept. 2025 07:41 j'ai cru que tu avais investi mon atelier :yes:
La 636 est une valeur sûre !

Pour le délignage, il te faut une lame avec de grosses dents, plutôt épaisse pour éviter qu'elle vrille, et que l'affûtage soit très bon. Après, il ne faut pas espérer faire ça en 3 secondes. Quand la hauteur de coupe est importante, il y a de la sciure à évacuer et si tu veux aller trop vite, la sciure se bourre entre les dents avant que les dents sortent du bois.
Après, si ta technique fonctionne bien, c'est bon :yes:
Avatar du membre
Matdeflo
Se lève la nuit pour poster
Messages : 724
Enregistré le : lun. 6 mai 2019 12:42
Nombre de guitares fabriquées : 5

Re: 13 : Le manche a bon dos !

Message par Matdeflo »

Superbe, un jour je ferai un manche traversant comme ça 😍
Amend
A déjà posté
Messages : 4
Enregistré le : sam. 6 sept. 2025 05:00
Nombre de guitares fabriquées : 0

Re: 13 : Le manche a bon dos !

Message par Amend »

Vraiment chouette à suivre, merci pour toutes les étapes détaillées
La volute et le talon sont super propres, on sent bien la maîtrise. Ça donne envie de se lancer dans un manche sculpté de A à Z, même si ça paraît toujours un peu intimidant au départ. Tu penses garder ce type de profil pour tes prochaines, ou tu varies à chaque projet ?
Manureva1
Serial posteur
Messages : 233
Enregistré le : dim. 22 sept. 2019 21:36
Nombre de guitares fabriquées : 0

Re: 13 : Le manche a bon dos !

Message par Manureva1 »

Mickaël a écrit : mar. 16 sept. 2025 16:56 Pour le délignage, il te faut une lame avec de grosses dents, plutôt épaisse pour éviter qu'elle vrille, et que l'affûtage soit très bon. Après, il ne faut pas espérer faire ça en 3 secondes. Quand la hauteur de coupe est importante, il y a de la sciure à évacuer et si tu veux aller trop vite, la sciure se bourre entre les dents avant que les dents sortent du bois.
Après, si ta technique fonctionne bien, c'est bon :yes:
merci :yes:
Avatar du membre
GaBuZo
Superposteur
Messages : 164
Enregistré le : mer. 4 sept. 2019 23:17
Nombre de guitares fabriquées : 0

Re: 13 : Le manche a bon dos !

Message par GaBuZo »

Hello, j'ai l'impression que la courbe de jonction cornes/talon mériterait d'être lissée.
C'est un artefact de la photo, ou tu as laissé de la marge pour le ponçage de finition?
"S'il n'y a pas de solution, c'est qu'il n'y a pas de problème" (ndShadoks)
Avatar du membre
Mickaël
Mais tais-toi !!!
Messages : 5971
Enregistré le : mar. 16 févr. 2016 22:25
Nombre de guitares fabriquées : 12
Localisation : PACA

Re: 13 : Le manche a bon dos !

Message par Mickaël »

Il n'y a pas de marge pour la finition, là c'est poncé au 180 usé donc c'est la forme finie. Je ne vois pas exactement où tou voudrais enlever de la matière.
Avatar du membre
GaBuZo
Superposteur
Messages : 164
Enregistré le : mer. 4 sept. 2019 23:17
Nombre de guitares fabriquées : 0

Re: 13 : Le manche a bon dos !

Message par GaBuZo »

J'ai l'impression que cette courbe n'est pas fluide sur tes photos (peut-être pas besoin d'enlever autant)

"S'il n'y a pas de solution, c'est qu'il n'y a pas de problème" (ndShadoks)
Avatar du membre
Mickaël
Mais tais-toi !!!
Messages : 5971
Enregistré le : mar. 16 févr. 2016 22:25
Nombre de guitares fabriquées : 12
Localisation : PACA

Re: 13 : Le manche a bon dos !

Message par Mickaël »

En effet, la courbure n'est pas comme tu l'as dessinée donc peut-être que je vais la reprendre comme tu le suggères. J'ai préféré ne pas être trop gourmand parce qu'une fois que le bois est enlevé, il n'y a plus de retour en arrière possible.
Avatar du membre
gema1831
Mais tais-toi !!!
Messages : 6521
Enregistré le : ven. 30 déc. 2016 17:26
Nombre de guitares fabriquées : 11
Localisation : Belgique

Re: 13 : Le manche a bon dos !

Message par gema1831 »

Mickaël a écrit : ven. 19 sept. 2025 19:26 ...une fois que le bois est enlevé, il n'y a plus de retour en arrière possible.
Si, si. Avec la rape à rajouter de la matière. J'en ai acheté une sur Temu. Pas encore essayé, mais ça a l'air très promèteur!!! :green:
#WellDone
Avatar du membre
GaBuZo
Superposteur
Messages : 164
Enregistré le : mer. 4 sept. 2019 23:17
Nombre de guitares fabriquées : 0

Re: 13 : Le manche a bon dos !

Message par GaBuZo »

:lol: Et pour toute râpe à rajouter achetée, un bidon d'huile de coude offert :lol:
"S'il n'y a pas de solution, c'est qu'il n'y a pas de problème" (ndShadoks)
Avatar du membre
Mickaël
Mais tais-toi !!!
Messages : 5971
Enregistré le : mar. 16 févr. 2016 22:25
Nombre de guitares fabriquées : 12
Localisation : PACA

Re: 13 : Le manche a bon dos !

Message par Mickaël »

Je n'ai pas de râpe à épaissir et Temu, rien que d'y penser, ça me file des boutons :lol:

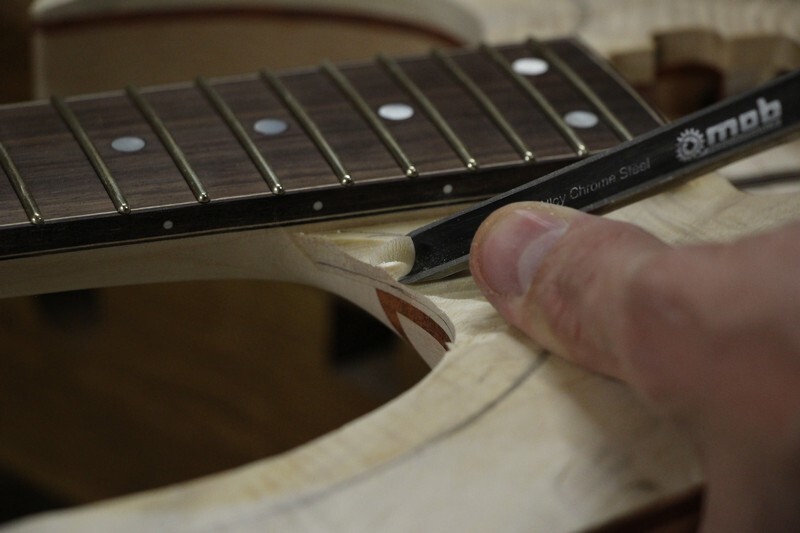

J'ai fait une photo avec la lumière de côté pour mieux voir la limite de la sculpture du talon du manche :

L'angle ne restera pas vif, il y aura un arrondi tout autour du dos, donc cette arête va disparaître.
Avatar du membre
GaBuZo
Superposteur
Messages : 164
Enregistré le : mer. 4 sept. 2019 23:17
Nombre de guitares fabriquées : 0

Re: 13 : Le manche a bon dos !

Message par GaBuZo »

Oui sous cet angle là ça rend déjà mieux, les photos précédentes étaient un peu trompeuses.
Perso je reverrais quand même un peu le galbe, surtout sur la corne supérieure.
Mais c'est vrai que ce genre de sculpture n'est pas simple, t'as raison de te méfier de risquer trop enlever, vaut mieux y aller par toutes petites passes, avec une râpe demi-douce ou carrément des cabrons au papier 150.

Edit: oops, j'avais pas lu que tu avais prévu un quart de rond. Effectivement pas de souci pour soigner la courbure dans ce cas.
"S'il n'y a pas de solution, c'est qu'il n'y a pas de problème" (ndShadoks)
Avatar du membre
Mickaël
Mais tais-toi !!!
Messages : 5971
Enregistré le : mar. 16 févr. 2016 22:25
Nombre de guitares fabriquées : 12
Localisation : PACA

Re: 13 : On avance !

Message par Mickaël »

Bon, ça fait un moment qu'il ne s'est rien passé par ici on dirait !

J'avais remis à plus tard le perçage de l'accès au réglage du truss. Un jour, nous étions plus tard, et je me suis attelé à cette tâche.

Pour commencer, on trace le centre du perçage sur l'axe du manche, ainsi que la perpendiculaire afin d'avoir un repère :

Ensuite, j'ai utilisé un gabarit que j'avais fait pendant la fabrication de la Chiquita (il faudrait que je la finisse d'ailleurs !) :

Le gabarit est positionné grâce au repère tracé précédemment :

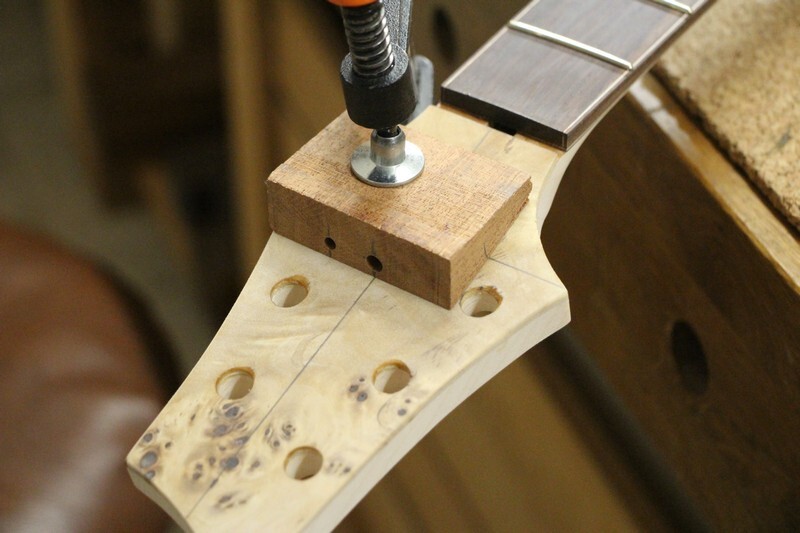

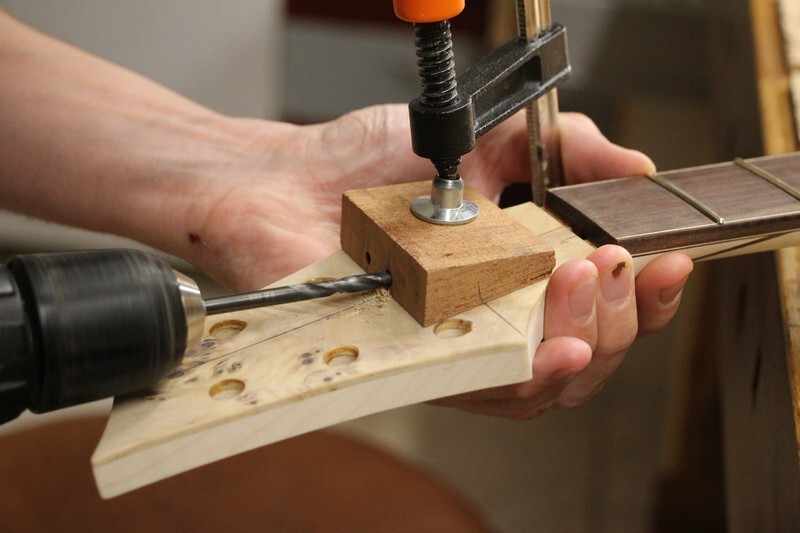

On perce avec un foret suffisamment long :

Le truss est désormais réglable :

Sur cette belle table, j'ai tracé le futur chanfrein qui ressemblera à ce que j'avais fait sur la 8 cordes :

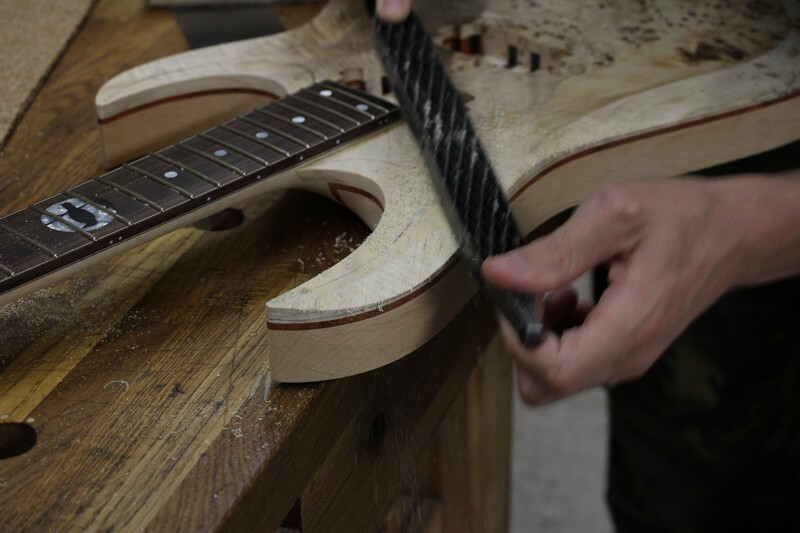

Le chanfrein est dégrossi à la râpe :

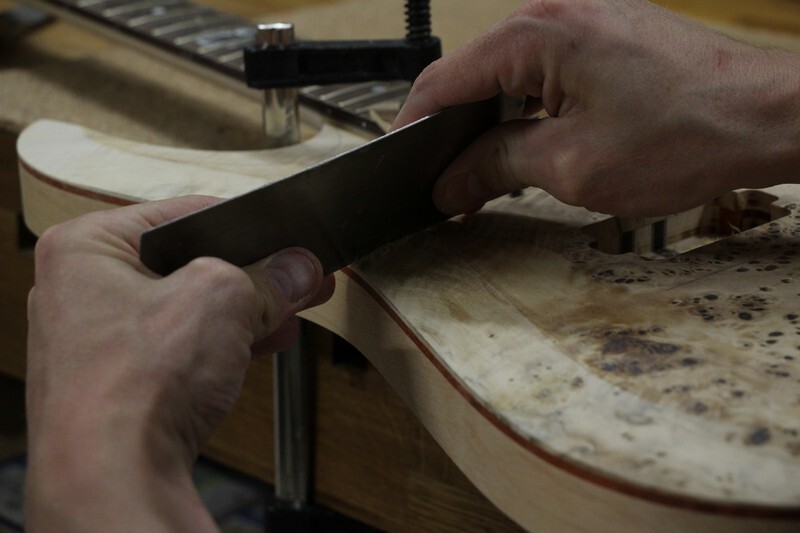

Le racloir est un super outil pour ce genre de tâche, surtout vu les différences de dureté que l'on peut trouver dans la loupe de peuplier :

J'ai dû utiliser une gouge pour faire l'intérieur des cornes :

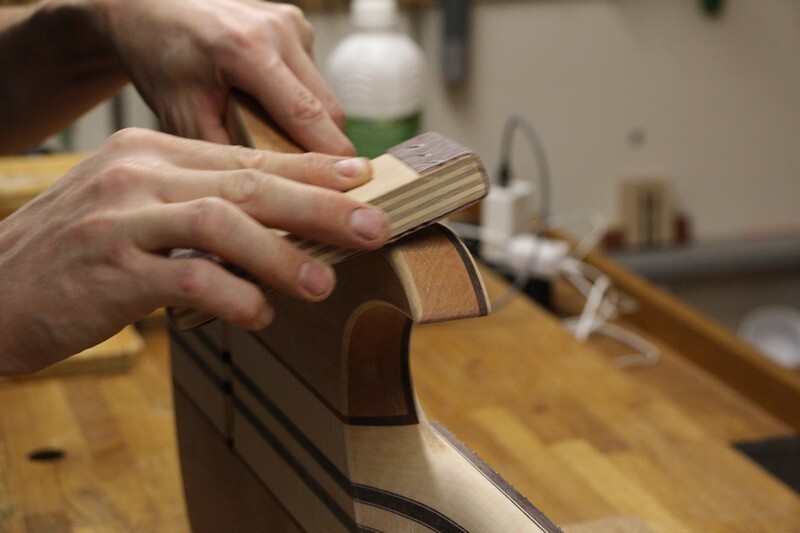

Côté dos, j'ai fait un arrondi tout autour :

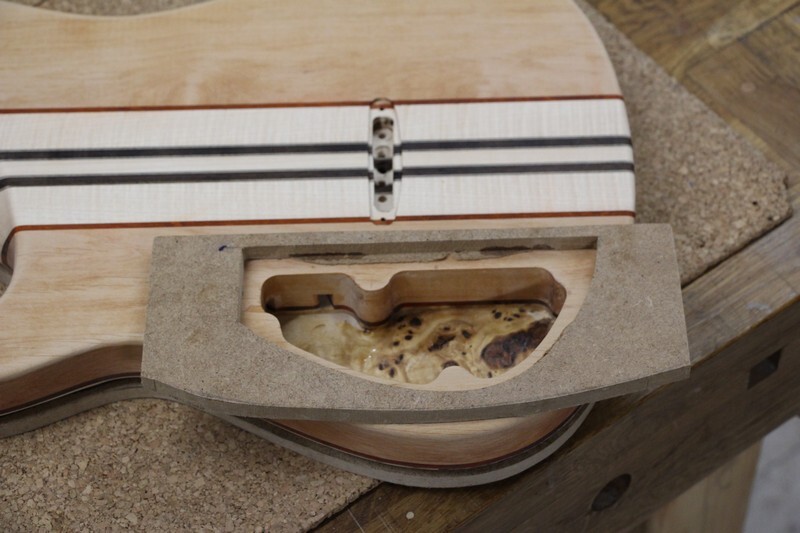

Ensuite, j'ai fait le logement de la trappe électro avec une fraise de 8 et la bague à copier :


Les micros seront fixés avec les vis dans le corps de la guitare. J'aurais pu utiliser des vis prévues pour être vissées dans le bois mais j'avais envie d'essayer les inserts en laiton.

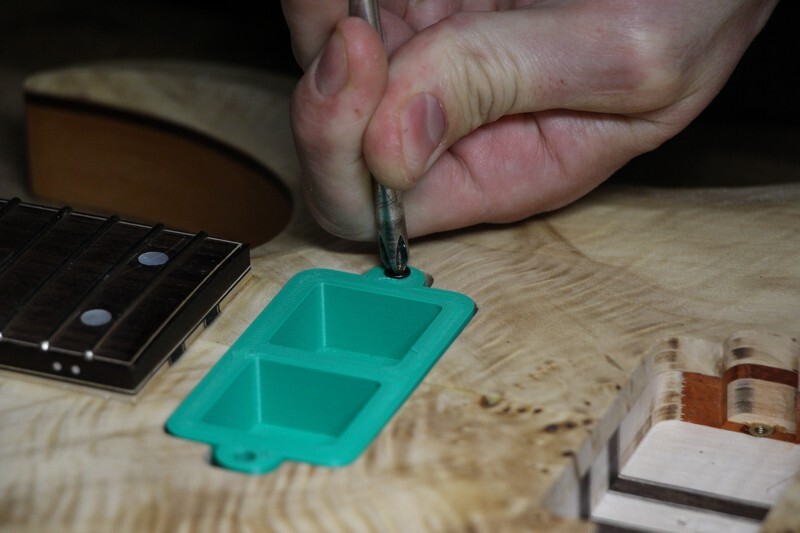

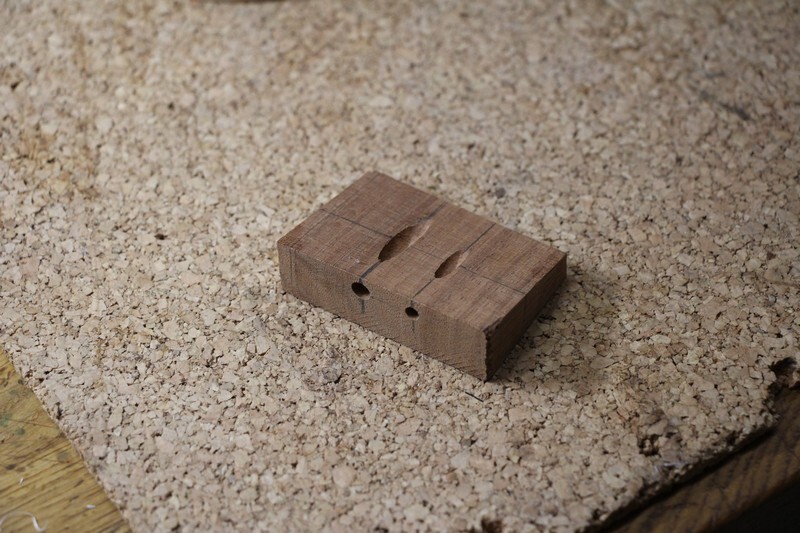

J'ai fait un gabarit de perçage en impression 3D pour percer les logements des inserts :

Les trous sont faits :

A l'aide d'un autre gabarit, je monte les inserts. Ils sont fixés un par un sur ce gabarit et maintenus avec une vis :

Une fois positionné j'enfonce l'insert dans le bois en appuyant avec un tournevis :

Après avoir mis une goutte de cyano, ça donne ça :

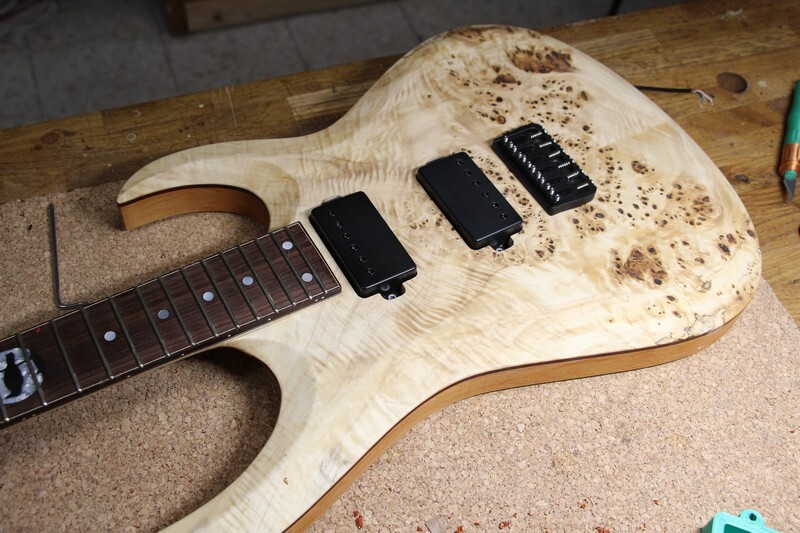

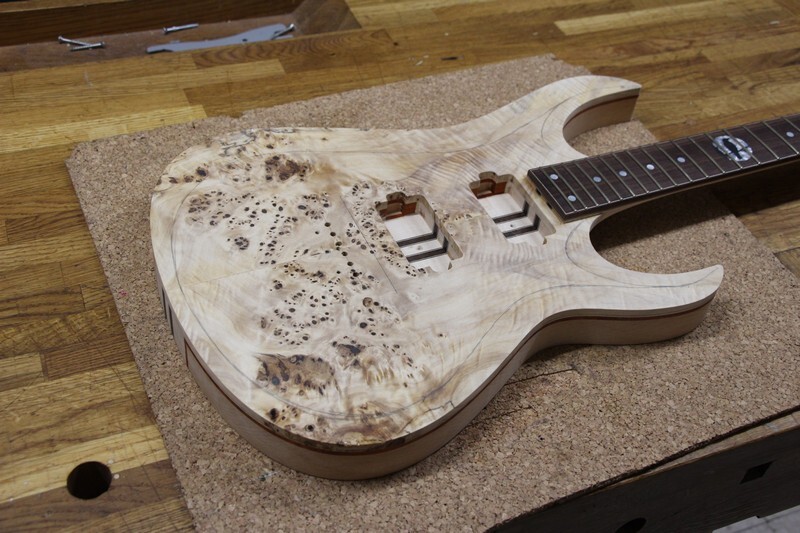

Un petit aperçu avec les micros en place ainsi que le chevalet :
