Re: 13 : On roule des mécaniques !
Merci pour vos messages !

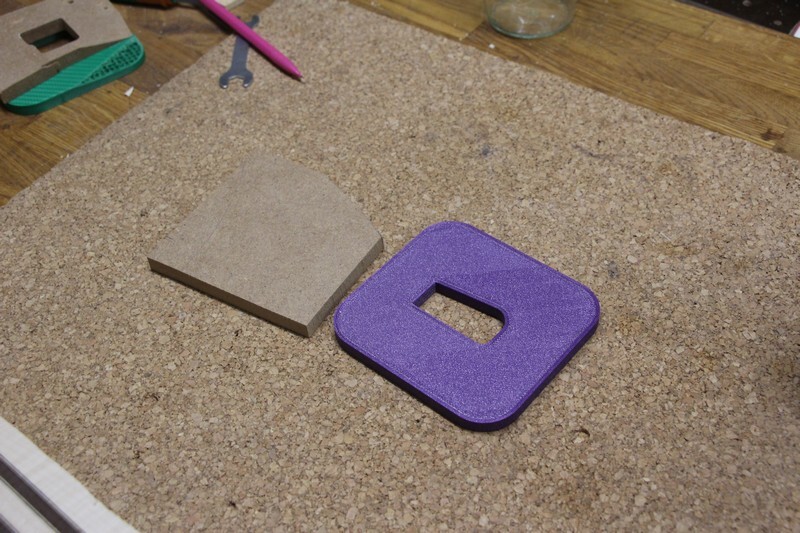

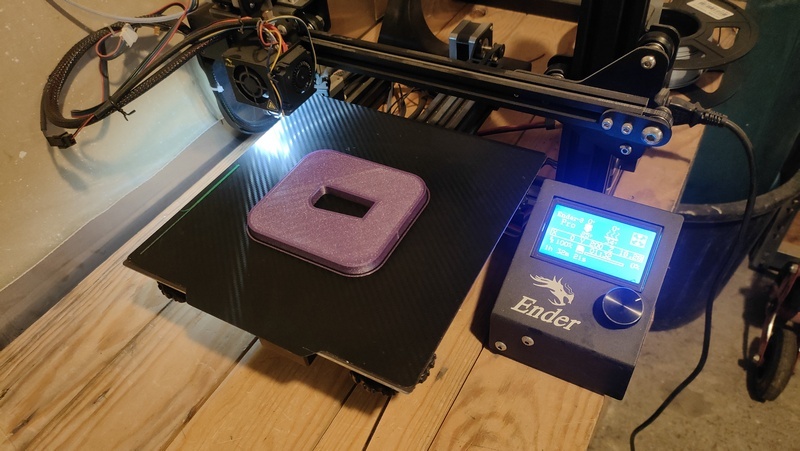

On continue avec le dégagement de la molette de réglage du Drop. J'ai dessiné un gabarit puis je l'ai imprimé :

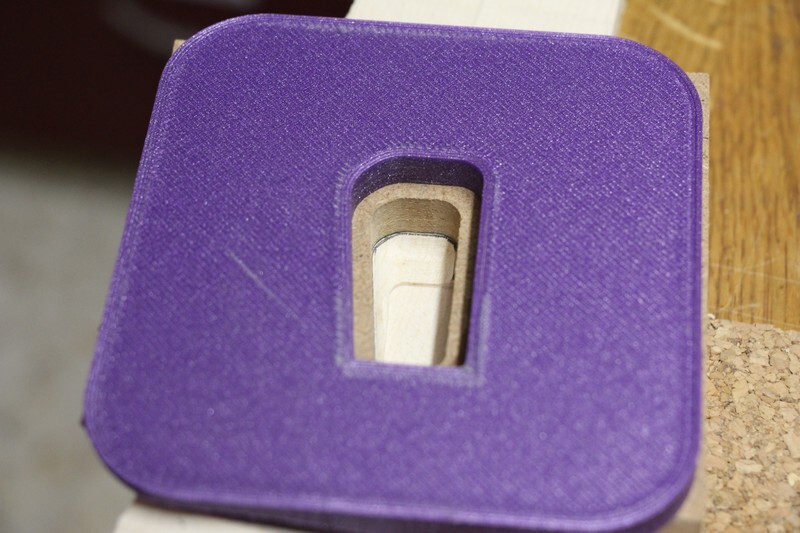

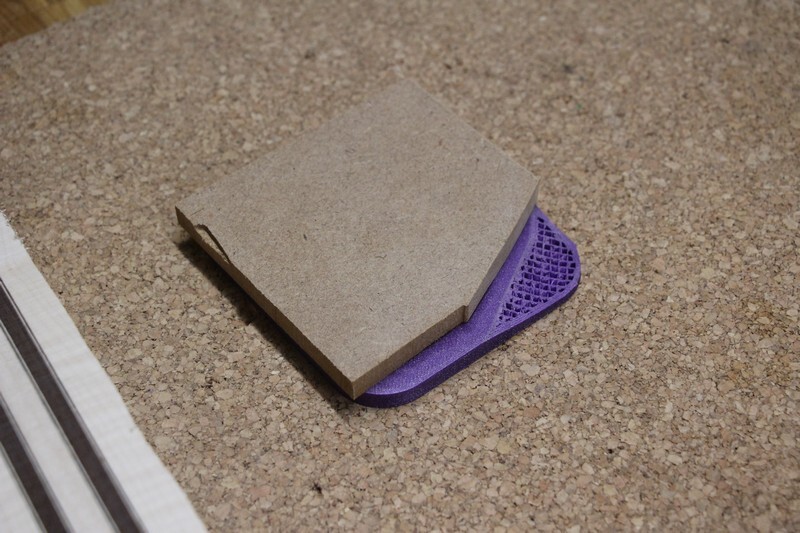

Comme pour le précédent, je l'ai réhaussé d'un bout de MDF de 10 pour pouvoir passer au dessus de la volute :
Comme pour l'autre, il a fallu enlever de la matière à la ponceuse pour que ça passe quand même au dessus de la volute :

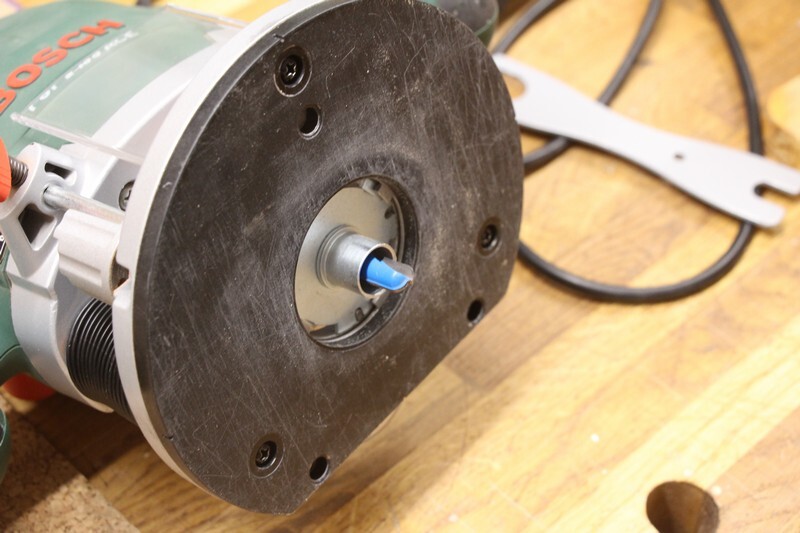

La défonceuse est équipée d'une fraise hémisphérique de 10 avec la bague de copiage :

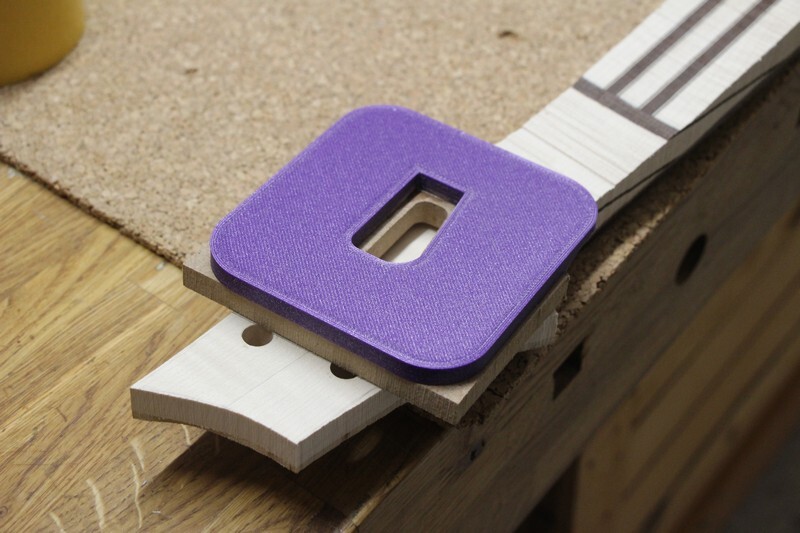

Le gabarit est mis en place et collé au double face :

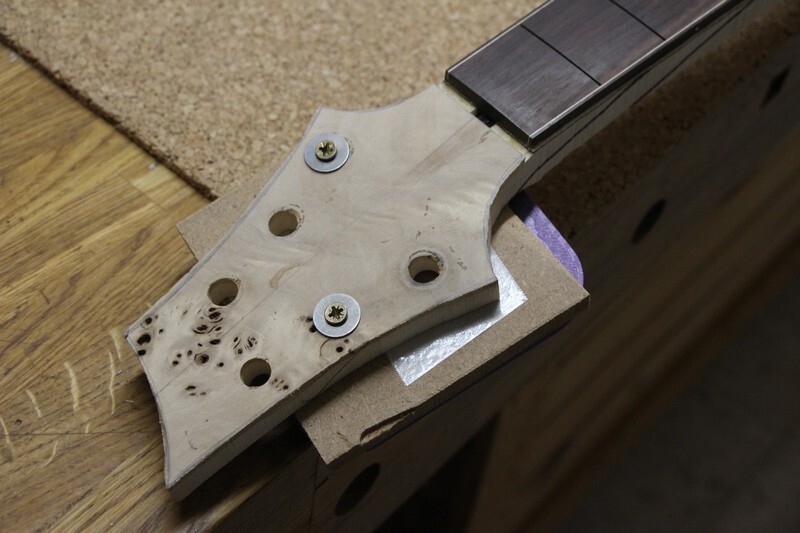

Le gabarit est maintenu également avec des vis de l'autre côté :
J'ai fait une défonce de 2mm de profondeur, ça suffira largement :

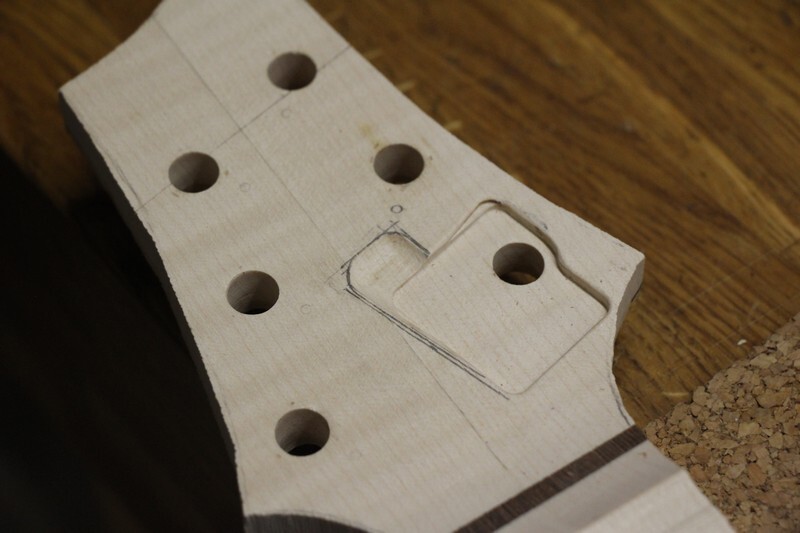

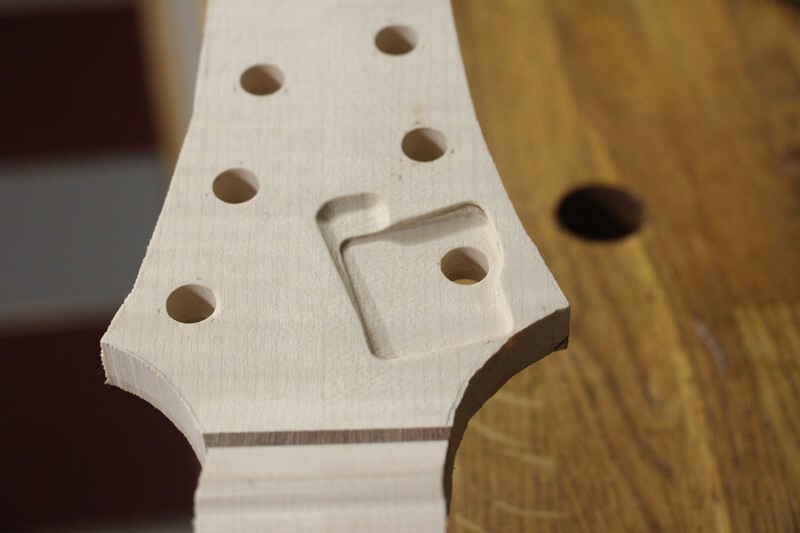

Et une fois le gabarit enlevé :

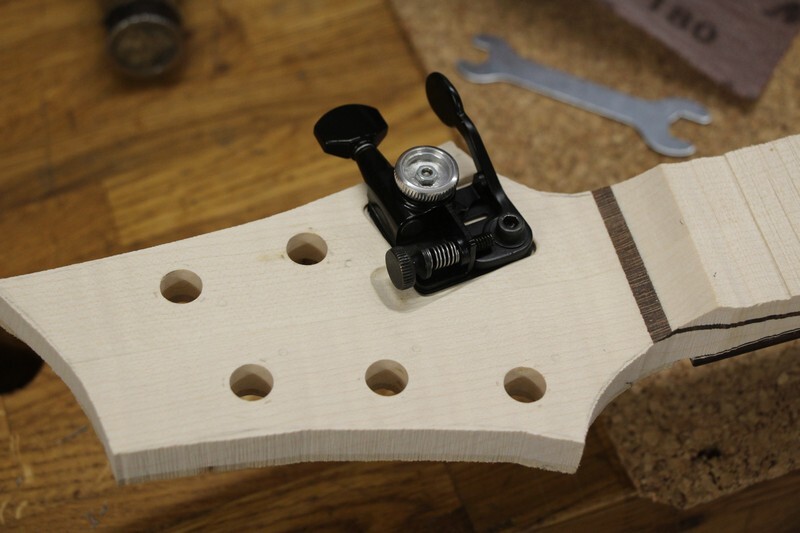

La mécanique est remontée afin de vérifier que le gain de place est suffisant et bien placé :

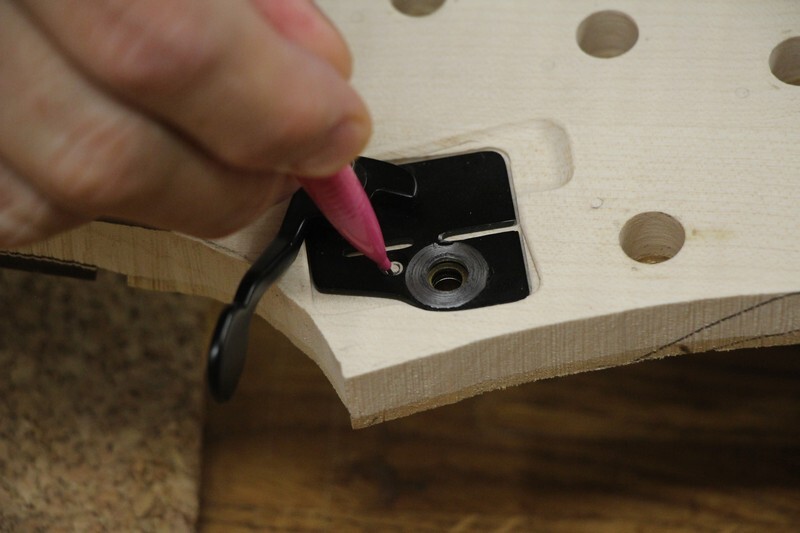

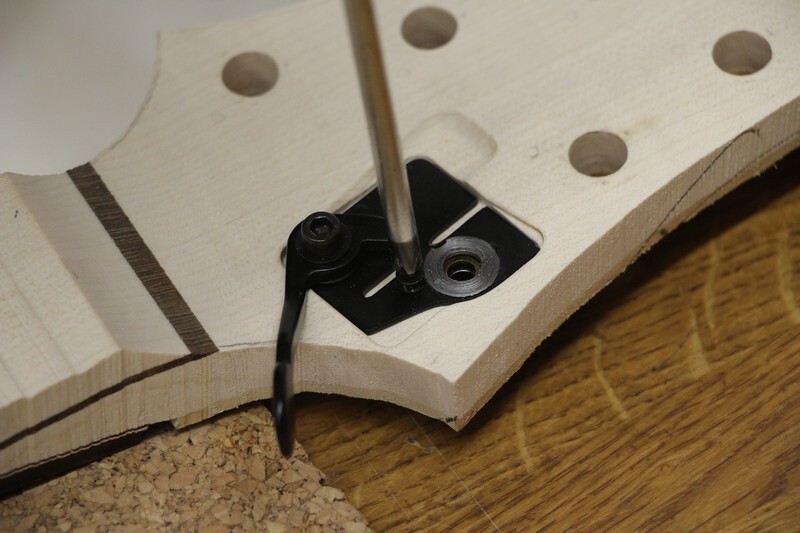

Je démonté la partie mobile afin de garder la partie fixe sur le manche, et repérer le trou de la petite vis de maintient :

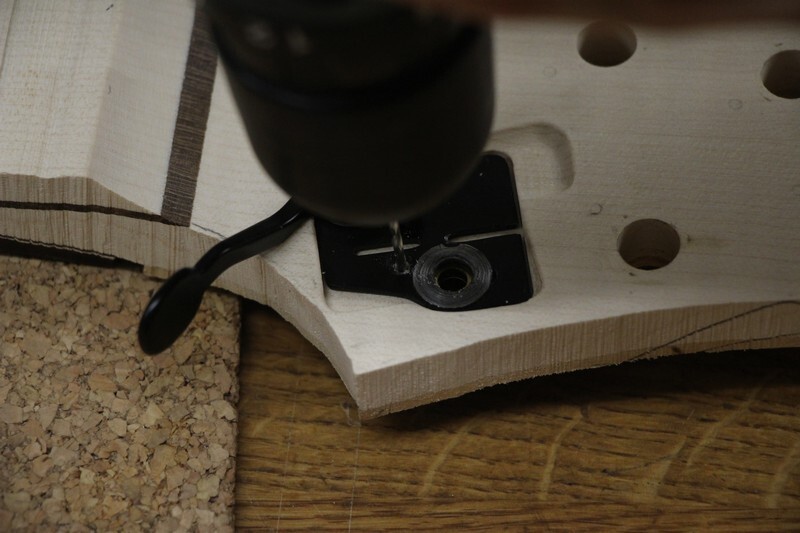

Je perce un trou de 1,8mm (diamètre de l'âme de la vis)et en surveillant la profondeur pour ne pas traverser :
Je mets la petite vis :

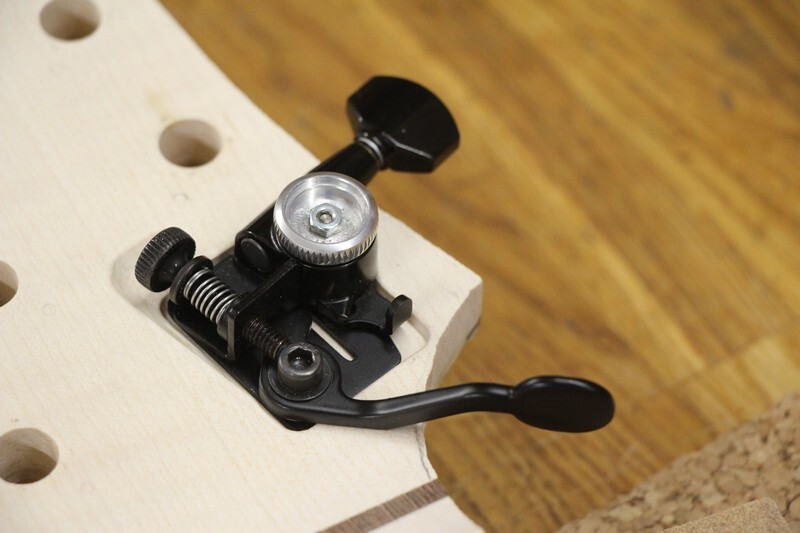

Et je remonte tout pour vérifier que la vis passe bien :
On continue avec le dégagement de la molette de réglage du Drop. J'ai dessiné un gabarit puis je l'ai imprimé :
Comme pour le précédent, je l'ai réhaussé d'un bout de MDF de 10 pour pouvoir passer au dessus de la volute :
Comme pour l'autre, il a fallu enlever de la matière à la ponceuse pour que ça passe quand même au dessus de la volute :
La défonceuse est équipée d'une fraise hémisphérique de 10 avec la bague de copiage :
Le gabarit est mis en place et collé au double face :
Le gabarit est maintenu également avec des vis de l'autre côté :
J'ai fait une défonce de 2mm de profondeur, ça suffira largement :
Et une fois le gabarit enlevé :
La mécanique est remontée afin de vérifier que le gain de place est suffisant et bien placé :
Je démonté la partie mobile afin de garder la partie fixe sur le manche, et repérer le trou de la petite vis de maintient :
Je perce un trou de 1,8mm (diamètre de l'âme de la vis)et en surveillant la profondeur pour ne pas traverser :
Je mets la petite vis :
Et je remonte tout pour vérifier que la vis passe bien :
-
gaffophone
- FAQeur
- Messages : 2300
- Enregistré le : ven. 1 janv. 2016 01:07
- Nombre de guitares fabriquées : 0
- Localisation : Ivry
Re: 13 : On roule des mécaniques !
Avant de traverser l’épaisseur de la tête. Il fait attention à tout.
