Harpe 29 cordes

[benoit suaudeau]

me revoilà pour de la luthe avec un projet de harpe 29 cordes bien plus compact et léger que la précédente de 36 cordes pour permettre à ma fille de transporter elle même son instrument.

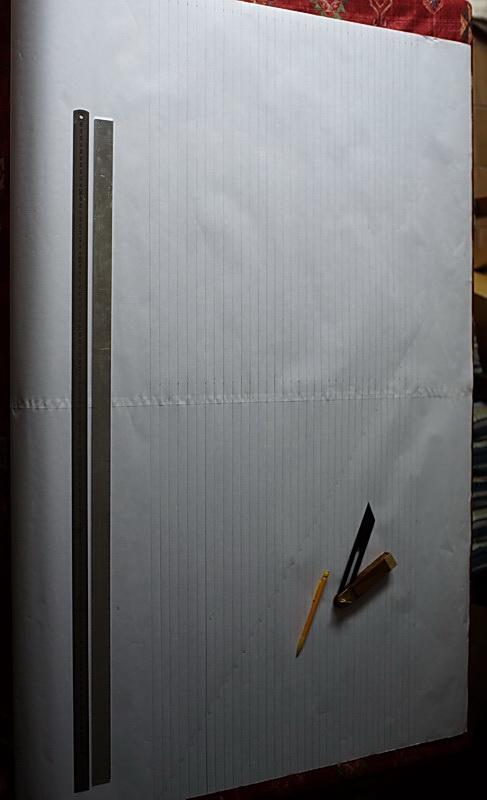

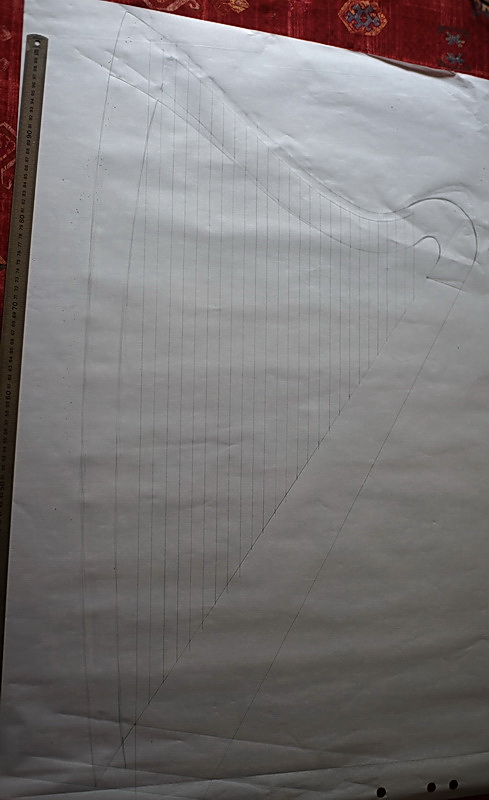

Donc premier étape tracer le plan de corde avec l'espacement entre chaque (en tenant compte du diamètre croissant des cordes). Le tout en taille réelle, la harpe fera presque un mètre de haut.


Il faut déterminer la taille idéale de chaque corde en fonction de sa longueur et de sa tension, un compromis entre puissance et confort de jeux. Cette harpe aura un touché moyen (typique d'une Celtique).

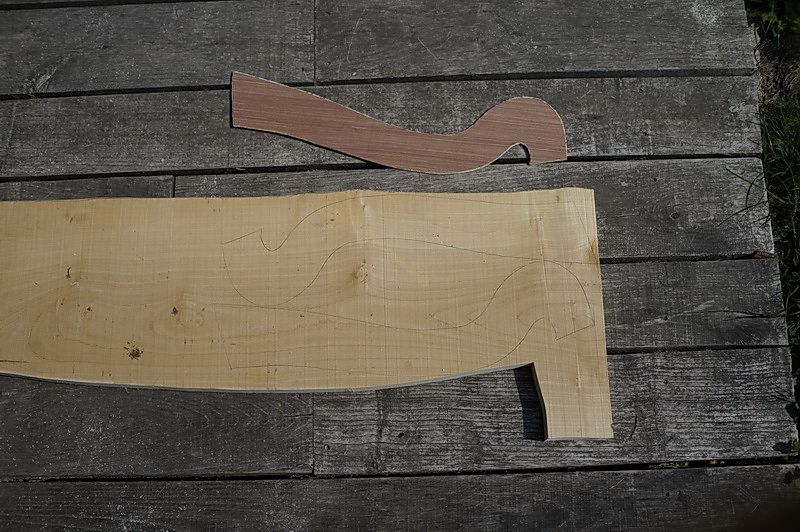

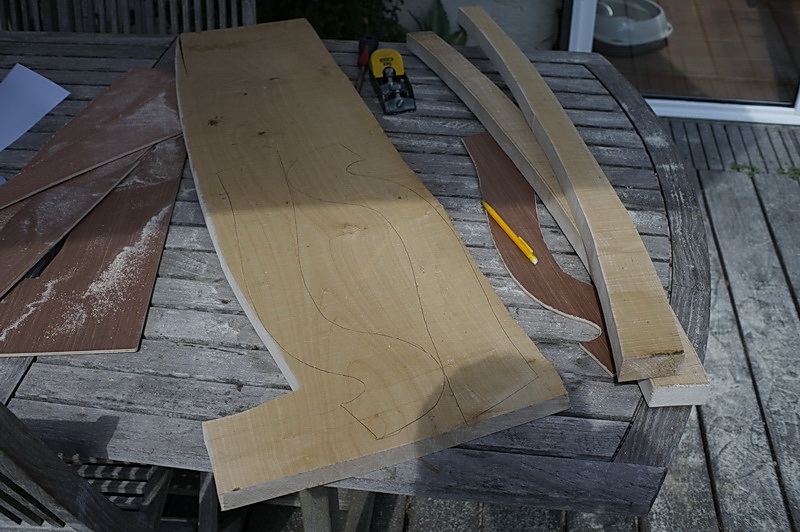

Traçage sur un bout de plateau en sycomore, reste du projet précédent. Bois massif en deux plis.

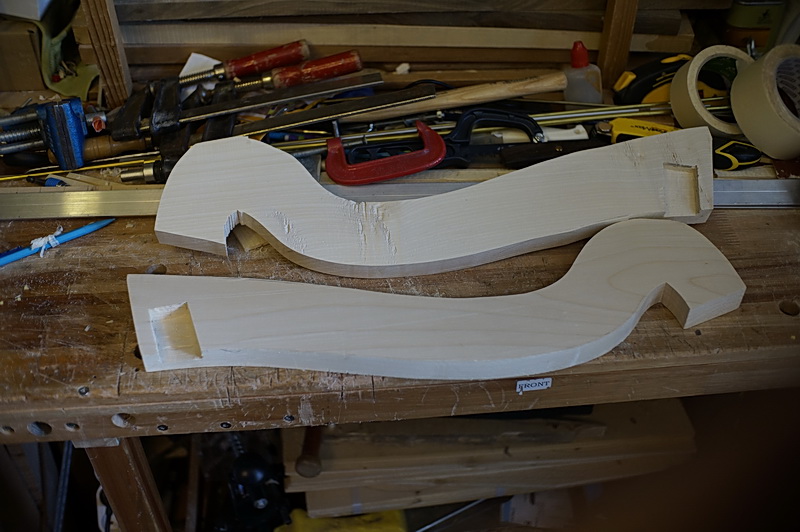

Coupe à la sauteuse et à la scie à ruban.

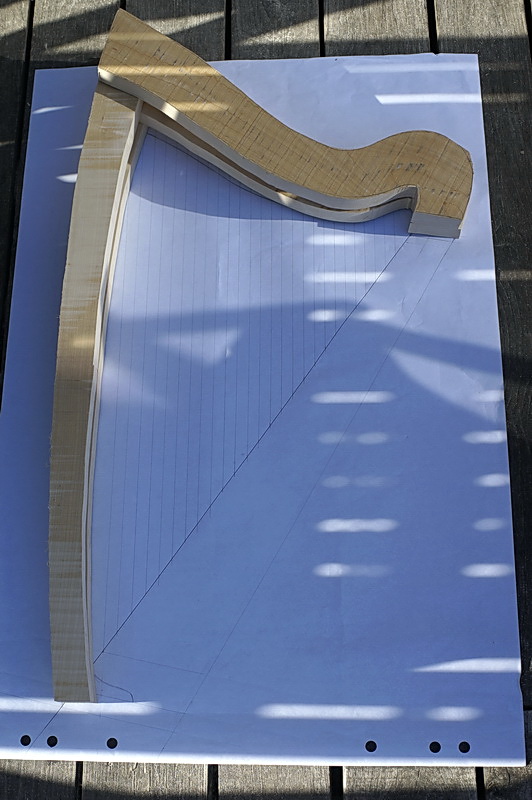

Assemblage à blanc juste pour voir

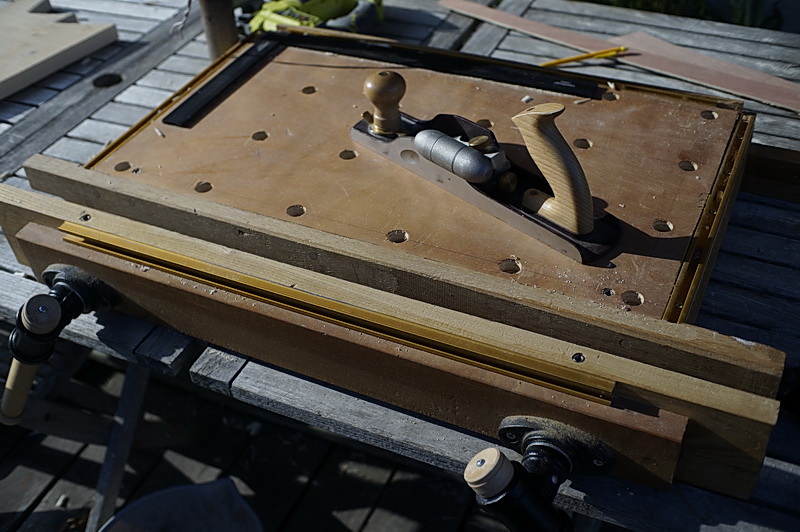

Une presse type moxon réalisée cet été et qui va servir pour dégauchir le bois.

[ValentinD]

Eh beh ! À peine commencé que c'est déjà impressionnant !

J'adore la harpe, ça a un son vraiment doux, spécial, c'est superbe ! J'ai juste hâte de suivre et voir la suite de ce projet !!

[benoit suaudeau]

Merci, j'en ai déjà fait une grande et j'ai beaucoup souffert, et donc appris, et donc je ferais moins de conneries (j’espère), et donc ça ira plus vite.

[benoit suaudeau]

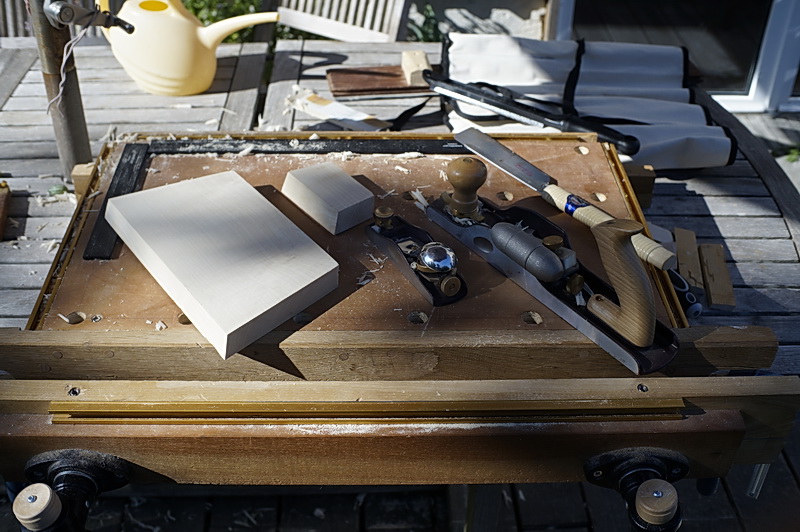

Découpe dans de l'érable des massifs supérieurs et inférieurs.

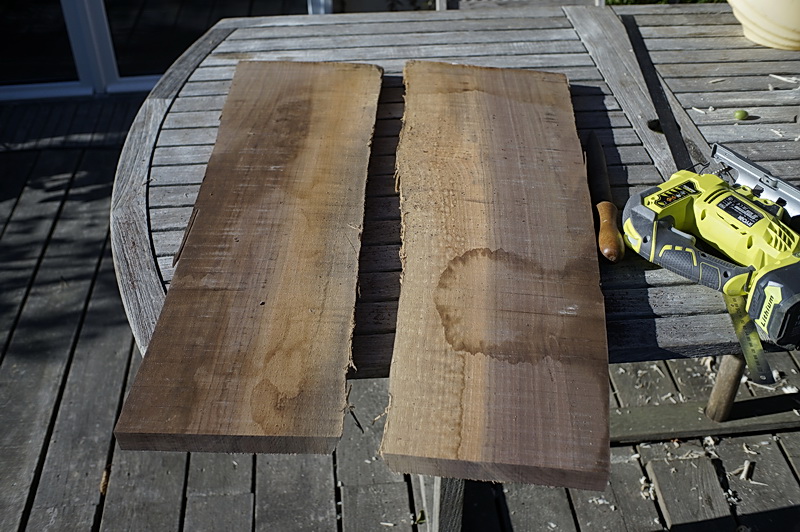

Sélection de morceau de plateau en noyer (croisement entre le noyer d’Europe et celui d'Amérique à gros fruit)

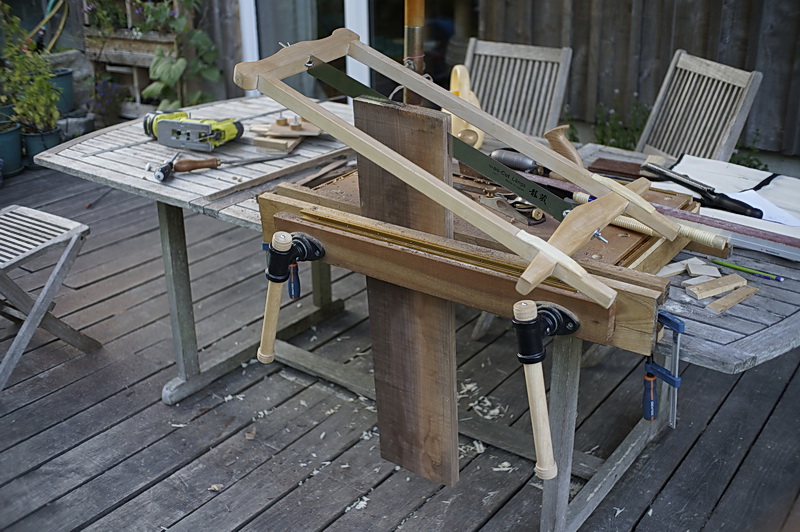

Refente à la main de celui-ci, et franchement c'est pas facile.

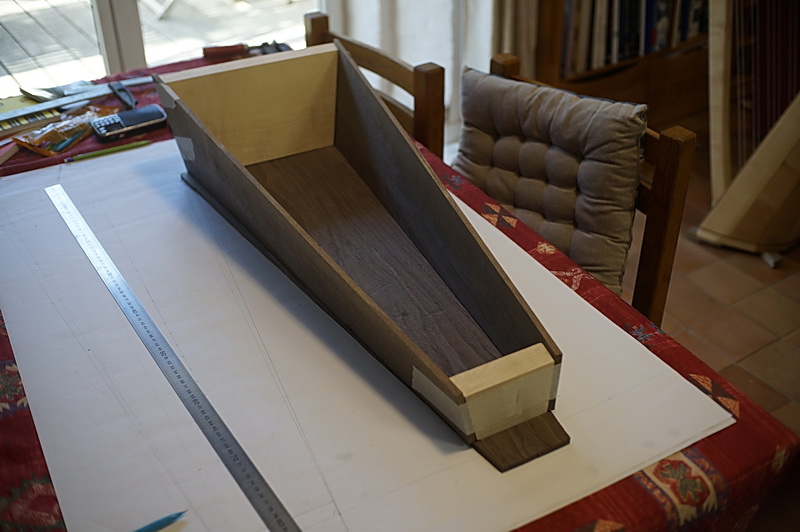

Assemblage à blanc de la caisse pour vérifier les angles.

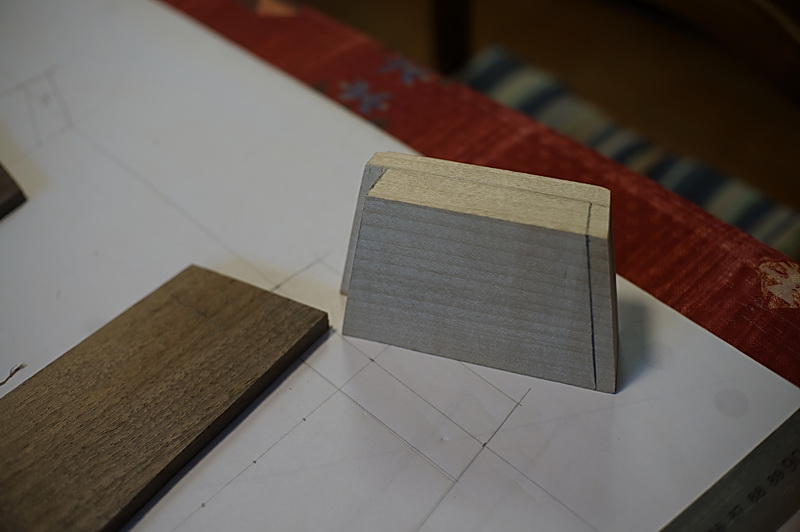

Découpe de la tête de la caisse.

[Whisteul]

Oh, j'adore le noyer ! Tu vas réutiliser du carbone pour le collage des épaisseurs de la colonne/console ?
La table sera en massif ou contreplaqué ?

[benoit suaudeau]

Je pense éviter le carbone pour le piler, peut-être un peu sous la console pour la sécuriser car je vais descendre largement sous les 4 cm d'épaisseur. La table sera en épicéa massif, je suis passé chez Bernard Michaud dans le jura (Bois de lutherie) il y a 15 jours.

[benoit suaudeau]

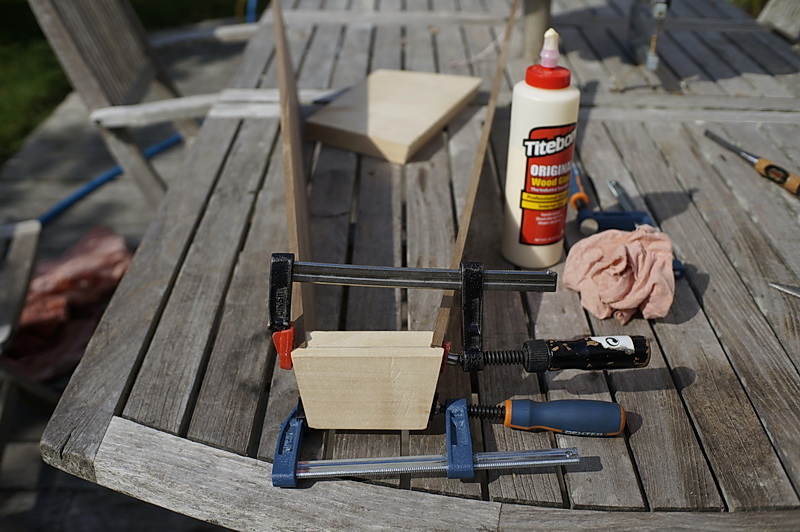

Collage à la titebond de la tête et de la base de la caisse.

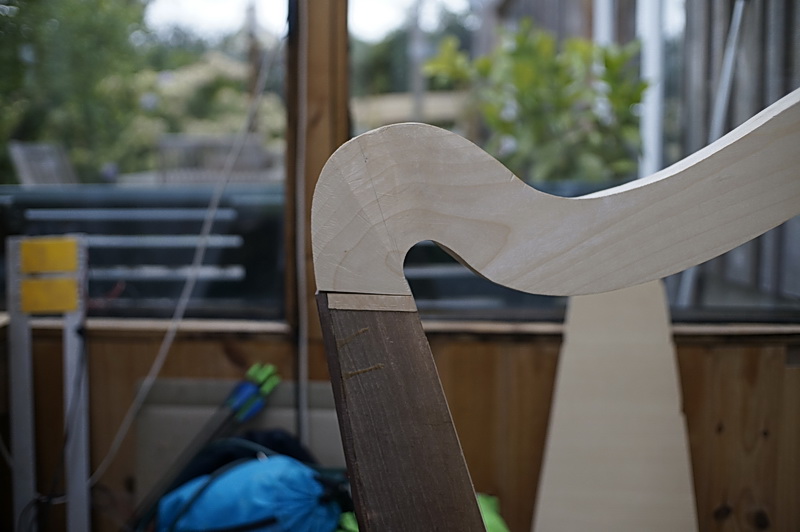

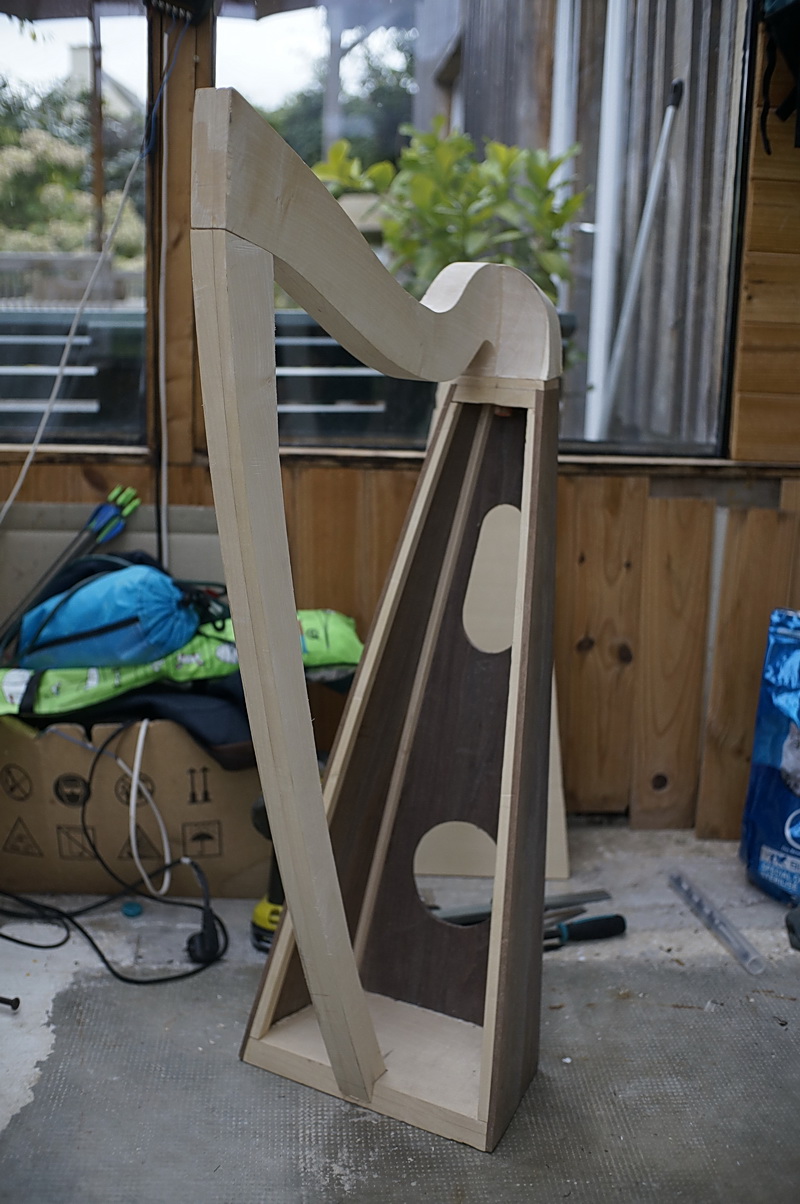

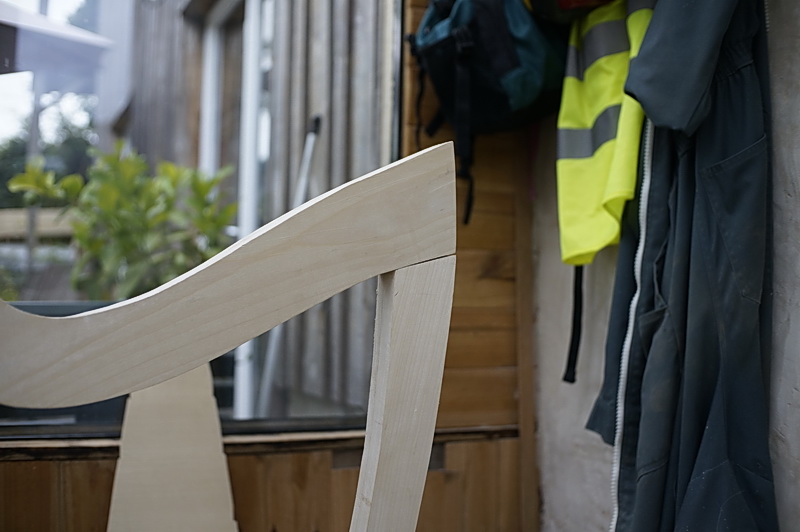

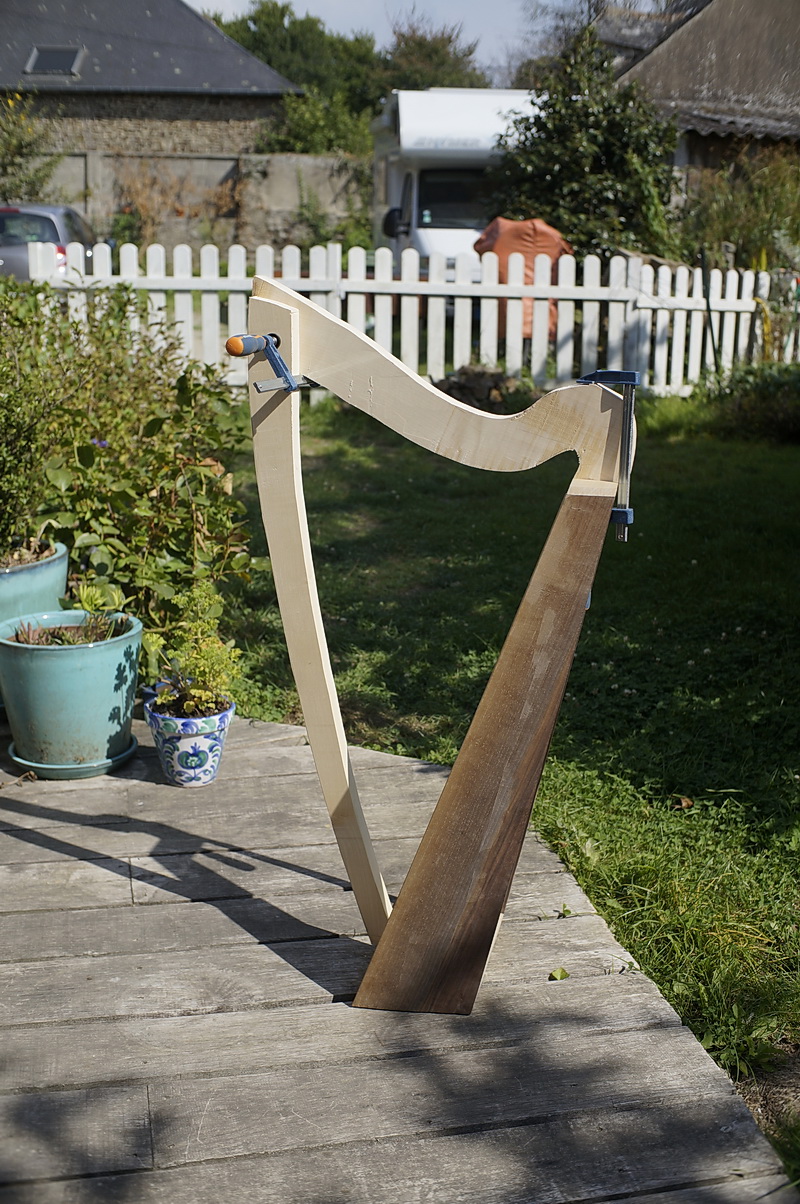

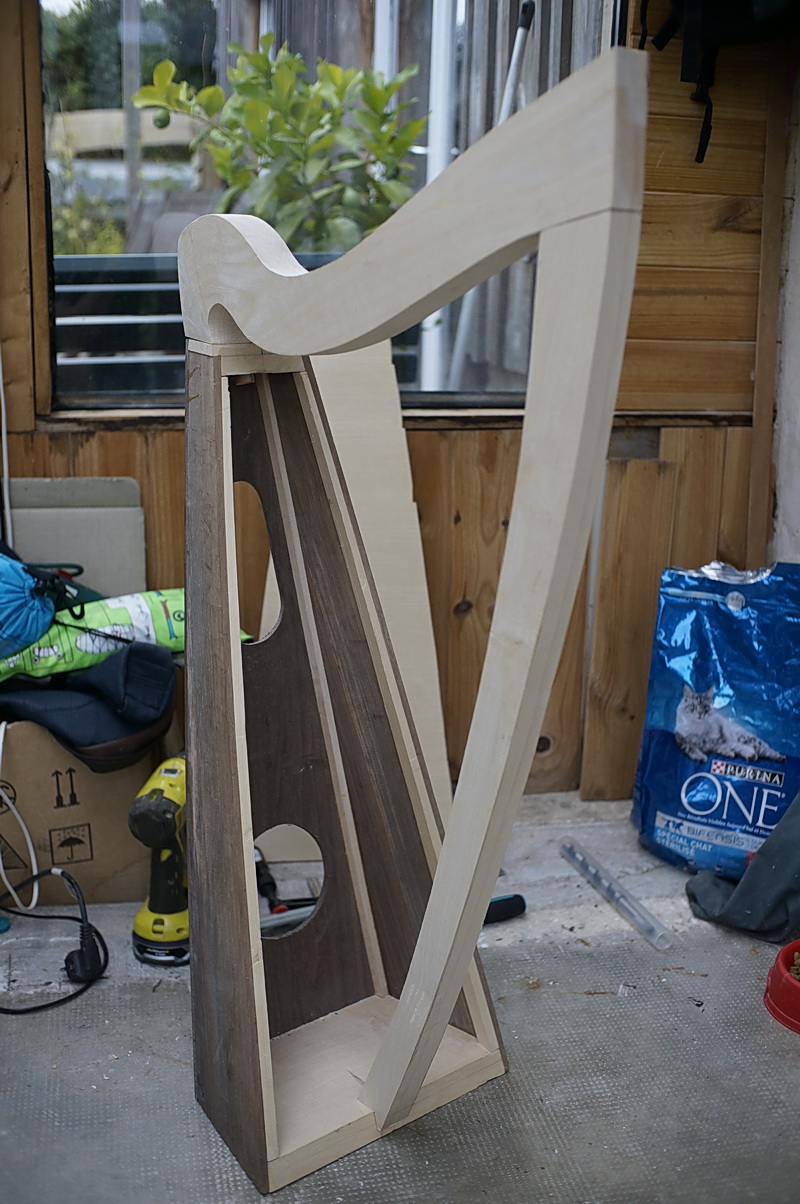

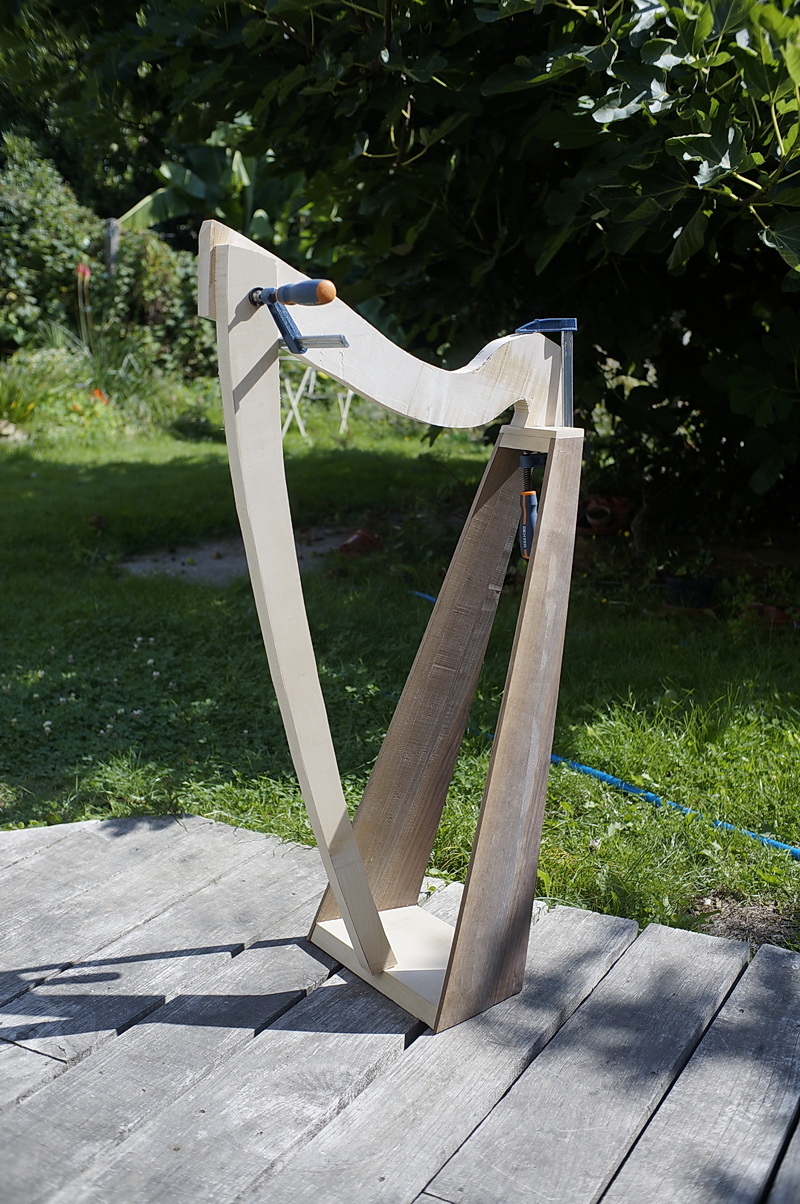

Montage à blanc de la caisse sans son dos et d'une partie de l'ensemble console pilier, ça donne une idée du design général et ça dis si on à déconné ou pas trop.




Le pilier grossièrement taillé montre quand même un soucis de courbe trop prononcée sur le haut, il va falloir penser à corriger ça.

[benoit suaudeau]

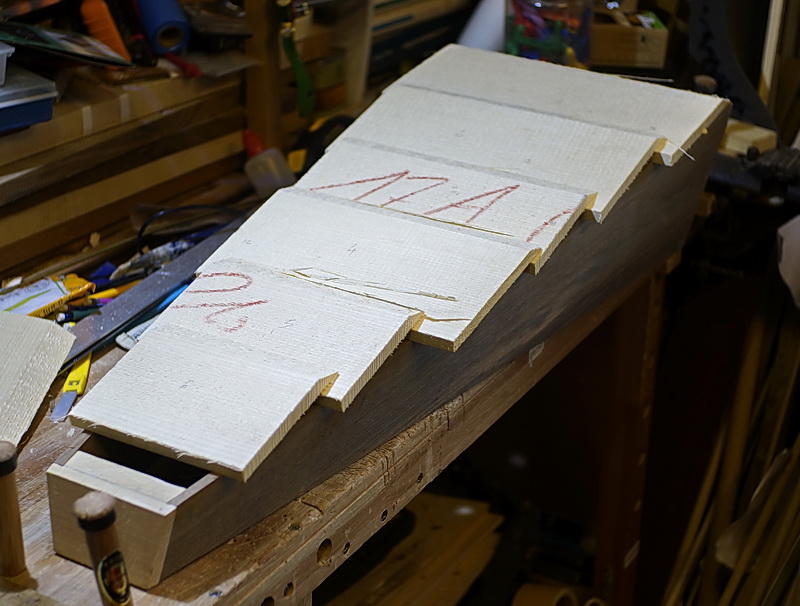

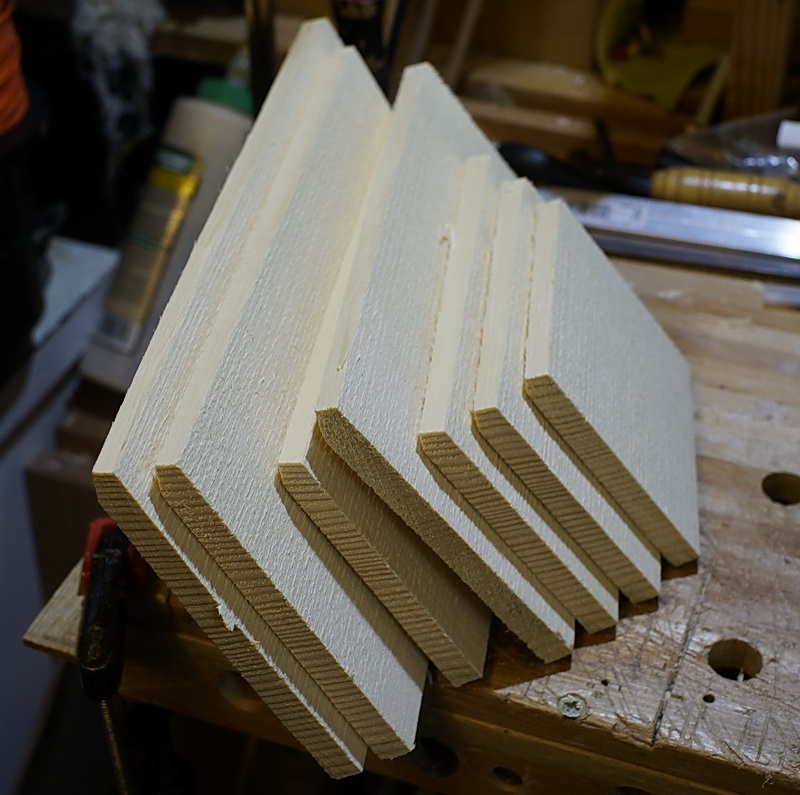

Découpe des morceaux d'épicéa destinés à la table d'harmonie. C'est du bois du Jura Français, coupé il y a plusieurs années, en hiver. Il fait 10mm d'épaisseur.




Rabotage conjoint de chaque champs, pour que le collage soit le plus jointif. Je suis content, j'arrive à le faire au rabot maintenant, je peux me passer du papiers de verre.

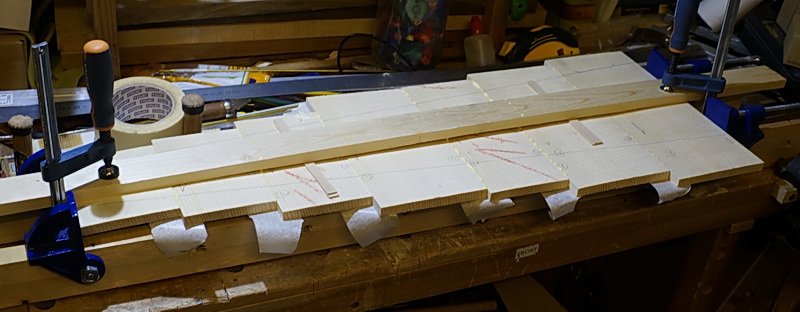

Collage sous presse. (Titebond)

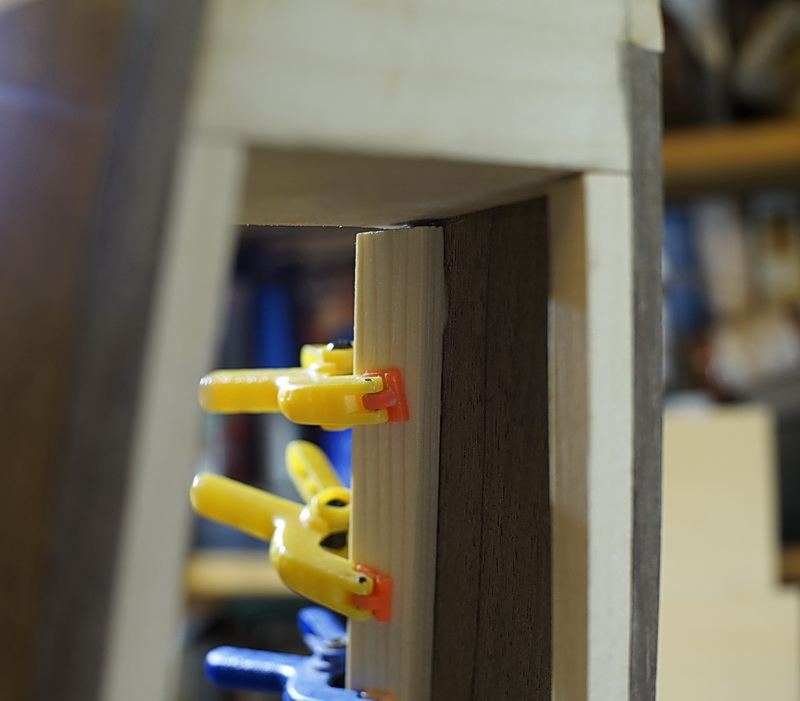

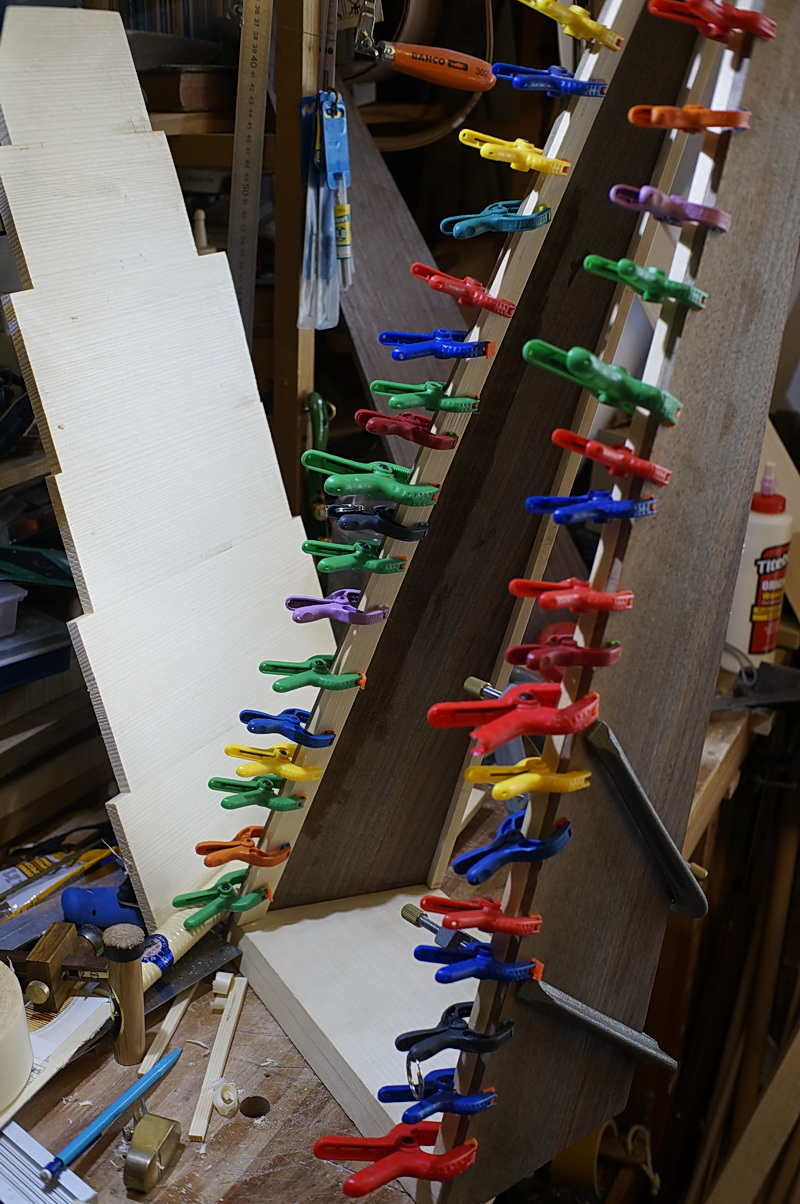

Collage des contres éclisses en épicéa pour élargir la zone de collage, plus profond et large du coté des basses pour supporter la tension supérieure.

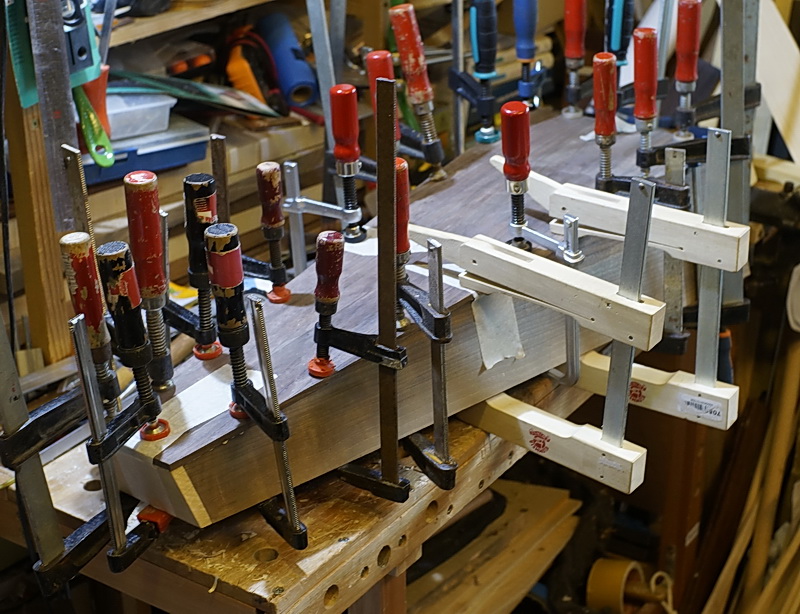

Collage du fond de la caisse.

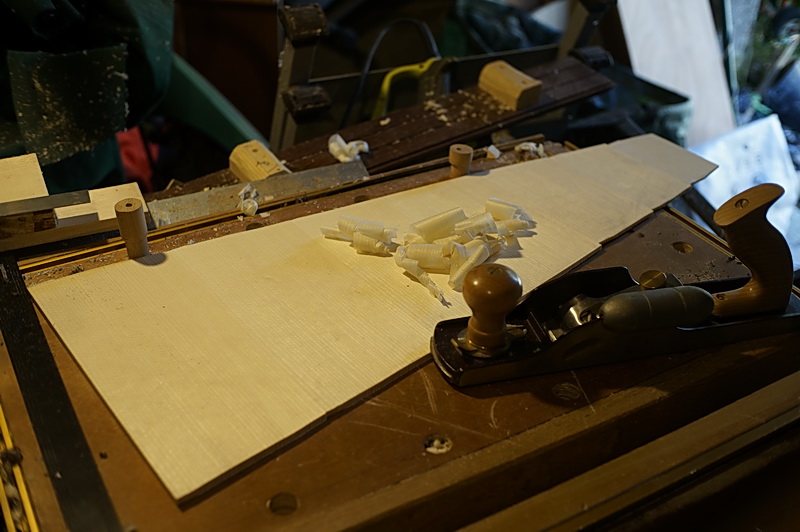

Rabotage de la table pour avoir une épaisseur entre 6.5mm du coté des graves et 3mm du coté des aigus. Je me suis arrangé pour avoir le fil toujours dans le même sens, contrairement aux tables des guitares acoustiques, pour faciliter cette tache.

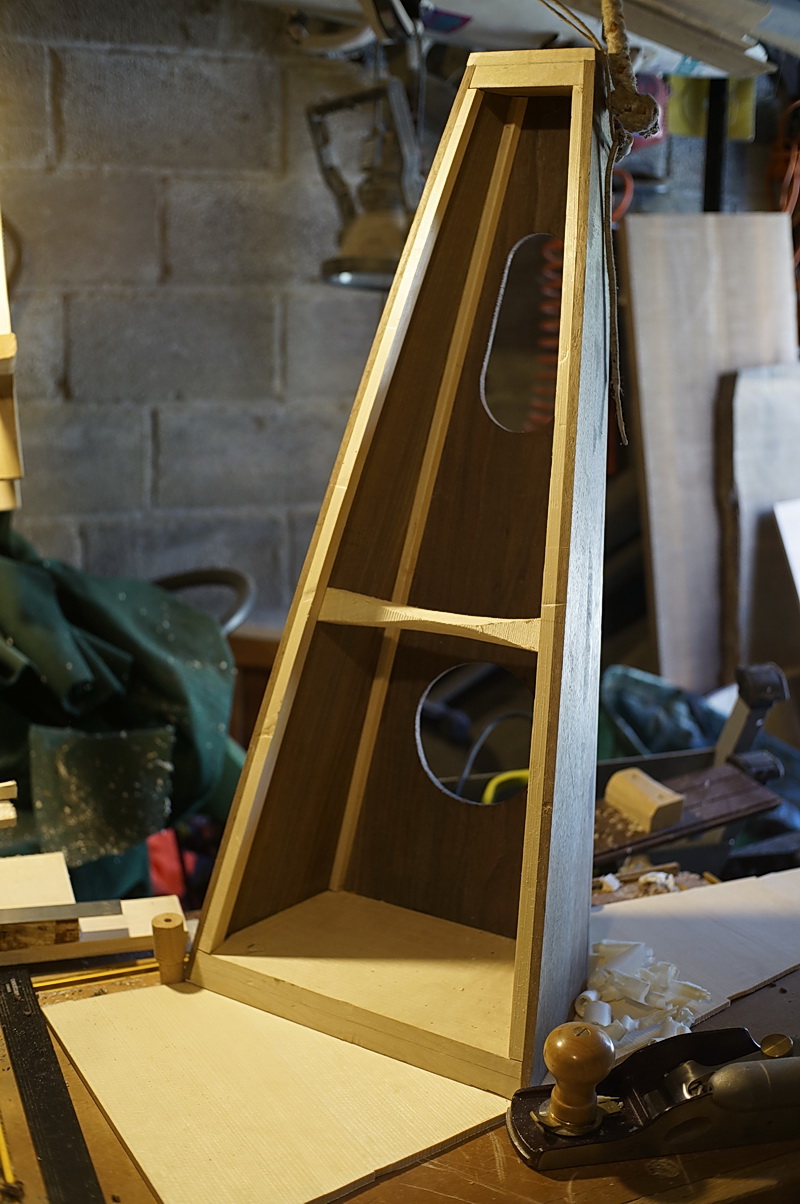

Perçage des ouïes et renfort en érable pour empêcher la caisse de se replier sur elle même sous la tension, tout en n’empêchant pas le montage des cordes par les ouïes.

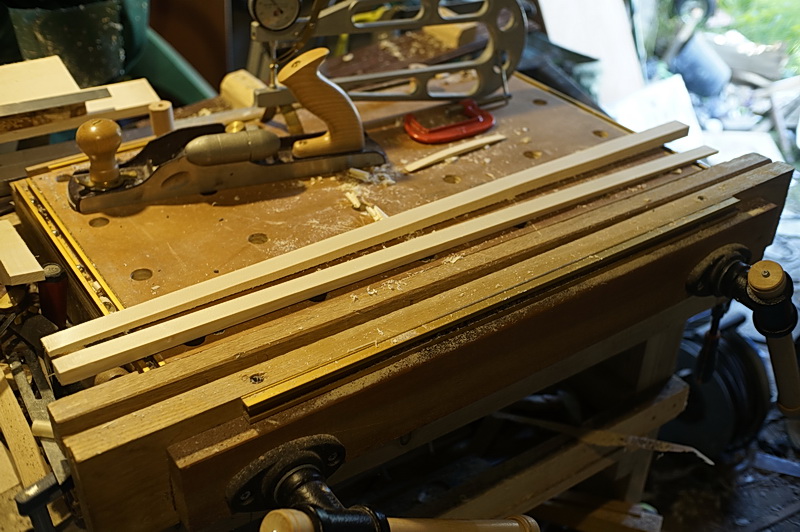

Découpe des baguettes pour le barrage de la table.

[Dagda]

Je plante mon petit drapal ici tiens

[benoit suaudeau]

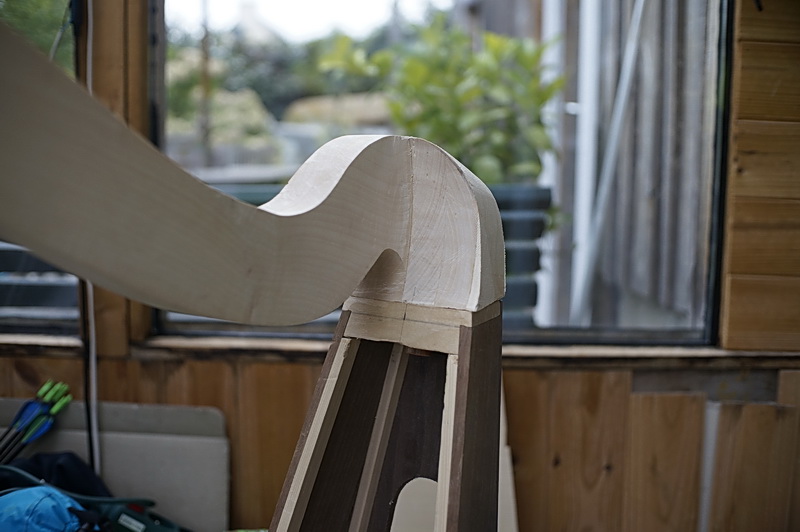

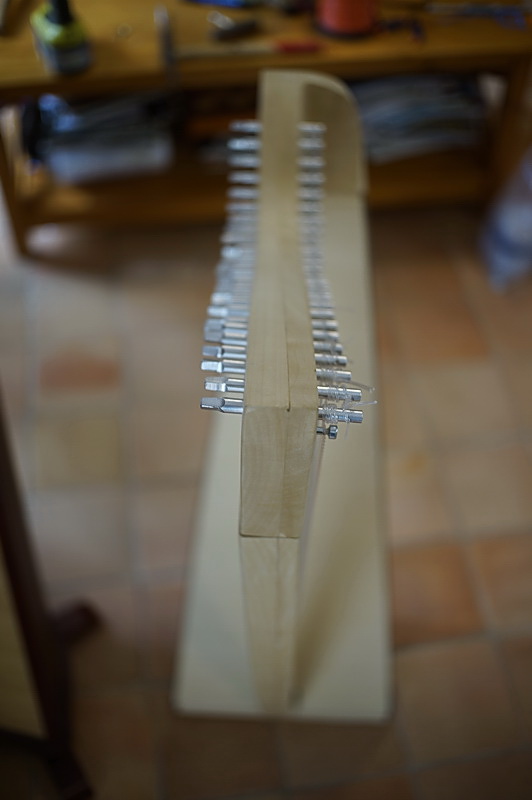

Je suis en train de me faire suer pour que le plan de corde soit bien plan, sur la ligne médiane, donc la console doit être sur le flanc, décalée vers l’extérieur , ensuite le pilier sera légèrement courbe pour ramener le centre de poussée des cordes exactement au centre de la base.

[benoit suaudeau]

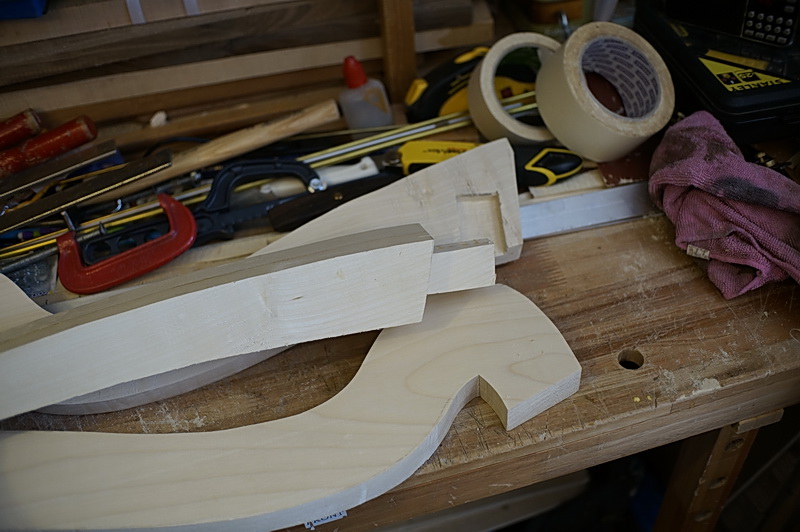

Découpe à la main de la mortaise dans la console. On voit que la dégauchisseuse doit être affutée et réglée, il y a quelques arrachements.

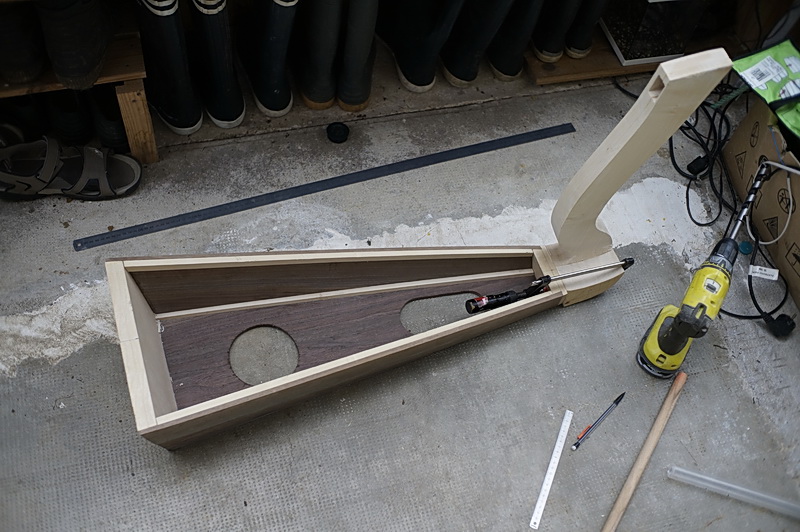

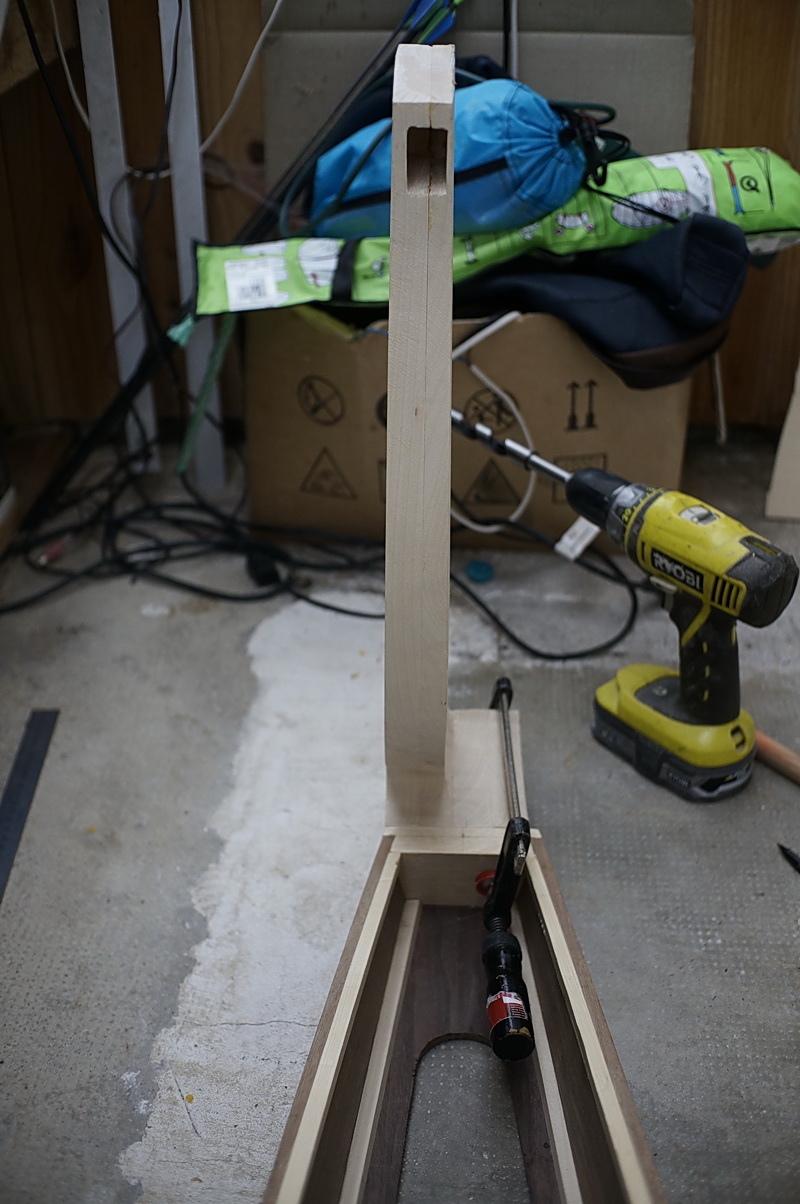

Mise en place à blanc de la console sur la caisse pour pouvoir percer un trou de 18mm qui va servir à poser la mortaise de blocage de la console. Il est très déconseillé de coller ni de visser ces deux parties, car la tension des cordes (300 kg sur cette petite harpe) va faire bouger l'ensemble et si on le bloque cela va casser.

[benoit suaudeau]

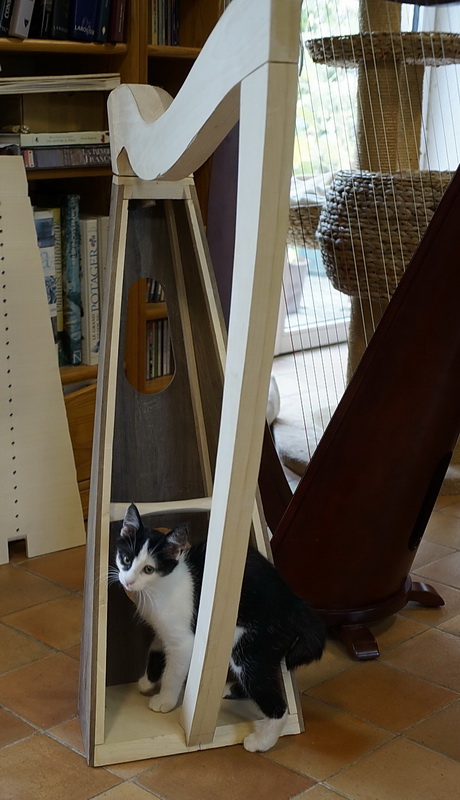

Miaou

[Mickaël]

Bah chat alors! C'est beau, une fois de plus

[benoit suaudeau]

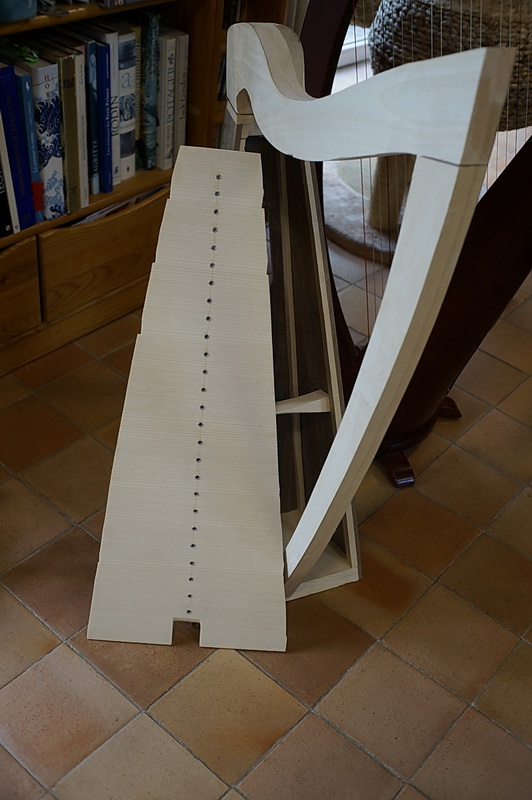

Mise en place des œillets métallique pour empêcher les cordes de découper la table.

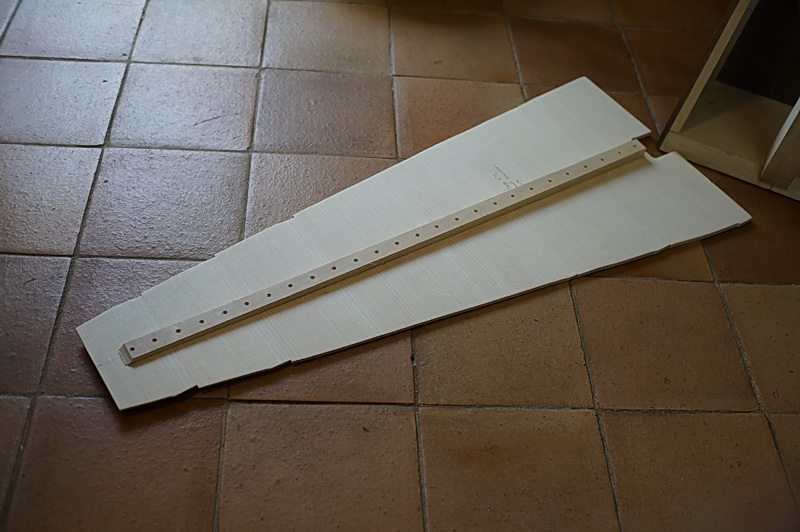

Collage du renfort de table/barrage en épicéa recouvert d'un placage de 1mm d'érable.

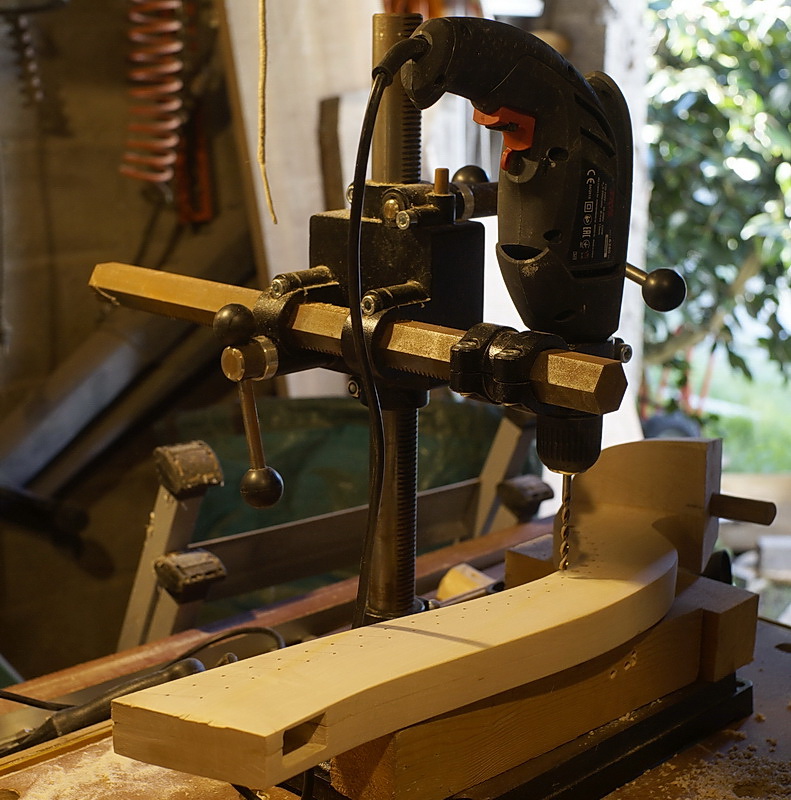

Perçage de la console.

[benoit suaudeau]

J'ai commandé les leviers de demi-tons chez Camac, ils me font une ristourne de 10% car je suis un bon client ( ) et j'ai aussi commandé des cordes fluorocarbones de chez Savarez. Deux soucis, primo le délai, un bon mois avant de recevoir le tout, secundo le tarif; 130 euros de cordes pour 26 cordes et 300 euros de leviers, glups, je ne vais pas pouvoir en faire souvent des harpes.

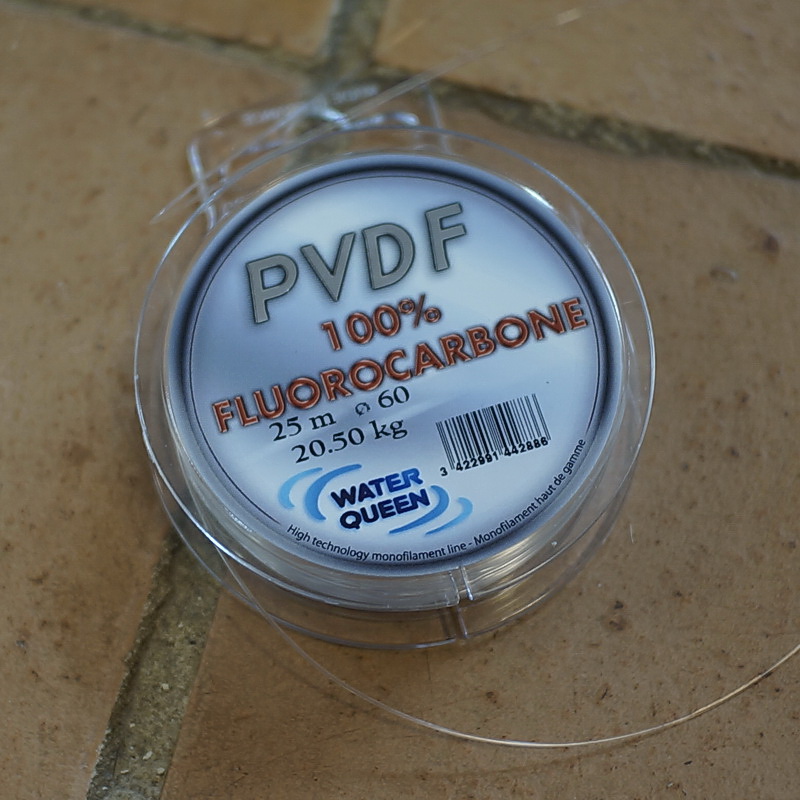

Alors je suis passé au magasin d'articles de pèche et j'ai pris 4 rouleaux de fil 100% fluorocarbone (0.5, 0.6, 0.7 et 0.9mm), 30 à 50 mètres de par bobine pour 40 euros en tout, un marqueur rouge et un bleu chez le marchand d’articles de peinture.



J'ai cherché sur wikipedia la formule de Taylor (on la trouve aussi chez Matthias Desmyter), https://lunisson.fr/1467/conception-les ... de-cordes/
La masse volumique du fluorocarbone étant de 1780 Kg/m3, j'ai crée des associations de cordes tressées avec mon fil de peche pour coller au plus près du diamètre idéal pour chaque cordes de harpes (il est croissant de cordes en corde ou presque), j'ai fait des tresses à 2 et à trois brins et franchement c’est pas si mal.

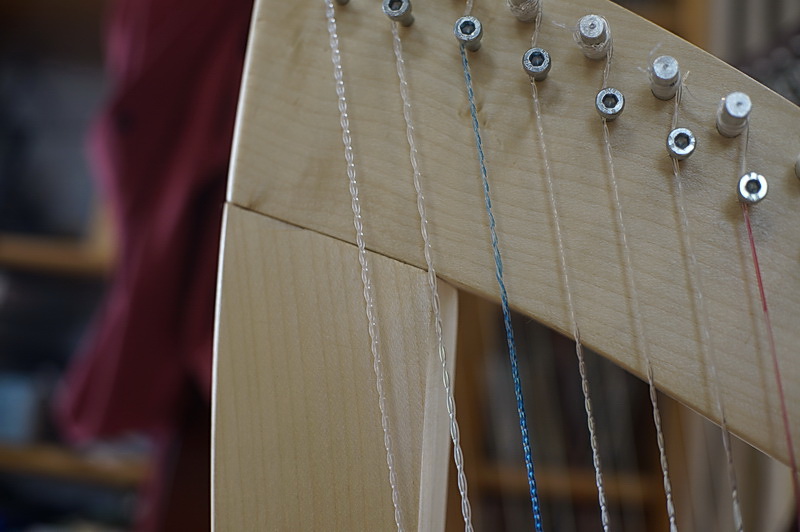

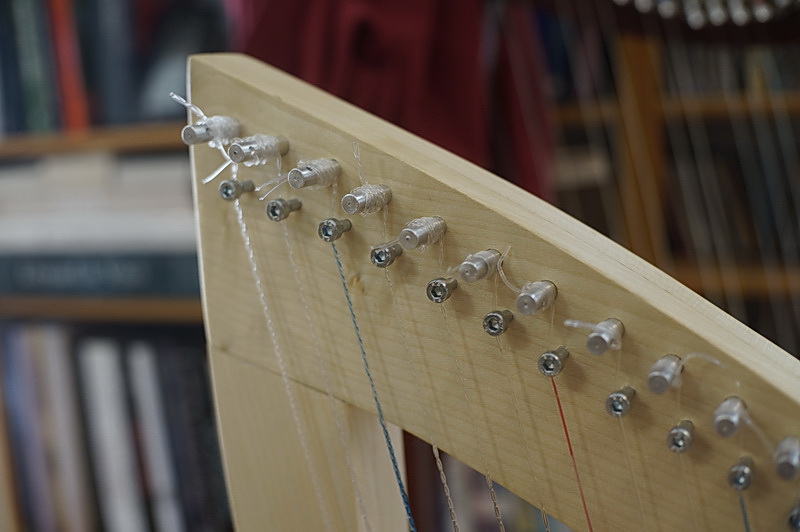

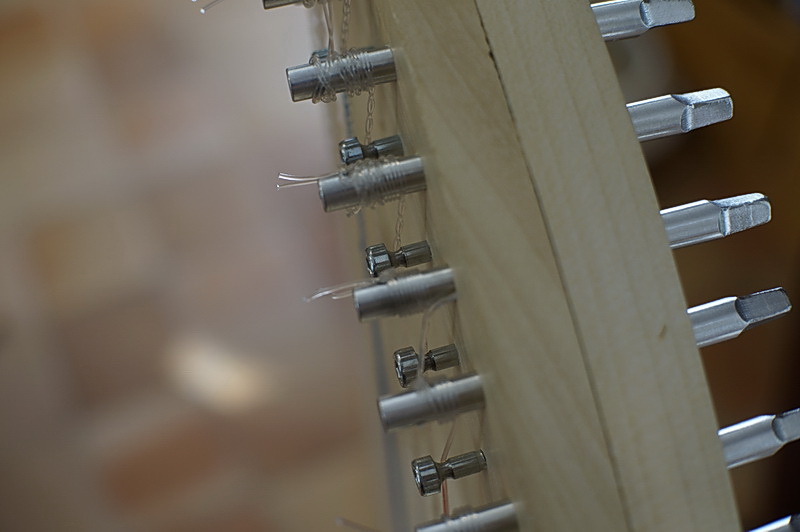

Pour ce qui est des sillets j'ai pris en GSB des vis mécaniques de 4mm avec empreinte 6 pans que j'ai meulé dans une perceuse pour faire le passage de corde (avec une lime pour affuter les chaines de tronçonneuse), cout 8 euros.
Les chevilles viennent de chez Mr Desmyter, les prochaines je les fabrique moi même.

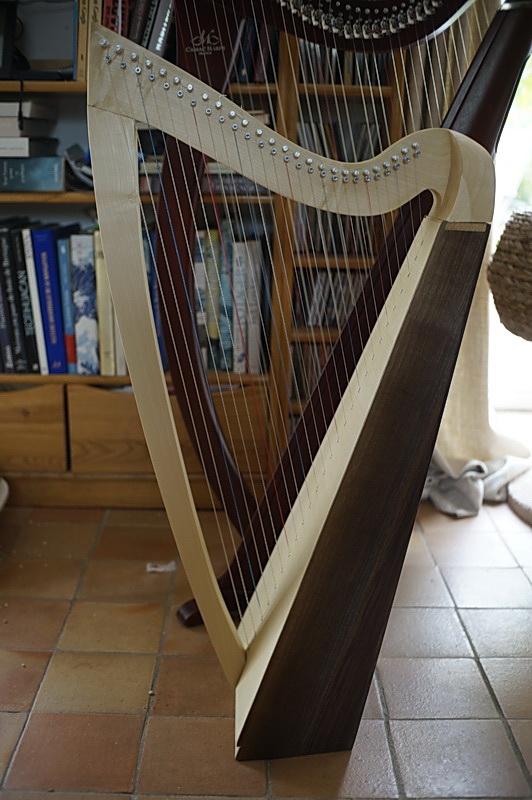

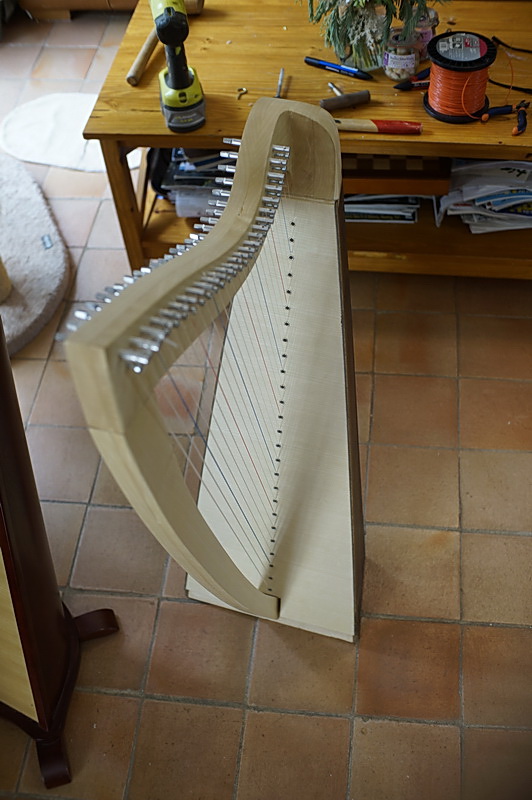

Il faut maintenant qu'elle se stabilise (une petite semaine) mais le son est très puissant, bien plus que la grande harpe faite en début d'été. La finesse de la table et la rigidité de la caisse doivent aider.

[Dagda]

Les BTR en guise de guide cordes, c'est pas mal

[benoit suaudeau]

Et puis c'est pas moche, enfin pas trop.
Tension calculée de 280 kg, la table bombe faiblement (elle se soulève de seulement 1.5mm en bas), je vais pouvoir encore l'affiner un peu. La structure est bien rigide, aucun bombement en longitudinal contrairement à la précédente (mais j'avais autour de 600kg de tension). il me reste quand même pas mal de travail de finition à faire, actuellement seule une vague couche d'huile dure la protège.

[ludobag]

ils sont sympa tes étendoirs à linge ,boite à chat :prr:
le prix des pièces est carrement outrageux sur ce genre d'instrument
les clefs sont des chevilles? c'est le coincement qui les bloquent?

[benoit suaudeau]

Oui ce sont des chevilles tronconique à blocage, comme celle des violons ou des pianos.
Pour les prix cela s'explique par le fait que le plus gros fabriquant mondial de harpes celtiques (Camac) n'en fabrique qu'au mieux 2 ou 3 milliers par ans. Alors imagine le tarif de ce qui est industrialisé comme la fabrication des mécaniques, à 12 euros pièces, quand tu en achète 30, ça chiffre.

[diomedea]

Bonjour à tous,
A un tarif pareil, ça vaut le coup d'investir dans un petit tour à métaux!
L'angle est très faible, tu utilise une lousse pour les perçages?
