Super discussion quand même ! Je suis ça avec attention

C'est pareil, j'ai mesuré une tension qui varie entre 6 et 8V selon que l'ampli est chaud ou non, et selon ... je ne sais pas quoi d'ailleurs. Je pense que lorsque les filaments chauffent, leur valeur de résistance varie et comme, nous le verront après, les lampes sont câblées en série, une variation de résistance entraine une variation de courant, qui fait varier la tension des autres lampes.

Ton explication me parait très plausible. R est très souvent fonction de la température et comme il y a de bonnes chance sque 2 lampes n'aient pas pile poil la même résistance il y a un risque que leur tension soit souvent un peu à côté.
D'ailleurs c'est étonnant que l'alim des lampes ne prévoie pas un système qui stabilise mieux la tension...

[Mickaël]

La tension d'alimentation des lampes est issue de la tension d'anode (environ 480Vdc), diminuée avec des ponts diviseurs. Le soucis, c'est que si la charge du circuit varie, toutes les tensions sont impactées, surtout celles où le courant est important.
Dans cet ampli, comme dans beaucoup dont j'ai vu le schéma, les tensions ne sont pas régulées. Il y a une tension théorique de 14V qui sert notamment à piloter les relais et quelques autres bricoles comme l'ampli op de la reverb, qui pointait à 19V parfois. Je l'ai régulée à 12V avec un L7812CV, ça coûte que dalle et ça protège tous les éléments derrière. Je pense que la raison principale, c'est l'économie que ça représente à la fabrication.

[Mickaël]

C'est bien beau toutes ces histoires électriques mais ça manque un peu de copeaux.

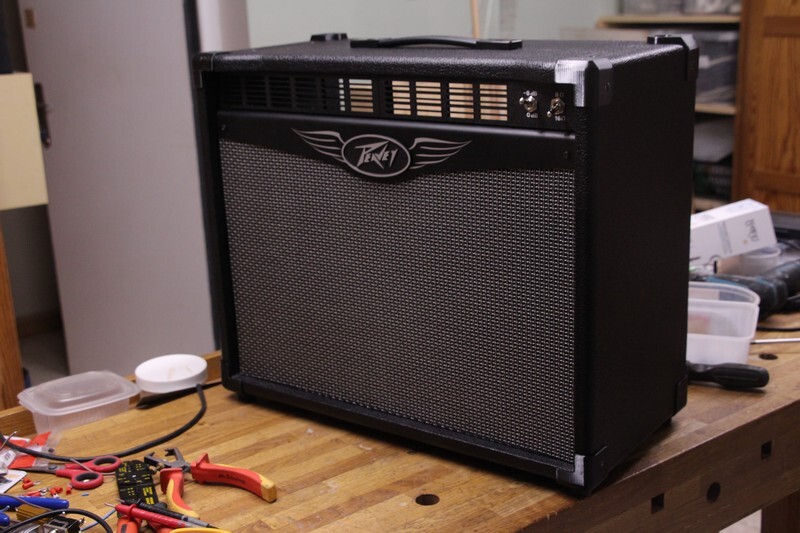

Concernant le baffle, pour commencé, j'ai utilisé le combo de base, mais sans l'ampli, vu que j'ai fait une tête séparée. J'ai fait une grille en impression 3D pour boucher le trou de l'emplacement de l'ampli :


Et puis j'ai eu envie d'aller un peu plus loin.
J'ai pu lire sur le net que globalement, un cab fermé permettait de restituer plus de fréquences graves qu'un cab ouvert. Je n'ai pas très bien saisi pourquoi, il semblerait que ça agisse comme un filtre coupe haut. Donc j'ai décidé de modifier le caisson.

J'ai trouvé une vidéo intéressante où le type compare différentes construction de caisson avec des mesures acoustiques :
[youtube]https://youtu.be/-eeC1XyZxYs?si=Ge_KtSG-NRzfY5PR[/youtube]

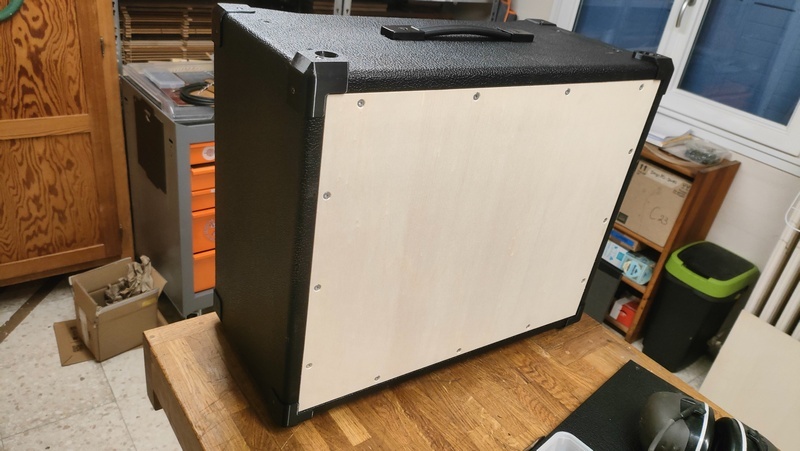

Pour commencer, j'ai fait un fond en CP de 12mm :

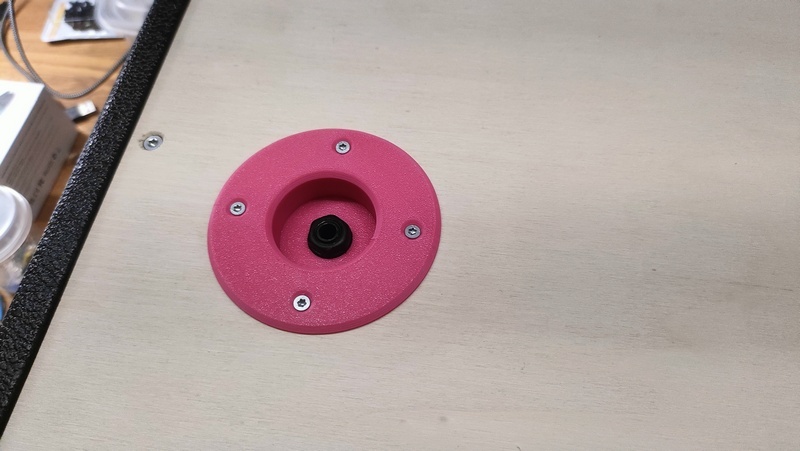

J'ai imprimé un support d'embase jack dans un style plutôt agressif :

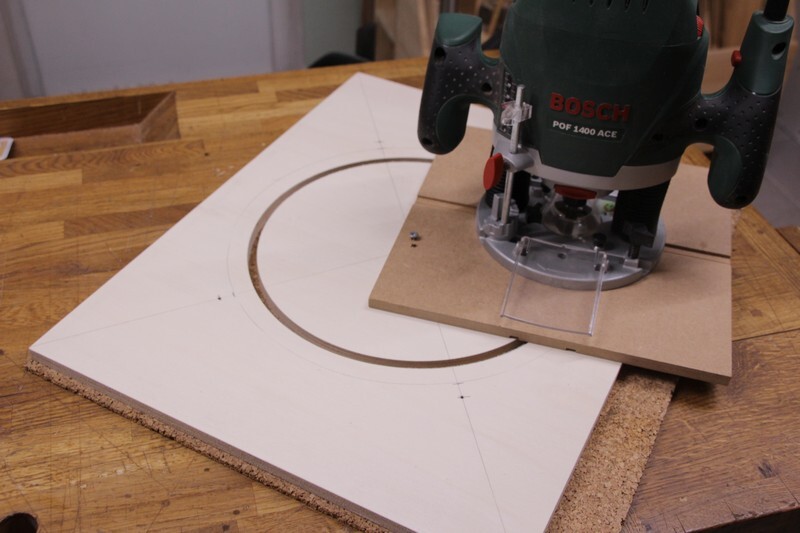

Pour la face avant, j'ai utilisé également du CP de 12 et j'ai fait un trou de 280mm à la défonceuse :

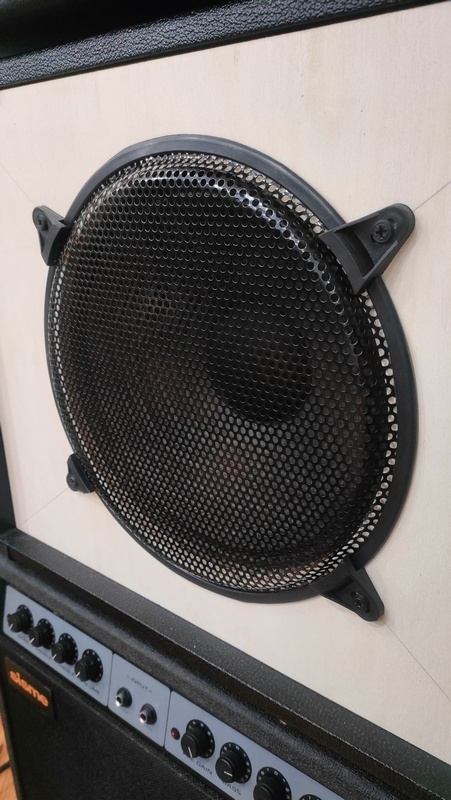

J'ai monté le HP, une grille de protection devant et j'ai testé :


En effet, il y a un peu plus de profondeur dans le son, mais ce n'est pas miraculeux non plus. Ce serait bien tester un autre HP.

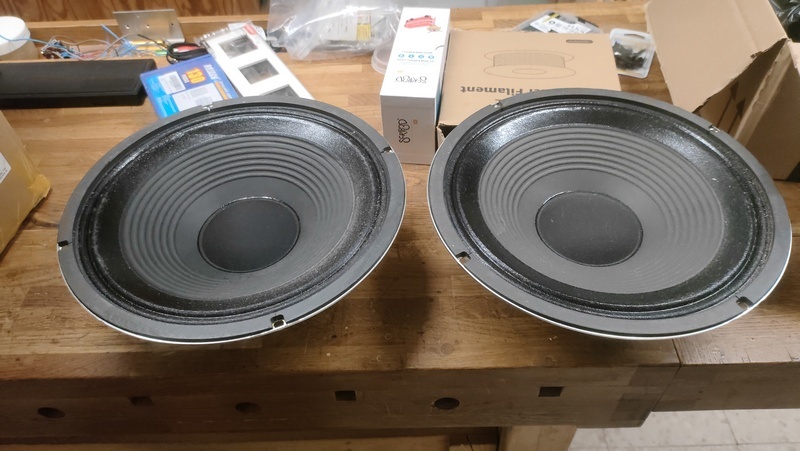

Sur le bon coin, j'ai trouvé des Marshall :


Il s'agit de HP Celestion fabriqués pour Marshall des G12-412MG, qui, d'après ce que j'ai pu lire, seraient très proches des célèbres Celestion V30 :

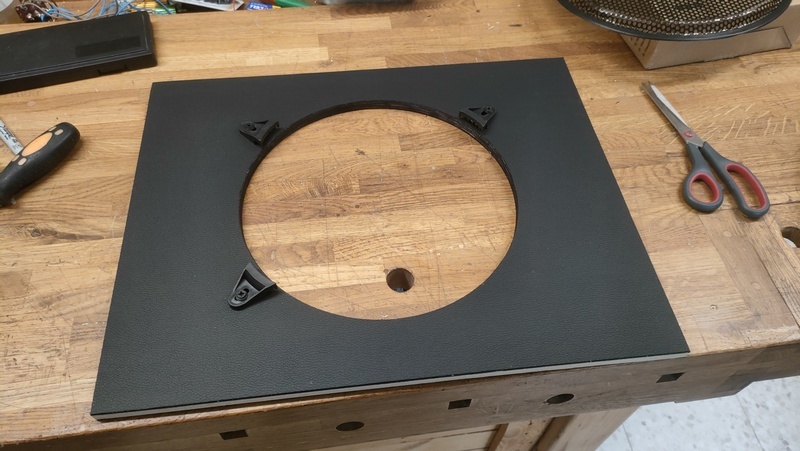

J'en ai monté un dans le caisson. J'en ai profité pour coller du faux cuir sur la face avant :

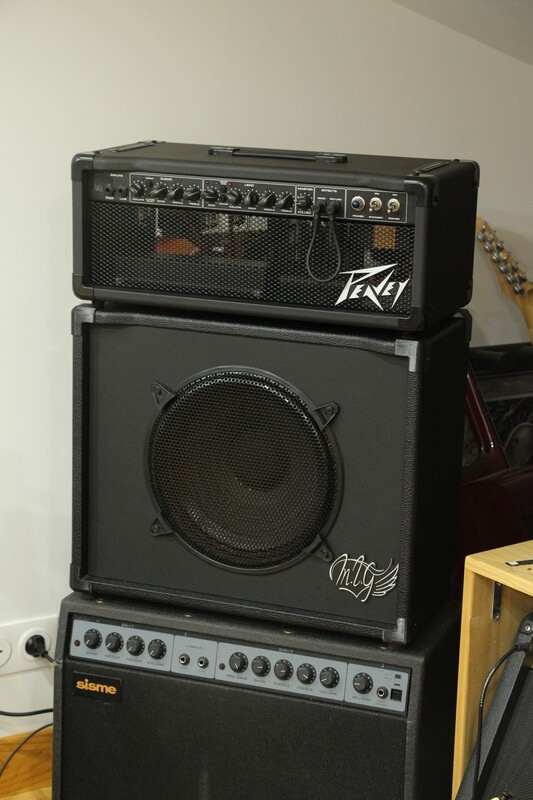

Ca a plus de gueule comme ça :


Le son du Celestion estampillé Marshall me convient beaucoup mieux.

Mais qu'est-ce que je vais faire du second HP maintenant ?

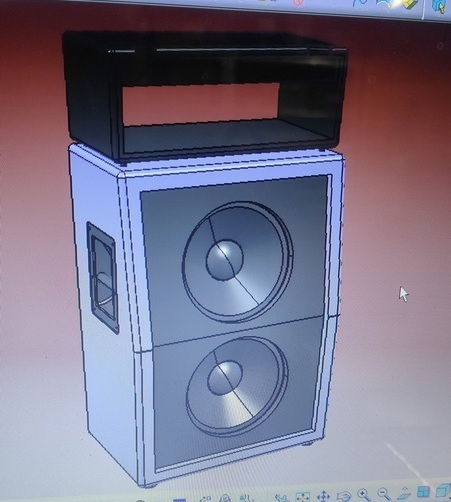

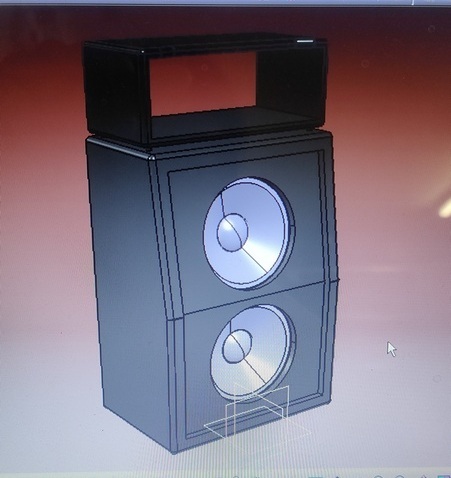

Un truc comme ça ?


Pourquoi noir d'abord ?


A réfléchir…
